Pasul 2: Desfaceti panoul de comanda si
desprindeti filtrul
1. Deschideti ambalajul si scoateti unitatea
interioara. Scoateti banda de protectie si orice
alte componente.

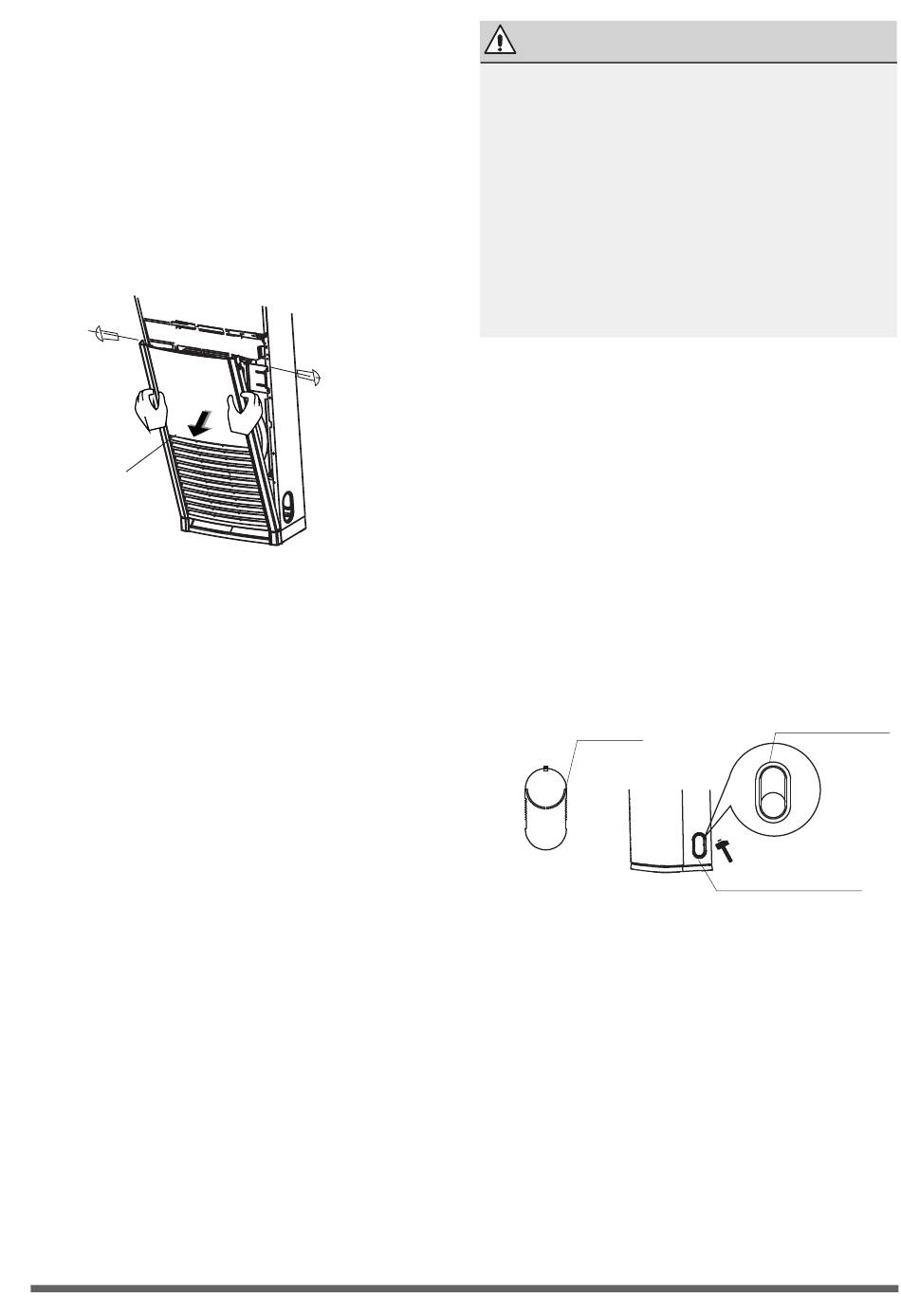

2. Va rugam sa scoateti panoul frontal inferior
inainte de a conecta conductele / firele.
Trageti in jos cele doua butoane de pe grilaj,
scoateti cele doua suruburi, apoi grilajul de
admisie a aerului se elibereaza.
Partea din
fata
inferioara
3. Scoateti toate accesoriile plasate in interiorul
cavitatii inferioare a unitatii interioare.
4. Verificati daca toate accesoriile corespund celor
gasite in „Diagrame si accesorii de instalare" asa
cum arata in pagina anterioara.
Pasul 3. Scoateti elementele de fixare de pe
rola (se gasesc numai la modelele selectate)
1. Verificati daca rola de pe interiorul unitatii are
elemente de fixare care o tin in pozitie si rupeti
autocolantul de notificare.
2. Scoateti elementele de fixare din rola conform
indicatiilor de pe autocolant.
Pasul 4. Fixarea unitatii interioare (pentru a
preveni caderea)
1. Masurati pozitia gaurilor pentru instalare.
2. Introduceti suruburile M8 in unitate cat timp
este pe podea (cantitatea de suruburi utilizate
depinde de numarul de gauri de pe sasiul
unitatii).
3. Ridicati unitatea interioara astfel incat orificiile
de instalare sa acopere suruburile, apoi fixati
piulitele pe suruburi si strangeti-le
ƒPagina 102
„
ATENTIE
Daca este nevoie de suport suplimentar pentru
a preveni caderea unitatii, se poate instala o
pana de protectie. Procedura de instalare pentru
aceasta pana este dupa cum urmeaza:
• Scoateti panoul de protectie si masurati
dimensiunea corecta.
• Folositi suruburile autofiletante pentru a fixa
panoul de protectie de capacul superior al
unitatii interioare.
• Fixati celalalt capat al penei strans de perete
folosind suruburile autofiletante.
Pasul 5. Instalarea plasei rezistente la
rozatoare
1. Indepartati plasa metalica rezistenta la rozatoare
din conductele gasite pe unitate, apasand usor
pe ea.
2. Utilizati un cutit pentru a taia o gaura mica
urmand marcajele pe placa rezistenta la
sobolani.
3. Introduceti placa rezistenta la sobolani in unitate
si tineti-o bine.
Marcaj
Placa rezistenta
la sobolani
Pasul 6. Conducte si legare
1. Asezati conducta de conectare la sol. Asezati
furtunul de scurgere, conducta de agent
frigorific si toate cablurile electrice (asigurandu-
va ca ambele capete sunt aranjate corect) langa
conducte.
2. Folosind furtunul de scurgere ca reper, masurati
si reglati lungimea cablajului de joasa tensiune, a
cablajului de inalta tensiune, a oricarui alt cablaj
electric si a conductei de agent frigorific. Folositi
legaturi de cablu pentru a le fixa initial in pozitie.
Atasati protectia
impotriva
rozatoarelor
Scoateti metalul
