Außenbereich
≈ 0,5 ~ 1cm
/ 0,2 ~ 0,4 inch

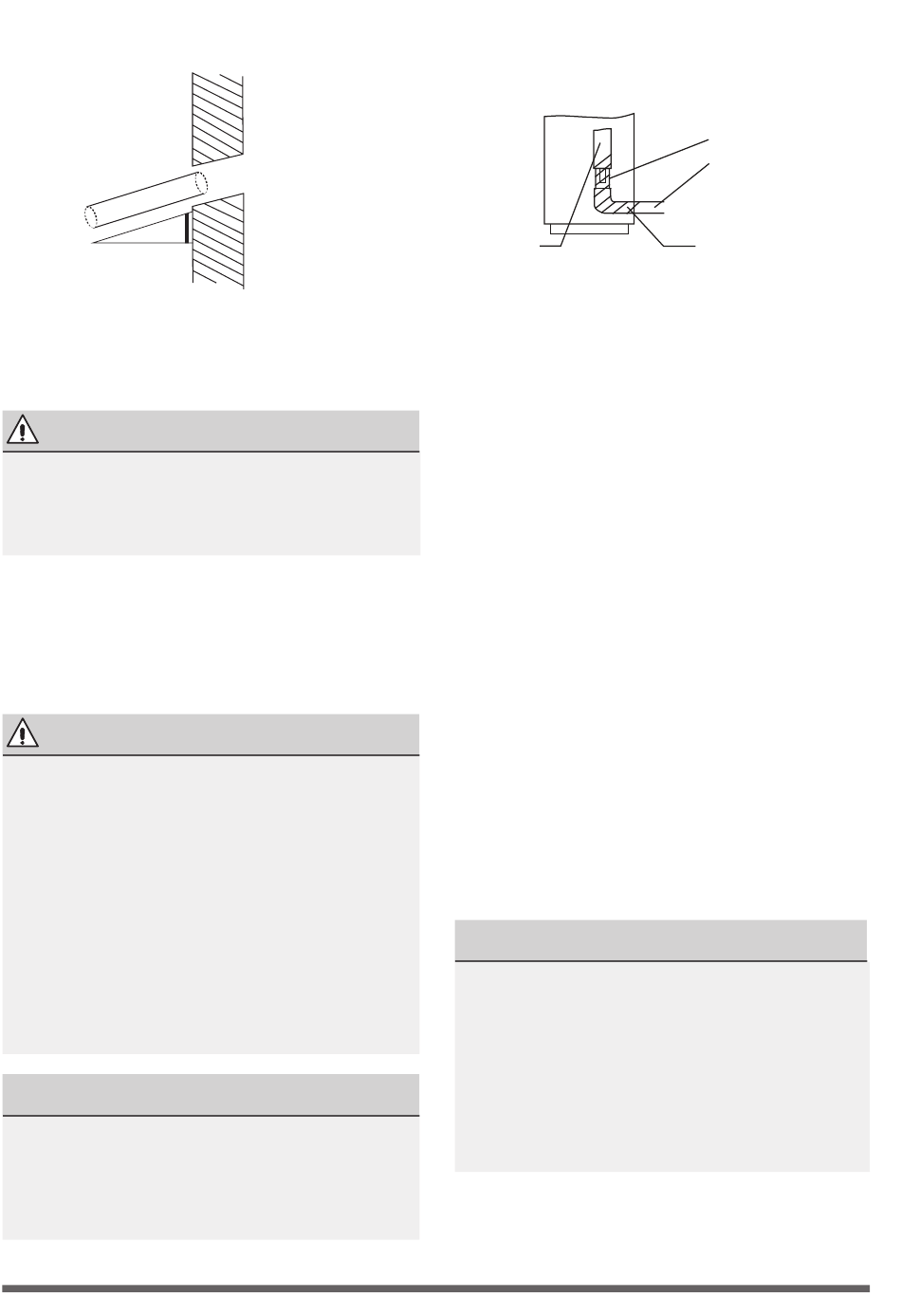

3. Setzen Sie die Wandschutzhülse in die Bohrung.
Dies schützt die Ränder des Lochs und hilft,
den Abschluss des Installationsvorgangs
abzudichten.
ACHTUNG
Achten Sie beim Bohren von Löchern in der
Wand darauf, dass Sie Drähte, Sanitäranlagen
und andere empfindliche Gegenstände
vermeiden.
Schritt 9: Schließen Sie den Ablaufschlauch
an
Der Ablaufschlauch dient dazu, Wasser aus dem
Gerät abzulassen. Eine unsachgemäße Installation
kann zu Schäden am Gerät und am Eigentum
führen.
ACHTUNG
• Isolieren Sie alle Leitungen, um Kondensation zu
vermeiden, die zu Wasserschäden führen kann.
• Wenn die Ablaufleitung geknickt oder falsch
installiert ist, kann Wasser austreten und einen
Ausfall des Wasserstandsschalters verursachen.
• Im HEIZEN-Modus gibt das Außengerät
Wasser ab. Vergewissern Sie sich, dass der
Ablaufschlauch in einem geeigneten Bereich
verlegt ist, um Wasserschäden und Rutschen
durch gefrierendes Ablaufwasser zu vermeiden.
HINWEIS AUF DEN KAUF VON ROHREN
Für diese Installation wird ein Polyethylen-
Rohr (Außendurchmesser = 3,7-3,9 cm,
Innendurchmesser = 3,2 cm) benötigt, das Sie
im Fachhandel erhalten können.
Wand
Innenbereich
Installation des Ablaufschlauchs innen
Leckage
1. Stellen Sie sicher, dass die Ablaufleitung mit der
Außenseite nach unten verbunden.
2. Polyvinylchlorid-Hartkunststoffrohr (PVC)
(Außendurchmesser 26 mm) verkauft
auf geeignet für das weiche Rohr von
angeschlossenes Abflussrohr.
3. Bitte schließen Sie die Ablaufleitung an
das weiche Ablaufrohr, dann befestigen
Sie es mit dem Band; wenn Sie das weiche
Ablaufrohr anschließen müssen Wenn Sie die
Ablaufleitung im Innenbereich anschließen
müssen, müssen Sie zur Vermeidung von
Kondenswasserbildung durch Luftzufuhr die
Leitung mit wärmedämmendem Material
(Polyethylen mit einem spezifischen Gewicht von
0,03, mindestens 9 mm dick) und befestigen Sie
es mit Klebeband.
4. Prüfen Sie nach dem Anschluss der
Ablaufleitung, ob das Wasser effizient aus der
Leitung abläuft und nicht ausläuft.
5. Kältemittel: Die Leitung und das Abflussrohr
sollten thermisch isoliert werden, um eine
Kondensation und Wasserverlust.
6. Führen Sie den Ablaufschlauch durch das
Loch der Wand. Vergewissern Sie sich, dass
das Wasser in einen Behälter abläuft an
einem sicheren Ort, an dem es keine Schäden
verursacht durch Wasser- oder Rutschgefahren.
HINWEIS
Das Ablaufrohr muss sich mindestens 5 cm
über dem Boden befinden. Wenn sie den
Boden berührt, kann das Gerät blockieren
und eine Fehlfunktion aufweisen. Wenn Sie
das Wasser direkt in einen Abfluss leiten,
vergewissern Sie sich, dass der Abfluss ein U-
oder S-Rohr hat, um Gerüche aufzufangen, die
in die Wohnung zurückkehren können.
Andernfalls
Abflussrohr
Abdeckband für
Rohre
