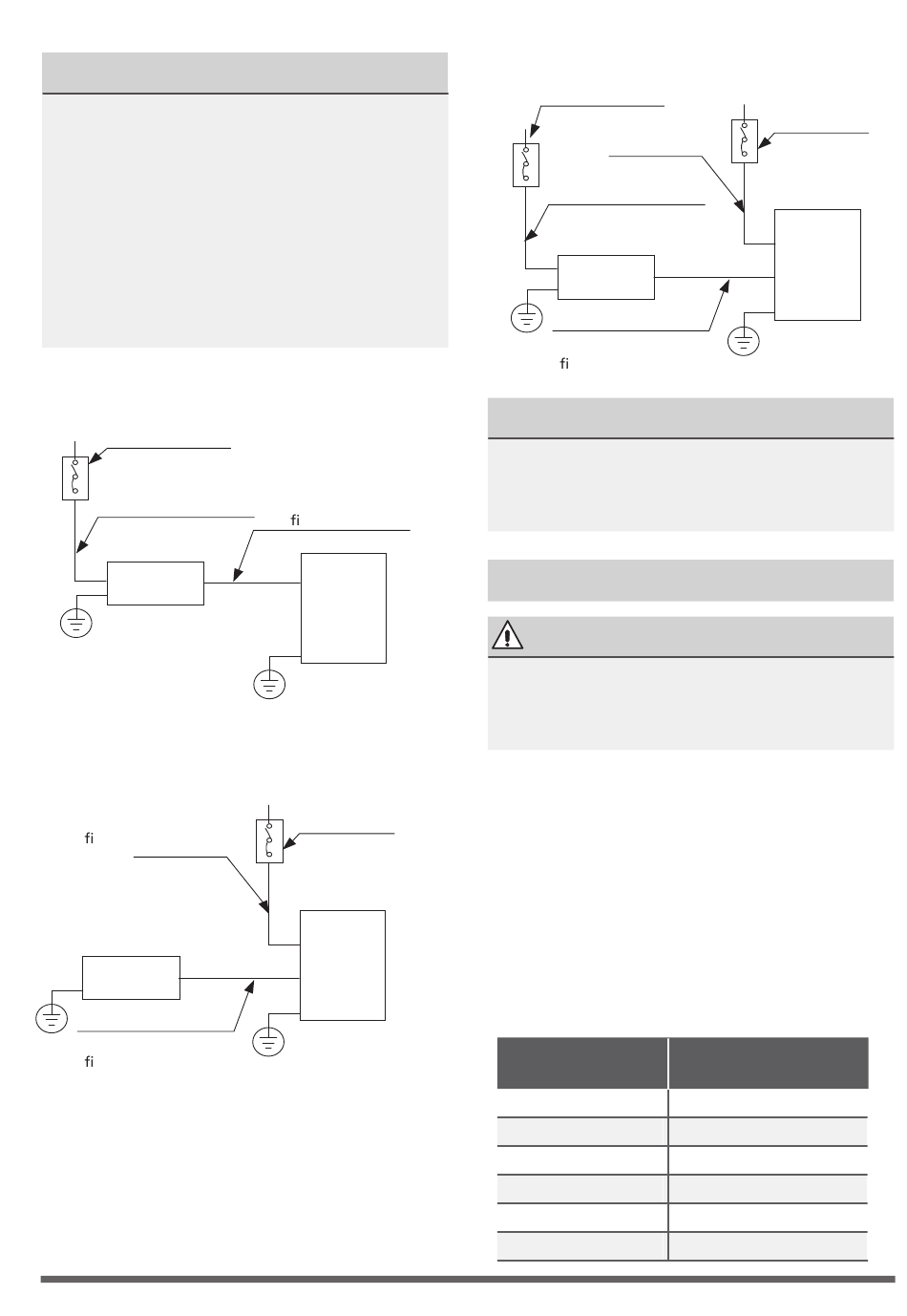

NOTA LA COMUTATORUL DE AER
Cand curentul maxim al aparatului de aer
conditionat este mai mare de 16A, trebuie
utilizat un comutator de aer sau un comutator
de protectie impotriva scurgerilor cu dispozitiv
de protectie (achizitionat separat).
Cand curentul maxim al aparatului de aer
conditionat este mai mic de 16A, cablul de
alimentare al aparatului de aer conditionat
trebuie sa fie echipat cu mufa (achizitionat
separat).
Comutator de aer
(A)
(achizitionate separat)
Firele de alimentare ale
Unitate
exterioara
(B)
Unitate interioara
re de alimentare
Unitate
exterioara
Interior-exterior
re conective
(achizitionate separat)
ƒPagina 112
„
Interior-exterior
re conective
(achizitionate separat)
Unitate
interioara
Comutator
de aer
(achizitionat
separat)
Unitate
interioara
(C)
Comutator de aer
(achizitionate separat)
Firele de alimentare ale
unitatii interioare
Firele de alimentare ale
unitatii exterioare
Unitate
exterioara
Interior-exterior
re conective
(achizitionate separat)
NOTA
Fotografiile au doar scop explicativ. Aparatul
dvs. poate fi usor diferit. Forma reala va
prevala.
Unitate exterioara. Cablare
AVERTIZARE
Inainte de a efectua orice lucrari electrice sau
de cablare, opriti alimentarea principala a
sistemului.
1. Pregatiti cablul pentru conectare
a. Mai intai trebuie sa alegeti dimensiunea
corecta a cablului. Asigurati-va ca utilizati
cabluri H07RN-F.
Sectiune transversala minima Zona de
cabluri de alimentare si semnal (referinta)
Curent nominal
de Aparat (A)
> 3 and ≤ 6
> 6 and ≤ 10
> 10 and ≤ 16
> 16 and ≤ 25
> 25 and ≤ 32
> 32 and ≤ 40
Comutator de aer
(achizitionat
separat)
Unitate
interioara
Suprafata nominala
transversala (mm²)
0.75
1
1.5
2.5
4
6
