A

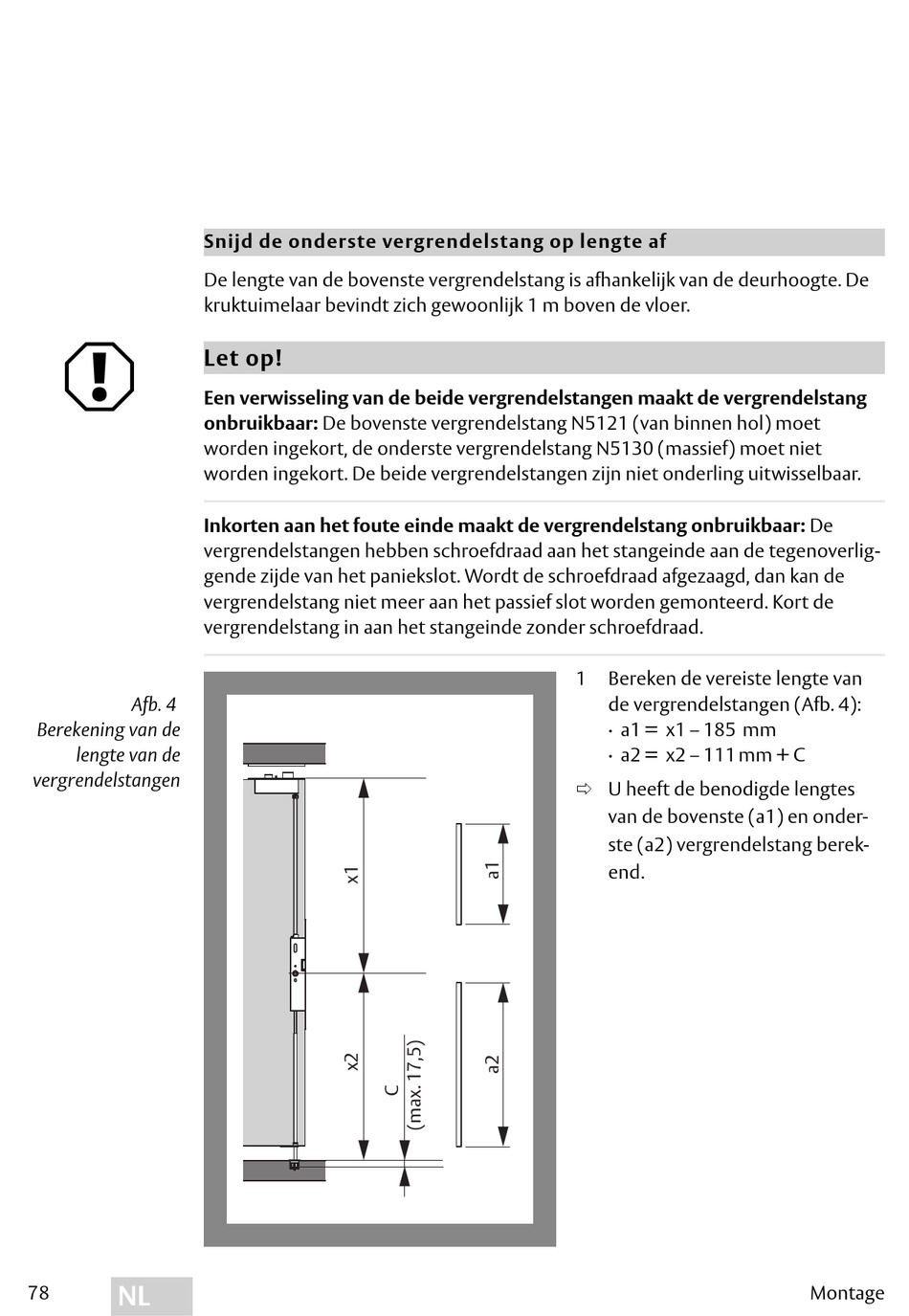

Afb. 4
Berekening van de
lengte van de
vergrendelstangen
NL
78

Snijd de onderste vergrendelstang op lengte af

De lengte van de bovenste vergrendelstang is afhankelijk van de deurhoogte. De
kruktuimelaar bevindt zich gewoonlijk 1 m boven de vloer.
Let op!
Een verwisseling van de beide vergrendelstangen maakt de vergrendelstang
onbruikbaar: De bovenste vergrendelstang N5121 (van binnen hol) moet
worden ingekort, de onderste vergrendelstang N5130 (massief) moet niet
worden ingekort. De beide vergrendelstangen zijn niet onderling uitwisselbaar.
Inkorten aan het foute einde maakt de vergrendelstang onbruikbaar: De
vergrendelstangen hebben schroefdraad aan het stangeinde aan de tegenoverlig-
gende zijde van het paniekslot. Wordt de schroefdraad afgezaagd, dan kan de
vergrendelstang niet meer aan het passief slot worden gemonteerd. Kort de
vergrendelstang in aan het stangeinde zonder schroefdraad.
1 Bereken de vereiste lengte van
de vergrendelstangen (Afb. 4):
· a1 = x1 – 185 mm
· a2 = x2 – 111 mm + C
 U heeft de benodigde lengtes
van de bovenste (a1) en onder-
ste (a2) vergrendelstang berek-
end.
Montage
