A
Abb. 4 :
Berechnung der
Verriegelungs-
stangenlängen
DE
14

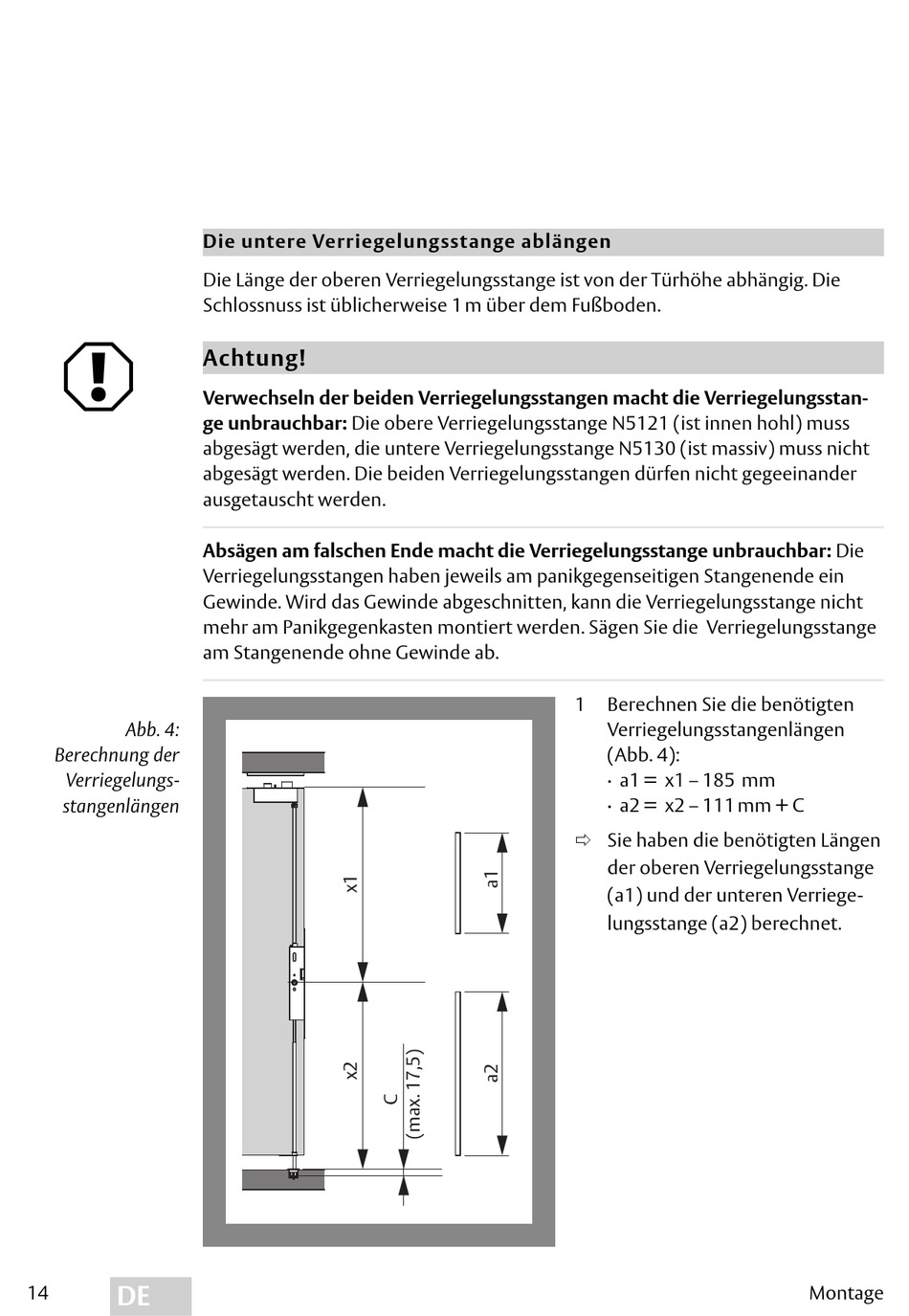

Die untere Verriegelungsstange ablängen
Die Länge der oberen Verriegelungsstange ist von der Türhöhe abhängig. Die
Schlossnuss ist üblicherweise 1 m über dem Fußboden.
Achtung!
Verwechseln der beiden Verriegelungsstangen macht die Verriegelungsstan-
ge unbrauchbar: Die obere Verriegelungsstange N5121 (ist innen hohl) muss
abgesägt werden, die untere Verriegelungsstange N5130 (ist massiv) muss nicht
abgesägt werden. Die beiden Verriegelungsstangen dürfen nicht gegeeinander
ausgetauscht werden.
Absägen am falschen Ende macht die Verriegelungsstange unbrauchbar: Die
Verriegelungsstangen haben jeweils am panikgegenseitigen Stangenende ein
Gewinde. Wird das Gewinde abgeschnitten, kann die Verriegelungsstange nicht
mehr am Panikgegenkasten montiert werden. Sägen Sie die Verriegelungsstange
am Stangenende ohne Gewinde ab.
1 Berechnen Sie die benötigten
Verriegelungsstangenlängen
(Abb. 4):
· a1 = x1 – 185 mm
· a2 = x2 – 111 mm + C
 Sie haben die benötigten Längen
der oberen Verriegelungsstange
(a1) und der unteren Verriege-
lungsstange (a2) berechnet.
Montage
