BONFIGLIOLI Vectron S2U IP20 Quick Start Manual page 4

Fase 4 – Utilizzare AVVIO/ARRESTO
Istruzioni per l'utilizzo di
Seguire le istruzioni qui di seguito per utilizzare l'ingresso digitale per il commando di avvio.
 Arrestare l'unità, attendere 5 minuti.

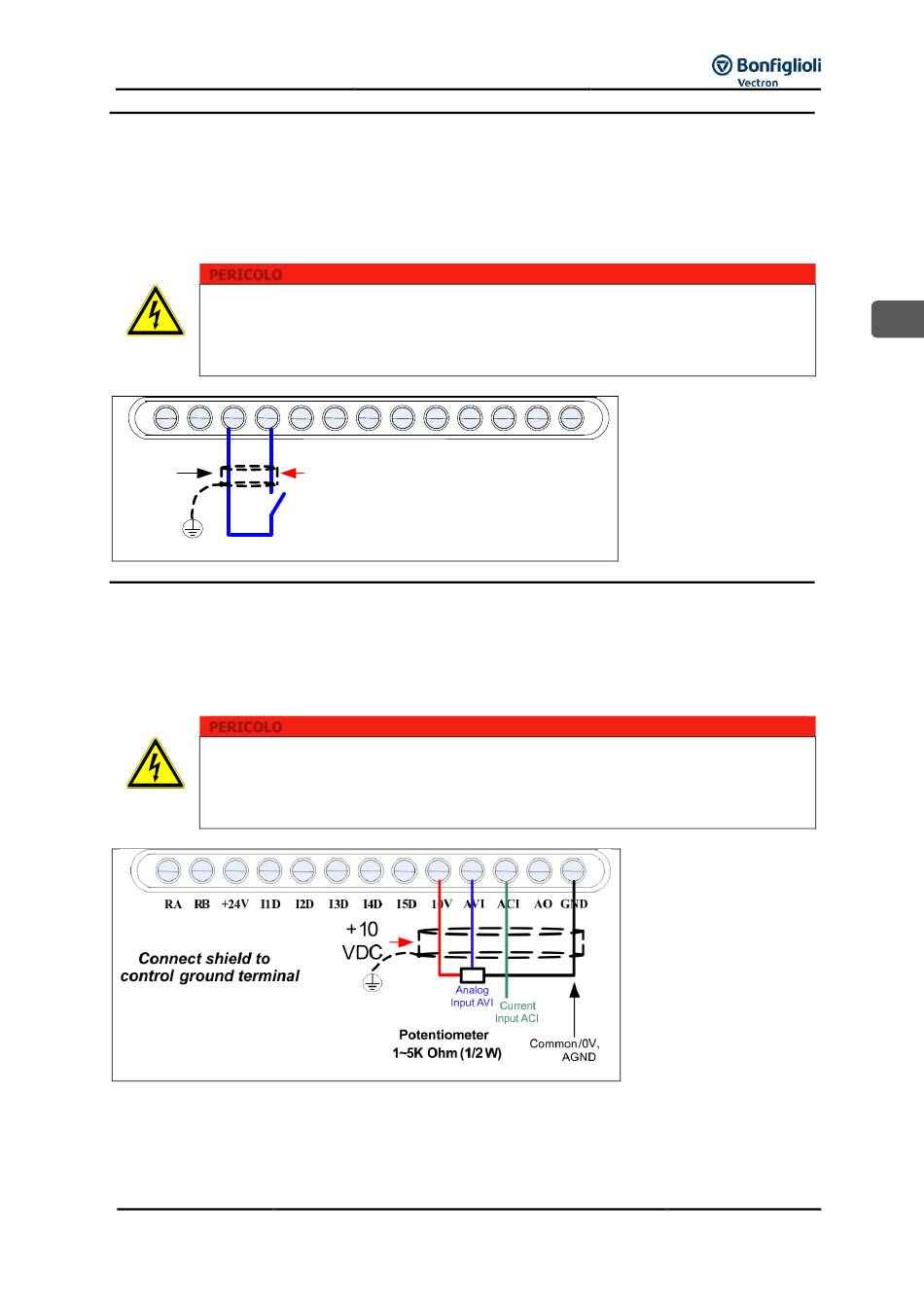

 Impostare i collegamenti come mostrato di seguito nella fig. 2a.
 Verificare che tutti i collegamenti siano sicuri e avviare l'unità.
 Impostare par. F_10 "Main Run Source Selection" = 1: "External Run/Stop"
PERICOLO
Rischio di folgorazione
Il contatto con fili/cavi liberi o non connessi può causare folgorazione e lesioni fisiche, compreso il rischio di
morte.
 Non erogare corrente elettrica finché tutti i collegamenti non sono corretti e sicuri e tutte le coperture di
sicurezza sono presenti.
RA R B +24V I1D
Digital
Input
Common
Fig. 2a
Fase 5 – Utilizzare un Ingresso analogico
Seguire le istruzioni di seguito per utilizzare l'ingresso analogico esterno come riferimento del setpoint.
 Arrestare l'unità, attendere 5 minuti.
 Impostare i collegamenti come mostrato di seguito nella fig. 2b.
 Verificare che tutti i collegamenti siano sicuri, riposizionare le coperture e avviare l'unità.
 Impostare par. F_11 "Main Frequency Source Selection" = 2: "External AVI Analog Signal Input"
PERICOLO
Rischio di folgorazione
Il contatto con fili/cavi liberi o non connessi può causare folgorazione e lesioni fisiche, compreso il rischio di
morte.
 Non erogare corrente elettrica finché tutti i collegamenti non sono connessi correttamente e sicuri e
tutte le coperture di sicurezza sono presenti.
Fig. 2b
08/19
esterno
avvio/arresto esterno
I2D I3D I4D I5D 10V AVI ACI
Forward FWD
Start / Stop
Switch
(Maintained)
per il controllo della velocità
Guida di avvio rapido S2U IP20
AO GND
I
3
