S2U IP20 avvio immediato – Panoramica

Informazioni generali

Il presente documento è una guida di avvio rapido per permettere all'utente di acquisire dimestichezza con il tastierino di
navigazione, la modifica dei parametri e la configurazione dell'unità S2U IP20 per l'avvio/arresto e il segnale potenziometrico
esterno.
Il presente documento NON sostituisce il manuale d'uso del S2U IP20. È importante leggere e rispettare le
istruzioni per l'utilizzo prima di procedere.
Per maggiori informazioni sulle funzionalità del dispositivo e sull'utilizzo, la manutenzione e la conservazione,
consultare le istruzioni per l'utilizzo contenute nel manuale d'uso.
Dismissione definitiva
Al termine del ciclo di vita del prodotto, l'utente/operatore deve dismettere il dispositivo.
Per maggiori informazioni sulla dismissione del dispositivo, consultare le istruzioni per l'utilizzo contenute nel
manuale d'uso.
Requisiti di smaltimento ai sensi delle direttive RAEE dell'Unione europea
Il prodotto è contrassegnato con il simbolo RAEE rappresentato qui di seguito.
Questo prodotto non può essere smaltito come rifiuto domestico generico. Gli utenti responsabili dello smaltimento definitivo
devono garantire che questo sia eseguito in conformità alla Direttiva europea 2012/19/UE, ove richiesto, nonché alle rispettive
norme di recepimento nazionali. Essi devono eseguire lo smaltimento in conformità a qualsiasi legislazione in vigore nel Paese.

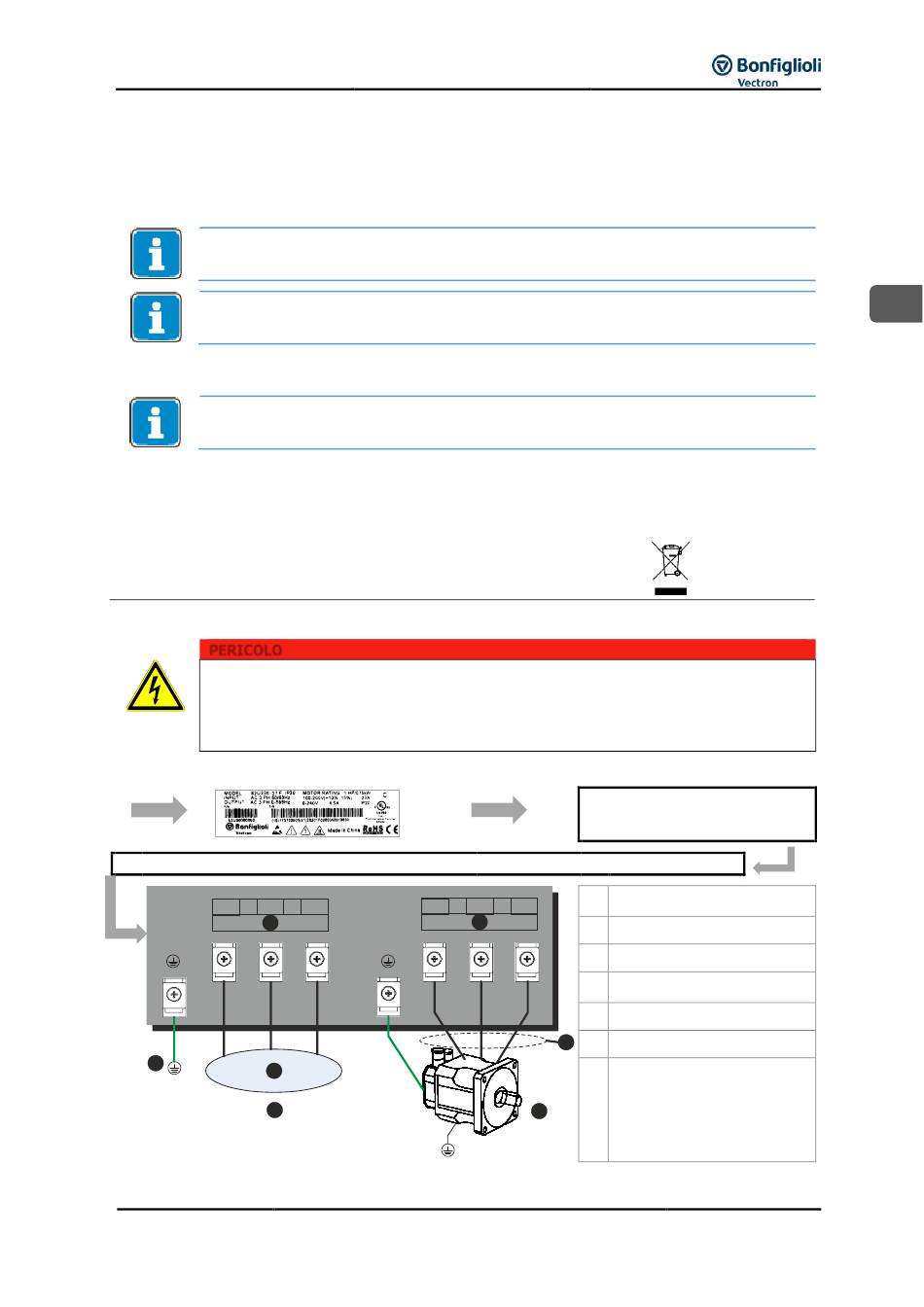

Fase 1 – Controllare la targhetta dati e connettere i cavi di Ingresso/Uscita
PERICOLO
Rischio di folgorazione
Il contatto con fili/cavi liberi o non connessi può causare folgorazione e lesioni fisiche, compreso il rischio di
morte.
 Non erogare corrente elettrica finché tutti i collegamenti non sono connessi correttamente e sicuri e
tutte le coperture di sicurezza sono presenti.
Verificare che le informazioni sulla targhetta dati corrispondano alle specifiche del vostro ordine. Verificare inoltre che
l'alimentazione elettrica disponibile sia regolata in modo appropriato all'unità in uso.
Consultare le istruzioni per l'utilizzo del S2U IP20 per maggiori dettagli
L1(L) L2
A
C
D
E
Nota: Per l'ingresso monofase utilizzare i terminali L1 e L3
08/19
L3(N) U
V
B
Guida di avvio rapido S2U IP20
Assicurare/montare l'inverter in un
luogo appropriato
A Ingresso terminali di
W
alimentazione
B
Terminali motore
C Messa a terra
D
Alimentazione in ingresso
appropriata
E
Ingresso trifase
F
Motore asincrono trifase
G
G
Per invertire il senso di rotazione
del motore scambiare due
conduttori qualsiasi
F
S2UIP66_TD_QSGTerminal
