Informations d'ordre général
Le présent document se veut un guide de démarrage rapide pour familiariser l'utilisateur avec le clavier opérateur pour la
modification des paramètres et le réglage du mode de contrôle du variateur de fréquence S2U IP20.
Veuillez noter que le présent document NE REMPLACE PAS le manuel d'instructions de service du S2U IP20. Il
est important de lire et respecter les instructions de service avant toute opération.
Pour de plus amples informations sur l'étendue des fonctions de l'appareil et sur son fonctionnement, la
maintenance et l'entreposage, se reporter au manuel d'instructions de service correspondant.
Mise au rebut finale
Après la fin de la durée de vie du produit, l'utilisateur/l'opérateur doit mettre l'appareil hors service.
Pour de plus amples informations sur la mise hors service de l'appareil, se reporter au manuel d'instructions de
service concerné.
Exigences d'élimination conformément à la réglementation WEEE de l'Union Européenne
Le produit est assorti du symbole WEEE présenté ci-dessous.
Il est interdit d'éliminer ce produit dans les déchets ménagers. Les utilisateurs responsables de l'élimination finale doivent assurer
qu'elle est réalisée en conformité avec la Directive européenne 2012/19/UE, ainsi qu'avec les réglementations de transposition
nationales correspondantes. Procéder également à une élimination conforme à toute autre législation en vigueur dans le pays.

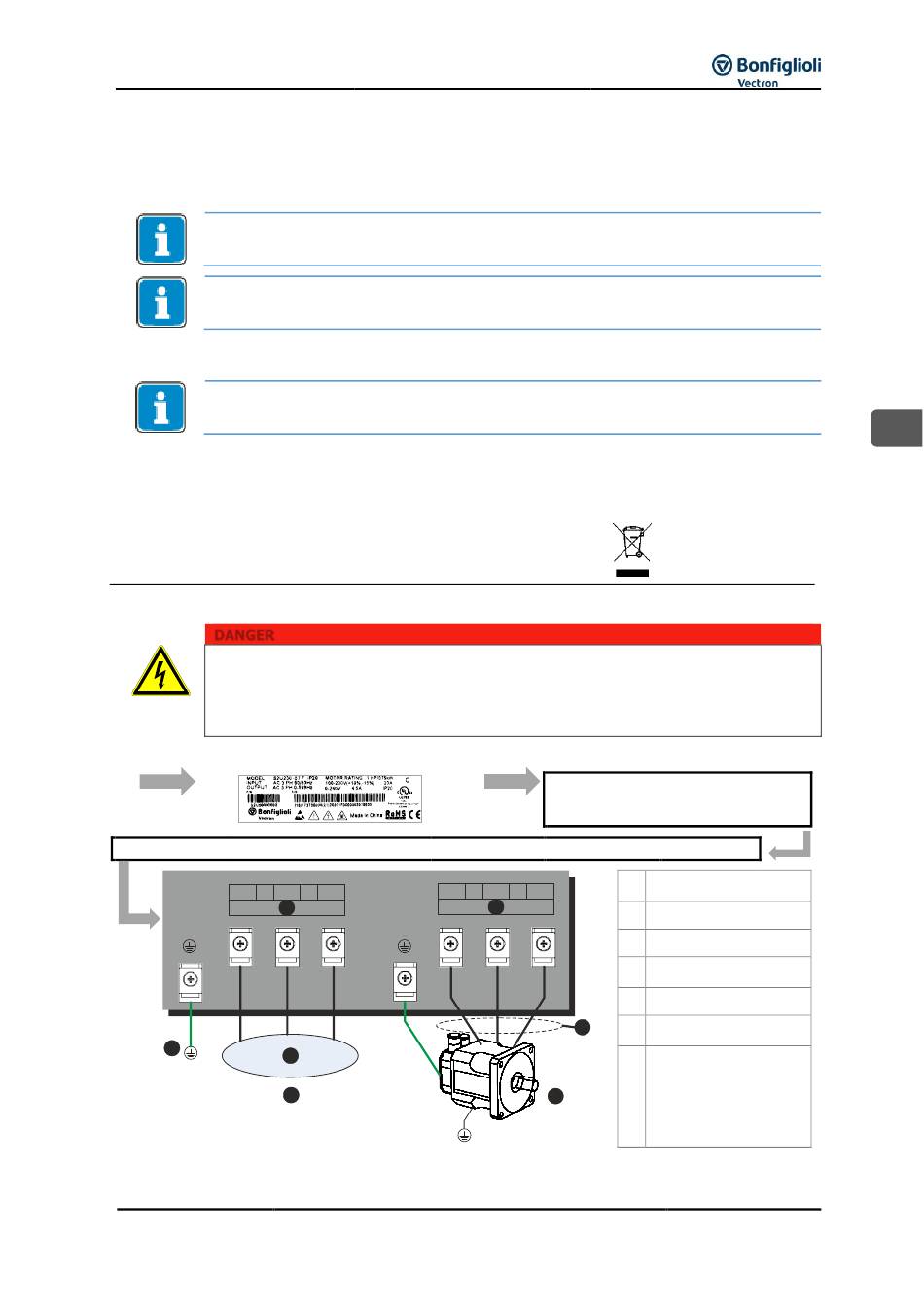

Étape 1 – Contrôler la plaque signalétique et connecter les câbles d'alimentation
DANGER
Risque de choc électrique
Tout contact avec des câbles/fils dénudés ou non connectés aura pour résultat un choc électrique ou une
blessure corporelle, potentiellement mortelle.

Ne pas mettre l'appareil sous tension tant que toutes les connexions ne sont pas correctes et bien
serrées et que tous les carters de protection ne sont pas en place.
Contrôler la plaque signalétique du convertisseur pour assurer que les informations qui y figurent correspondent à la commande.
Assurer également que l'alimentation électrique disponible concorde avec l'entraînement utilisé.
Se reporter au manuel d'instructions du S2U IP20 pour de plus amples détails
L1(L) L2
A
C
D
E
Note : Pour une entrée monophasée, utiliser les bornes L1 et L3
08/19
L3(N) U
Guide de démarrage rapide du S2U IP20
Fixer/monter le variateur de fréquence dans
un endroit approprié
A
Bornes de puissance
V W
d'entrée
B
B Bornes du moteur
C
Terre
D
Puissance d'entrée
appropriée
E Entrée triphasée
F
Moteur asynchrone
G
triphasé
G Pour inverser le sens de
rotation du moteur,
permuter deux fils au
F
choix
S2UIP66_TD_QSGTerminal
F
