S2U IP20 está listo para usar inmediatamente – Resumen
Información general
Este documento pretende ser una guía de inicio rápido para familiarizar al usuario con la navegación por teclado, el cambio de
los parámetros y la configuración del dispositivo S2U IP20 para la señal externa de arranque/parada y del potenciómetro externo.
Tenga en cuenta que este documento NO sustituye al manual de instrucciones del S2U IP20. Es importante que
lea y observe las instrucciones de funcionamiento antes de continuar.
Para obtener más información sobre las funciones del dispositivo y sobre la operación, el mantenimiento y el
almacenamiento, consulte el manual de instrucciones correspondiente.
Desmantelamiento definitivo
Una vez finalizada la vida útil de los productos, el usuario/operador debe poner el dispositivo fuera de servicio.
Para obtener más información acerca del desmantelamiento del dispositivo, consulte el manual de instrucciones
correspondiente.
Requisitos para la eliminación de residuos conforme a la normativa WEEE de la Unión europea
El producto está marcado con el símbolo WEEE que se muestra más abajo.
Este producto no debe desecharse como basura doméstica normal. Los usuarios responsables de la eliminación final deben
asegurarse de que esta se realiza conforme a la Directiva europea 2012/19/UE, cuando se aplique, así como a la normativa
nacional de transposición pertinente. Cumpla también con cualquier otra legislación vigente en el país para la eliminación de
residuos.

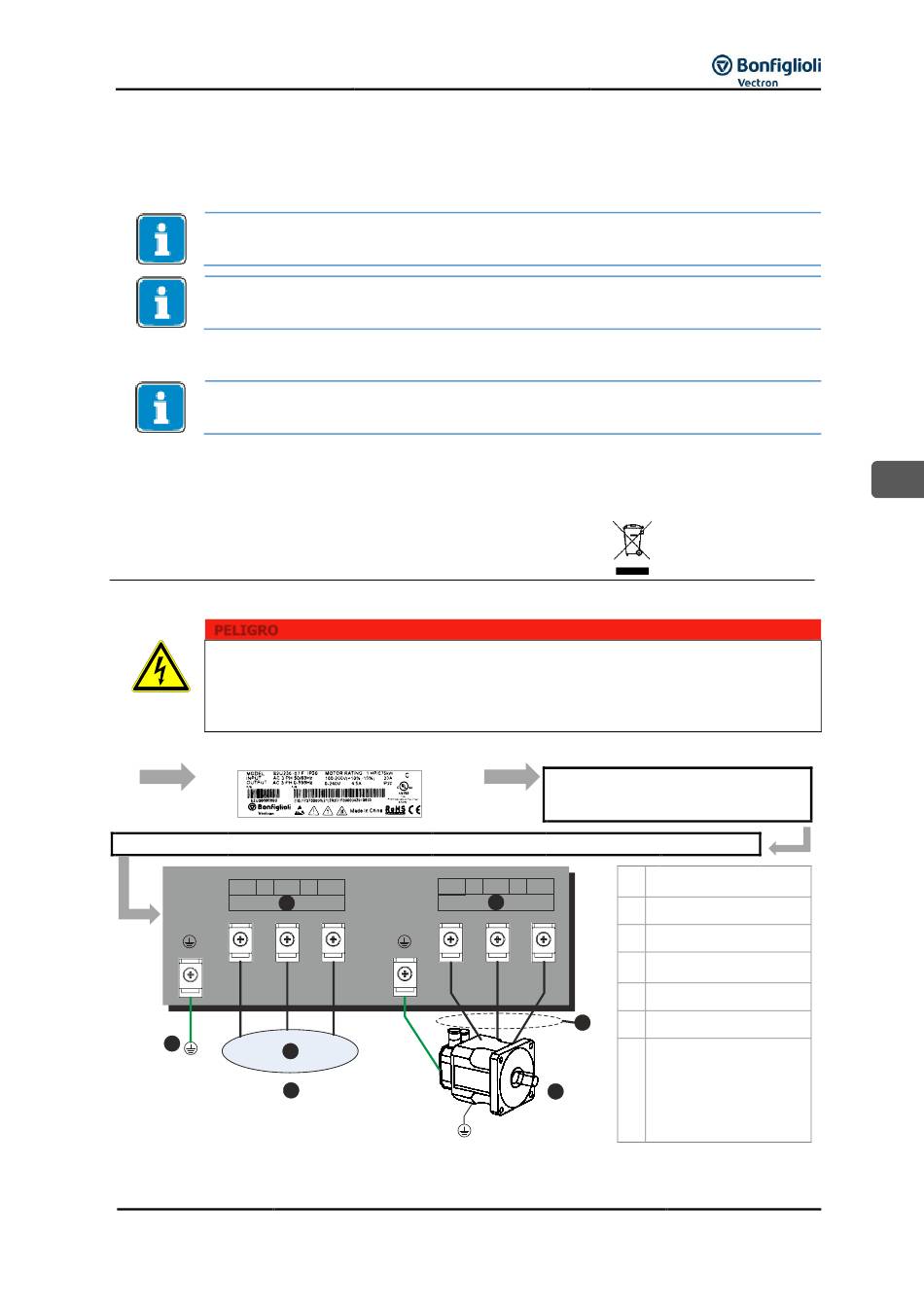

Paso 1 - Comprobar la placa de identificación y conectar los cables de entrada/salida
PELIGRO
Riesgo de descarga eléctrica
Tocar los hilos/cables desnudos o no conectados provocará una descarga eléctrica y daños físicos, incluido el
riesgo de muerte.
 No conecte la alimentación eléctrica hasta que todas las conexiones estén bien y seguras y todas las
cubiertas protectoras estén en su sitio.
Compruebe la placa de identificación del convertidor para garantizar que la información que contiene se corresponde con la de
su pedido. Asegúrese también de que el suministro eléctrico disponible es adecuado para el dispositivo que se está usando.
Consulte las instrucciones de funcionamiento de S2U IP20 para obtener más detalles.
L1(L)
L2
A
C
D
E
Nota: para la entrada monofásica utilice los terminales L1 y L3
08/19
L3(N) U V
B
Guía de inicio rápido S2U IP20
Asegure/monte el convertidor en un lugar
adecuado.
A Terminales de potencia de
W
entrada
B
Terminales del motor
C Toma de tierra
D
Potencia de entrada
apropiada
E
Entrada trifásica
F
Motor asíncrono trifásico
G
G Para invertir la dirección
de rotación del motor,
cambie cualquiera de los
dos cables
F
S2UIP66_TD_QSGTerminal
E
