H-6238

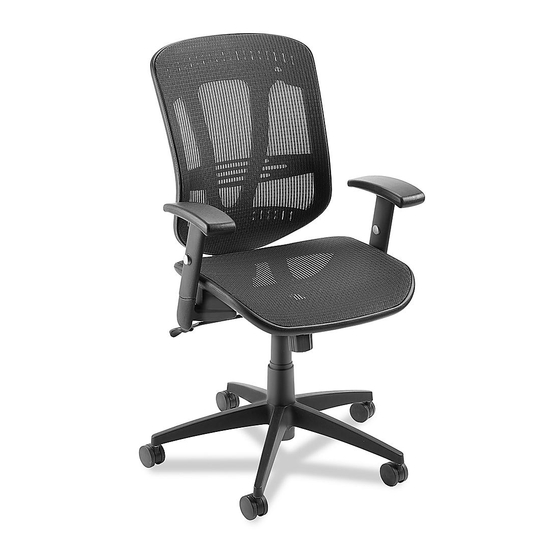

ALL MESH TASK CHAIR
TOOL NEEDED
Allen Wrench
(included)
Seat Cushion x 1
Back Support x 1
Gas Lift x 1
Figure 1
Gas Lift
PAGE 1 OF 9
1-800-295-5510
uline.com
PARTS
5-Star Base x 1
Caster x 5
Armrest x 2
Mechanism x 1
ASSEMBLY
1.
Insert casters into legs of five-star base. Turn base
upright. Insert gas lift into center of base.
(See Figure 1)
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Hardware Kit
8
9
Screw x 3
Screw x 6
5/16 x 3/4"
1/4 x 1/"
10
11
Screw x 4
Small Washer x 6
5/16 x 7/8"
12
Large Washer x 3
0721 IH-6238
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for U-Line H-6238
Summary of Contents for U-Line H-6238
- Page 1 Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9. H-6238 1-800-295-5510 uline.com ALL MESH TASK CHAIR TOOL NEEDED Allen Wrench (included) PARTS Hardware Kit Screw x 3 Screw x 6 Seat Cushion x 1 5-Star Base x 1 Caster x 5 5/16 x 3/4"...
- Page 2 ASSEMBLY CONTINUED 2. Align armrest with holes on bottom of seat cushion. Figure 2 Use three 1/4 x 1/" screws (8) with three small washers (11) to attach. Repeat on opposite side. (See Figure 2) NOTE: Use Allen wrench to tighten all screws. 3.
-
Page 3: Chair Adjustments
ASSEMBLY CONTINUED 5. Slowly lower chair assembly onto the gas lift. Press Figure 5 down on seat cushion to secure in place. (See Figure 5) CHAIR ADJUSTMENTS Seat Height Adjustment – To raise seat height, lift lever up with little to no weight on the seat. To lower seat height, lift lever up while sitting. -
Page 4: Herramienta Necesaria
H-6238 800-295-5510 uline.mx SILLA TODA DE MALLA PARA TRABAJO HERRAMIENTA NECESARIA Llave Allen (incluida) PARTES Kit de Tornillería 3 Tornillos 6 Tornillos 1 Asiento 1 Base Estrella 5 Ruedas 5/16 x 3/4" 1/4 x 1¼" 4 Tornillos 6 Rondanas 5/16 x 7/8"... - Page 5 CONTINUACIÓN DEL ENSAMBLE 2. Alinee el descansabrazos con los orificios en la Diagrama 2 parte inferior del asiento. Use tres tornillos de 1/4 x 1¼" (8) con tres rondanas chicas (11) para fijarlo. Repita la operación con el lado opuesto. (Vea Diagrama 2) NOTA: Utilice la llave Allen para apretar todos los tornillos.
- Page 6 CONTINUACIÓN DEL ENSAMBLE 5. Baje lentamente el ensamble de la silla sobre el Diagrama 5 pistón de gas. Presione el asiento para asegurarlo en su lugar. (Vea Diagrama 5) AJUSTES DE LA SILLA 1. Ajuste de la Altura del Asiento – Para aumentar la altura del asiento, levante la palanca sin o con poco peso en el asiento.
- Page 7 H-6238 1-800-295-5510 uline.ca CHAISE DE TRAVAIL TOUT EN MAILLE OUTIL REQUIS Clé Allen (inclus) PIÈCES Matériel de fixation Vis de Vis de Siège x 1 Base à 5 branches x 1 Roulette x 5 1/4 x 1 / po x 6...
- Page 8 ASSEMBLAGE SUITE 2. Alignez les trous de l'accoudoir sur les trous situés Figure 2 sous le siège. Fixez avec trois vis de 1/4 x 1 / po (8) et trois petites rondelles (11). Répétez la procédure de l'autre côté. (Voir Figure 2) REMARQUE : Utilisez la clé Allen pour serrer toutes les vis.
- Page 9 ASSEMBLAGE SUITE 5. Abaissez lentement la chaise sur le vérin Figure 5 pneumatique. Appuyez sur le siège pour le fixer. (Voir Figure 5) RÉGLAGES DE LA CHAISE Réglage de la hauteur du siège – Pour monter le siège, soulevez le levier avec peu ou sans poids sur le siège.
