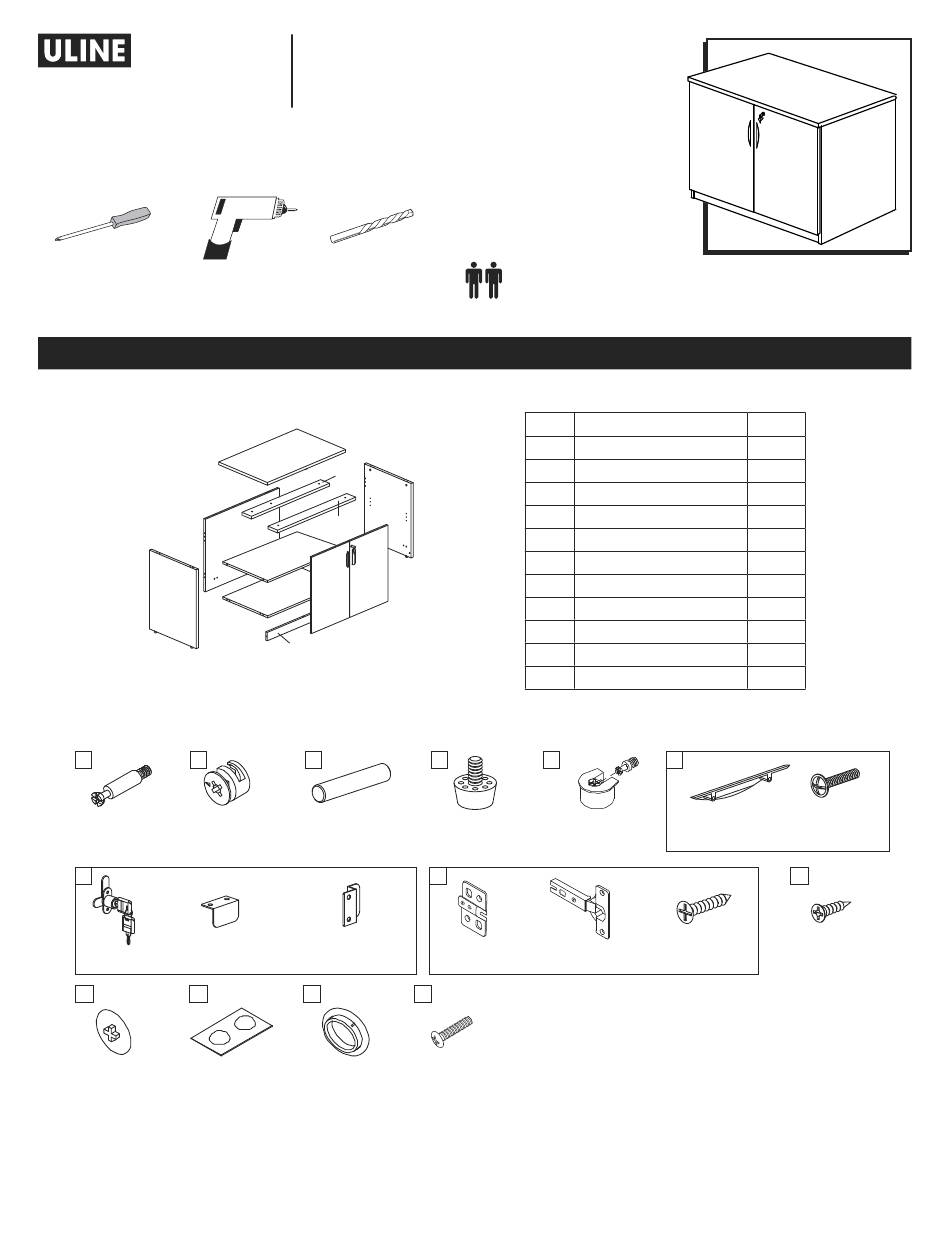

H-6859
2-DOOR OFFICE
STORAGE CABINET
TOOLS NEEDED
Phillips Screwdriver
(Optional)
4
A
B
Cam Lock Pin
Cam Lock
x 28
x 28
G
L-Bracket x 1
Lock x 1
J
K
Cam Lock Cap
Plastic Bumper
x 14
PAGE 1 OF 12
1-800-295-5510
uline.com
Drill
5/16" Drill Bit
(Optional)
6
11
5
10
1
7
9
8
2
3
C
Dowel x 20
S-Bracket x 1
L
Deep Cam Lock
x 2
Cap x 14
Two Person Assembly
Recommended
PARTS
#
DESCRIPTION
1
Back Panel
2
Bottom Panel
3
Skirt Panel
4
Left Side Panel
5
Right Side Panel
6
Top Panel
7
Shelf
8
Left Door
9
Right Door
10
Front Support Beam
11
Rear Support Beam
D
E
Floor Glide x 4
Shelf Support x 5
H
Door Hinge
Frame Hinge
Wing x 4
Wing x 4
M
M6 x 40 mm
Screw x 6
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.
QTY
1
1
1
1
1
1
1
1
1
1
1
F
Handle x 2
M4 x 22 mm
Screw x 4
I
M4 x 17.5 mm
M3 x 14 mm
Screw x 24
Screw x 6
1121 IH-6859
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for U-Line H-6859
Summary of Contents for U-Line H-6859
- Page 1 Para Español, vea páginas 5-8. Pour le français, consulter les pages 9-12. H-6859 1-800-295-5510 uline.com 2-DOOR OFFICE STORAGE CABINET TOOLS NEEDED Two Person Assembly Phillips Screwdriver Drill 5/16" Drill Bit Recommended (Optional) (Optional) PARTS DESCRIPTION Back Panel Bottom Panel Skirt Panel...
- Page 2 ASSEMBLY NOTE: Assemble unit on a smooth, non-marring Figure 2 surface to prevent scratching. Check that all parts are included. IMPORTANT! Turn cam lock 1/4 to the right to lock. IMPORTANT! FUNCTION OF CAM LOCK 1/4 RIGHT TURN FOR LOCKING 3.
- Page 3 ASSEMBLY CONTINUED 6. Set cabinet upright. Install male component of four 10. Insert cam locks (B) into corresponding holes in back shelf supports (E) in holes at same height on side panel (1) and side panels (4 & 5). Flip over top panel panels (4 &...
- Page 4 ASSEMBLY CONTINUED 12. Once door panels are attached, each hinge may 13. Align handle (F) with holes in right door (9). Insert two need to be adjusted to align the doors. To adjust M4 x 22 mm screws and secure. Repeat for the depth of the doors, tighten or loosen the rear remaining handle.
-
Page 5: Herramientas Necesarias
H-6859 800-295-5510 uline.mx GABINETE DE ALMACENAMIENTO DE 2 CAJONES PARA OFICINA HERRAMIENTAS NECESARIAS Se Recomienda Armar Desarmador de Cruz Taladro Broca de 5/16” Entre Dos Personas (Opcional) (Opcional) PARTES DESCRIPCIÓN CANT. Panel Posterior Panel Inferior Zoclo Panel Lateral Izquierdo Panel Lateral Derecho... - Page 6 ENSAMBLE NOTA: Ensamble la unidad sobre una Diagrama 2 superficie lisa que no deje marcas para evitar rayones. Verifique que todas las partes estén incluidas. ¡IMPORTANTE! Gire la tuerca minifix 1/4 a la derecha para asegurarla. ¡IMPORTANTE! FUNCIÓN DE LA TUERCA MINIFIX GIRE 1/4 A LA DERECHA PARA ASEGURARLA 3.
- Page 7 CONTINUACIÓN DEL ENSAMBLE 6. Levante el gabinete. Instale el componente macho 10. Inserte las tuercas minifix (B) en los orificios de cuatro soportes para repisa (E) en los orificios correspondientes en el panel posterior (1) y los a la misma altura en los paneles laterales (4 y 5) paneles laterales (4 y 5).
- Page 8 CONTINUACIÓN DEL ENSAMBLE 12. Cuando los paneles de las puertas estén unidos, 13. Alinee el asa (F) con los orificios de la puerta (9). cada bisagra puede necesitar ajuste para alinear Inserte dos tornillos M4 x 22 mm para asegurarla. las puertas.
-
Page 9: Outils Requis
H-6859 1-800-295-5510 uline.ca ARMOIRE DE RANGEMENT DE BUREAU – 2 PORTES OUTILS REQUIS Montage à deux Tournevis cruciforme Perceuse Mèche de perceuse personnes recommandé (optionnel) de 5/16 po (optionnel) PIÈCES DESCRIPTION QTÉ Panneau arrière Panneau inférieur Panneau de base Panneau latéral gauche Panneau latéral droit... -
Page 10: Montage
MONTAGE REMARQUE : Montez l'armoire sur une surface Figure 2 lisse qui ne marque pas afin d'éviter les rayures. Vérifiez que toutes les pièces sont incluses. IMPORTANT! Tournez l'excentrique de 1/4 de tour vers la droite pour le verrouiller. IMPORTANT! UTILISATION DES EXCENTRIQUES 1/4 DE TOUR VERS LA DROITE POUR VERROUILLER... - Page 11 MONTAGE SUITE 5. Poussez le composant femelle des taquets (E) dans 8. Installez des goujons d'excentrique (A) et des les rainures correspondantes de la tablette (7). chevilles (C) dans le panneau supérieur (6). (Voir Figure 4) (Voir Figure 7) 9. Alignez le support en L de l'ensemble de la serrure Figure 4 (G) sur les trous du panneau supérieur (6).
- Page 12 MONTAGE SUITE 11. Assemblez le bras de charnière du cadre (H) et le 13. Alignez la poignée (F) sur les trous de la porte droite bras de charnière de la porte (H), puis alignez-les sur (9). Fixez-la avec deux vis M4 x 22 mm. Répétez les trous de la porte droite (9) et du panneau latéral l'opération pour l'autre poignée.
