H-4289, H-4807
π
H-6742

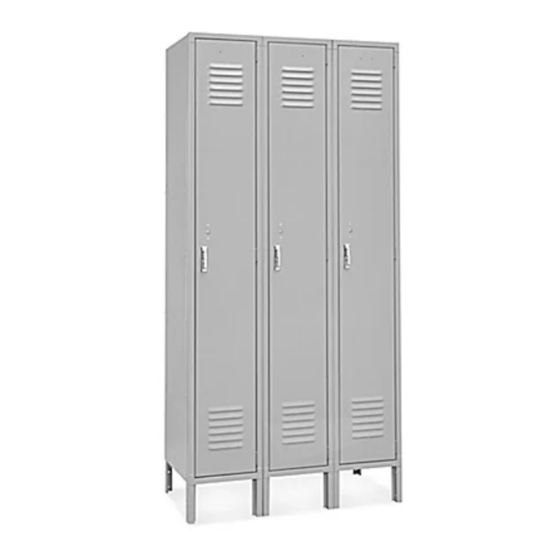

SINGLE TIER LOCKER
PAGE 1 OF 12
1-800-295-5510
uline.com
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.

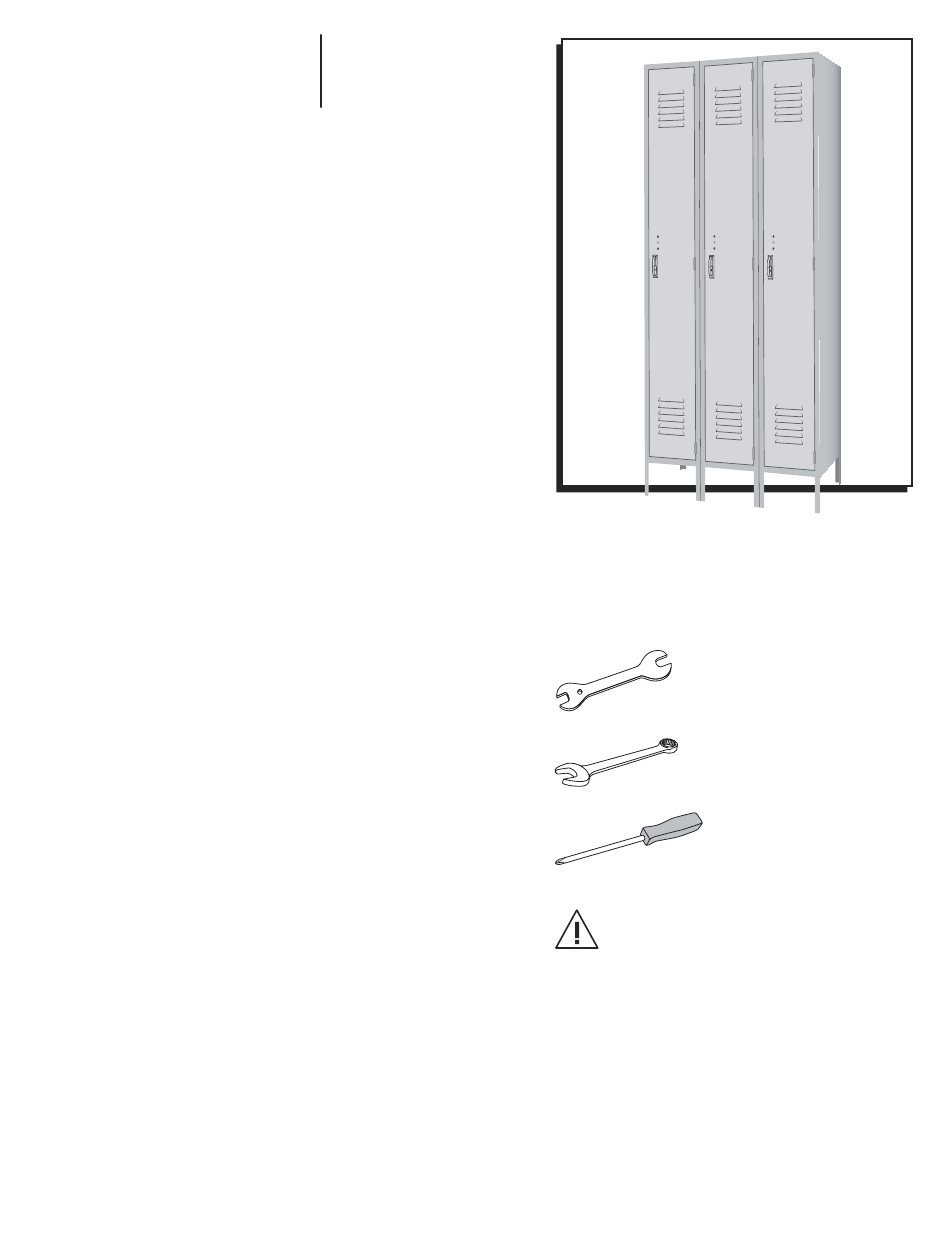

TOOLS NEEDED
8mm Wrench (included)
3/8" Wrench (included)
Phillips Screwdriver
(included)
CAUTION! Some parts may have sharp
edges. Take care when handling to
avoid injury. For your safety, wear work
gloves when assembling.
0321 IH-4289
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for U-Line H-4289
Summary of Contents for U-Line H-4289
- Page 1 Para Español, vea páginas 5-8. Pour le français, consulter les pages 9-12. H-4289, H-4807 π 1-800-295-5510 H-6742 uline.com SINGLE TIER LOCKER TOOLS NEEDED 8mm Wrench (included) 3/8" Wrench (included) Phillips Screwdriver (included) CAUTION! Some parts may have sharp edges. Take care when handling to avoid injury.
- Page 2 PARTS PRIMARY ASSEMBLY DESCRIPTION QTY. Back Side Rear Leg Shelf Back Coat Hook Side Coat Hook Top/Bottom Shelves Door Frame Assembly Locker Door Coat Rod (18" Deep Lockers) Double Hook (12" Deep Lockers) Leveling Foot with Hardware PAGE 2 OF 12 0321 IH-4289...
- Page 3 ASSEMBLY ASSEMBLING MAIN PANELS NOTE: Do not tighten bolts until unit is completely assembled. 1. Place back (1) on a protected flat surface so that the flanges face upward. 2. Bolt side (2) to back (1) so that side flange fits around back (use 8 bolts and nuts - nuts to the inside).
- Page 4 ASSEMBLY CONTINUED 8. Insert rear legs (3) into the outside corners between the bottom and the side. Bolt leg to side using two bolts and nuts per leg. (See Figure 4) 9. Place door and frame assembly (8 and 9) over the locker body.
-
Page 5: Herramientas Necesarias
H-4289, H-4807 π 800-295-5510 H-6742 uline.mx LOCKER DE UNA SOLA PUERTA HERRAMIENTAS NECESARIAS Llave de 8mm (incluída) Llave de 3/8" (incluída) Desarmador Phillips (incluido) ¡PRECAUCIÓN! Algunas partes pueden tener bordes filosos. Tenga cuidado al manipularlas para evitar lesiones. Para su seguridad, use guantes de trabajo para ensamblar las partes. - Page 6 PARTES ENSAMBLE PRINCIPAL DESCRIPCIÓN CANT. Parte Trasera Lado Pata Trasera Repisa Gancho Trasero para Abrigos Gancho Lateral para Abrigos Repisas Superiores/Inferiores Ensamble de la Estructura de la Puerta Puerta del Locker Barra para Prendas (Lockers de 48.7 cm [18"] de profundidad) Gancho doble (Lockers de 30.5 cm [12"] de profundidad) Pata Niveladora con Herrajes PAGE 6 OF 12...
- Page 7 ENSAMBLE ENSAMBLE DE LOS PANELES PRINCIPALES NOTA: No ajuste los pernos hasta que la unidad esté completamente ensamblada. 1. Coloque la parte trasera (1) sobre una superficie plana protegida de manera que las pestañas queden hacia arriba. 2. Atornille el lado (2) a la parte trasera (1) de manera que las pestañas laterales encajen en la parte trasera (use 8 pernos y 8 tuercas, las tuercas hacia adentro).
- Page 8 CONTINUACIÓN DE ENSAMBLE cada lado). (Vea Diagrama 5) Si está juntando una unidad de 3 de ancho con otra, pase a CÓMO UNIR UNIDADES, más adelante. 10. Con la ayuda de otra persona, coloque la unidad en posición vertical y en el lugar deseado, con cuidado de no poner todo el peso en las patas traseras.
-
Page 9: Outils Requis
H-4289, H-4807 π 1-800-295-5510 H-6742 uline.ca CASIER À UNE RANGÉE OUTILS REQUIS Clé combinée 8 mm (inclus) Clé 3/8 po (inclus) Tournevis Phillips (inclus) MISE EN GARDE! Certaines pièces peuvent avoir des bords tranchants. Lorsque vous les manipulez, prenez les précautions nécessaires pour éviter... - Page 10 PIÈCES ASSEMBLAGE PRIMAIRE DESCRIPTION QTÉ Arrière Latéral Patte arrière Tablette Patère arrière Patère latéral Tablettes du haut/bas Ensemble de cadres de porte Porte de casier Tringle (casiers 18 po de profondeur) Double patère (casiers 12 po de profondeur) Patte de nivellement avec quincaillerie PAGE 10 OF 12 0321 IH-4289...
- Page 11 ASSEMBLAGE ASSEMBLAGE DES PANNEAUX PRINCIPAUX REMARQUE : Ne serrez pas les boulons avant que l'unité ne soit complètement assemblée. 1. Placez l'arrière (1) sur une surface plane protégée, brides vers le haut. 2. Boulonnez le côté (2) à l'arrière (1) de façon à ce que la bride latérale s'ajuste autour de la partie arrière (utilisez 8 boulons et écrous, écrous du côté...
- Page 12 ASSEMBLAGE SUITE unité de trois éléments à une autre unité connexe, passez à la section JOINDRE DES UNITÉS ci-dessous. 10. À deux personnes et en prenant soin de ne pas faire porter l'ensemble du poids sur les pattes arrière, soulevez l'unité...
