DANGERS ET MESURES DE
PROTECTION
Gaz d'échappement :
Inhalation des gaz d'échappement
Utiliser l'appareil uniquement à l'air libre
Choc électrique :
Toucher le connecteur d'allumage
Ne pas toucher le connecteur de bougie d'allumage
en cours de fonctionnement du moteur.
Brûlures :
Toucher l'échappement
Laisser refroidir l'appareil.
Explosion de flammes :
L'essence est inflammable.
Il est interdit de fumer en cours de travail et du rem-
plissage du réservoir.
Déballer la machine
Vérifier le contenu et les éventuels dommages dus
au transport.
En cas de dommage, le signaler immédiatement à
l'expéditeur. Vérifier l'intégralité du contenu.
Signaler immédiatement les pièces manquantes au
distributeur.
Les pièces supplémentaires qui doivent être fixées à
la machine, doivent être repérées et attribuées avant
le montage.
Attention ! Remplir d'huile avant la mise en ser-
vice !

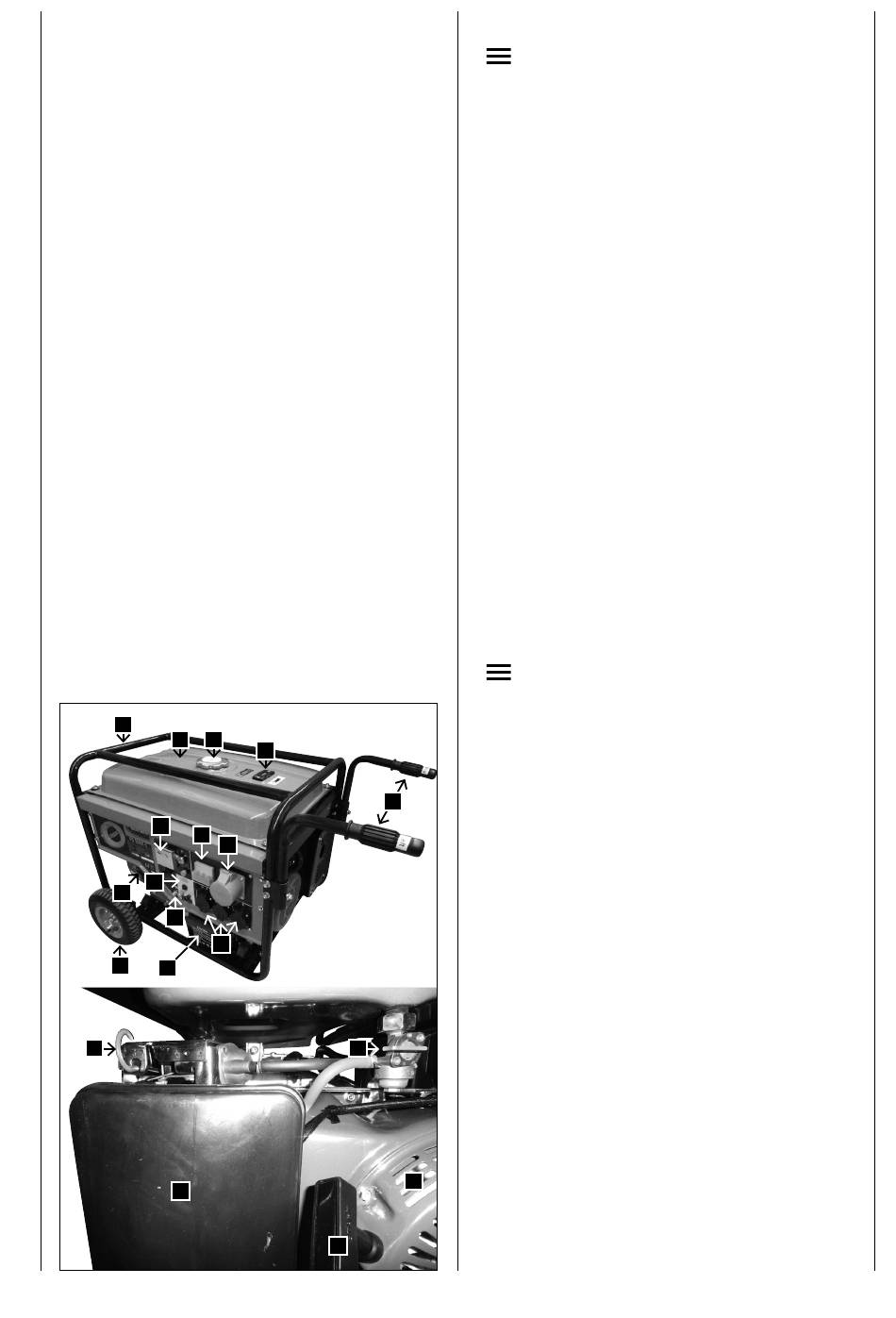

ÉQUIPEMENT FIG. 1–2
Châssis
1
Réservoir d'essence
2
Couvercle de réservoir
3
4
Jaune de remplissage du réservoir
Robinet d'arrêt d'essence
5
Moteur
6
Démarreur réversible
7
8
Filtre à air
Starter manuel
9
Interrupteur marche/arrêt
10
Prises CA 230 V
11
12
Tubulure de remplissage d'huile
Vis de mise à la terre
13
Voltmètre
14
Roues de transport
15
16
Prise 400 V
Poignée de transport
17
Raccordement 12 V
18
Batterie 14V
19
