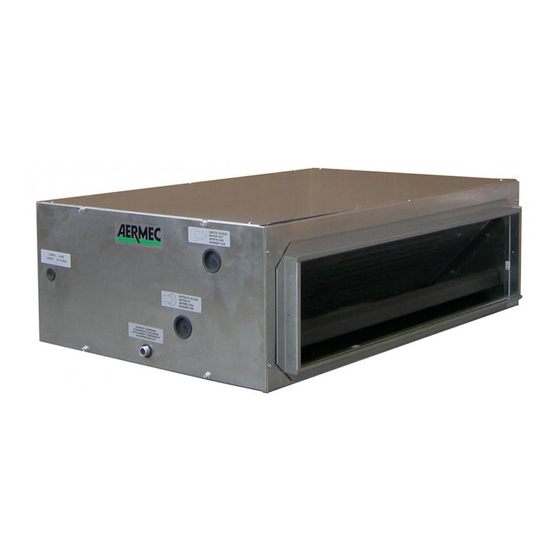

AERMEC TDA Series Selection, Installation, Use And Maintenence Manual

Air conditioning units, air flow rate from 800 to 3500 m3/h
