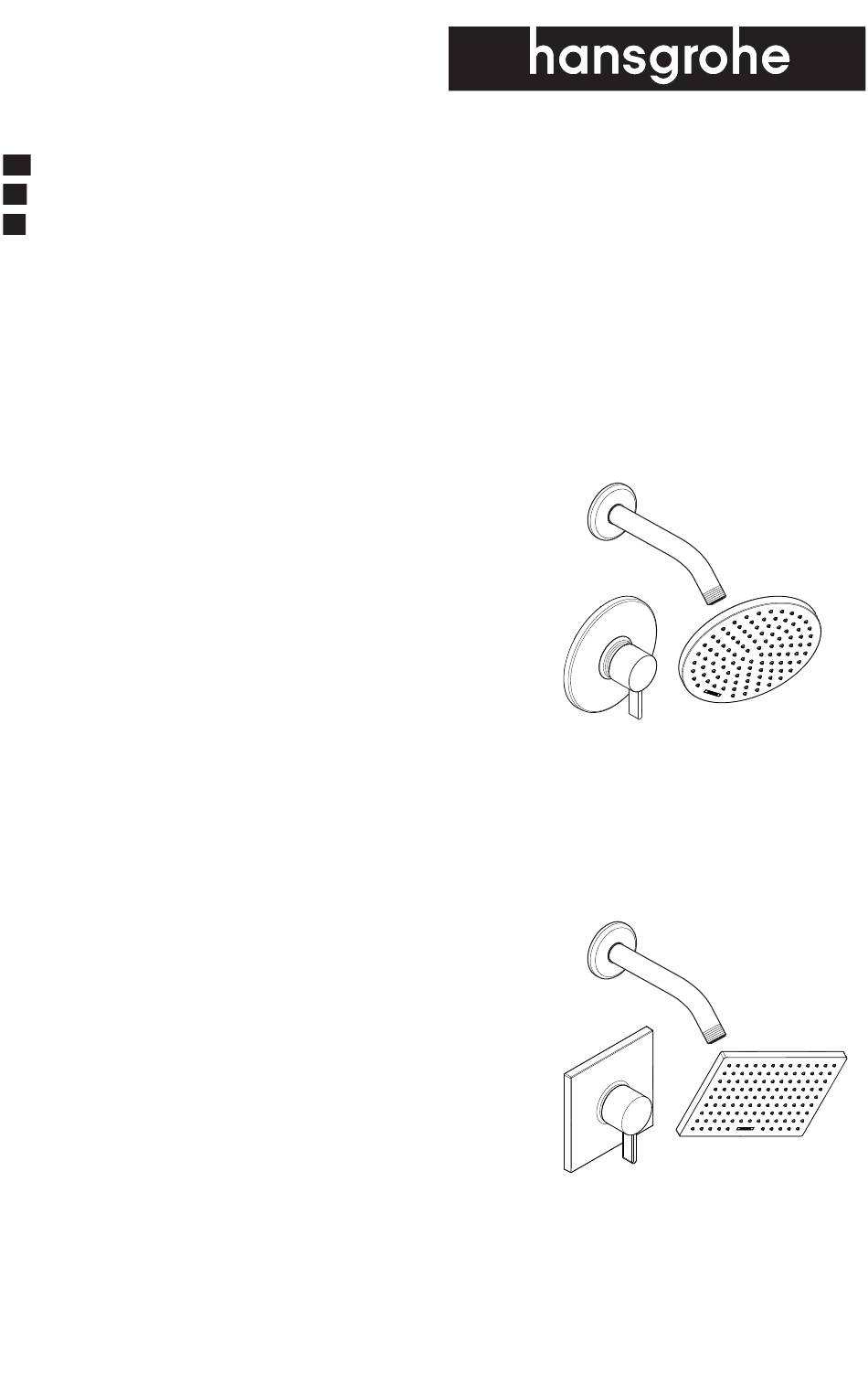

- Page 1 EN Installation / User Instructions / Warranty FR Instructions de montage / Mode d'emploi / Garantie ES Instrucciones de montaje / Manejo / Garantía Vernis Blend Pressure Balance Shower Set 04952xx0 04953xx0 04954xx0 Vernis Shape Pressure Balance Shower Set 04958xx0 04959xx0 04960xx0...
-
Page 2: Technical Information
English Technical Information Water pressure recommended 15 - 75 PSI (0.1-0.5 MPa) maximum 145 PSI (1 MPa) Hot water temp. recommended 120°-140° F (49°- 60°C)* maximum 158°F (70° C)* 04952xx0, 04958xx0 2.5 GPM (9.5 L/min) 04953xx0, 04959xx0 1.75 GPM (6.6 L/min) 04954xx0, 04960xx0 1.5 GPM (5.7 L/min) * Please know and follow all applicable local plumbing... - Page 3 Français Données techniques Pression d’eau recommandée 15 - 75 PSI (0.1-0.5 MPa) maximum 145 PSI (1 MPa) Température d'eau chaude recommandée 120°-140° F (49°- 60°C)* maximum 158°F (70° C)* 04952xx0, 04958xx0 2.5 GPM (9.5 L/min) 04953xx0, 04959xx0 1.75 GPM (6.6 L/min) 04954xx0, 04960xx0 1.5 GPM (5.7 L/min) * Vous devez connaître et respecter tous les codes de...
-
Page 4: Datos Tecnicos
Español Datos tecnicos Presión en servicio recomendada 15 - 75 PSI (0.1-0.5 MPa) máximo 145 PSI (1 MPa) Temperatura del agua caliente recomendada 120°-140° F (49°- 60°C)* máximo 158°F (70° C)* 04952xx0, 04958xx0 2.5 GPM (9.5 L/min) 04953xx0, 04959xx0 1.75 GPM (6.6 L/min) 04954xx0, 04960xx0 1.5 GPM (5.7 L/min) * Debe conocer y cumplir todos los códigos locales... - Page 5 Vernis Blend Pressure Balance Shower Set Vernis Shape Pressure Balance Shower Set 04952xx0/04953xx0/04954xx0 04958xx0/04959xx0/04960xx0 Ecostat Pressure Balance Trim S Ecostat Square Pressure Balance Trim 04233xx0 15724xx1 ⅝" (15 mm) ⅝" (15 mm) 2⅜"-4¼" (60 mm - 108 mm) 2⅜"-3½" (61-89 mm) Showerarm Standard 9"...
- Page 6 Installation Suggestion / Suggestion d'installation / Sugerencia para la instalación ½ NPT drop-ear ell The measurements shown here are suggestions and may be altered to suit the needs and preferences of the homeowner. ½" Les mesures indiquées sont des sug- gestions, qui peuvent être modifiées en fonction des besoins et préférenc- es du propriétaire.
-
Page 7: Installation / Installation / Instalación
Installation / Installation / Instalación ¹ ⁄ ₁ ₆ " - ⅛ " 1 - 2 5 mm English Français Español Make sure that the Fermez l’eau à les bu- Cierre el paso del agua stops are closed. tées d'arrêt d'isolation. en la entrada del sumi- nistro o los cierres de Cut the plaster shield so that... - Page 8 4 mm Español English Français Install the function block. Insérez le bloc de fonction. Inserte el bloque de función. Tighten the screws. Installez les vis du bloc de Instale los tornillos del bloque fonction. de función. Measure the distance from the Mesurez la distance entre la Mida la distancia entre la front of the plaster shield to one...
- Page 9 90° 4 mm 90° English Français Español Add ½" to this measurement. Ajoutez ½ po à cette longueur Agregue ½" a X. Anote esta « X ». Notez cette longueur. medida. Cut each screw so that it is X + ½"...
- Page 10 Español English Français Install the carrier plate. Installez la plaque-support. Instale la placa del portador. Test the valve: Testez le robinet: Pruebe la válvula: Place the adapter and the Placez ensuite l'adapteur et la Coloque el adaptador y la handle on the stem. poignée sur la tige.
- Page 11 English Français Español Measure the temperature of the Mettez le temperature de l'eau. Mida la temperatura del agua. output water. Assurez-vous que l'eau froide Asegúrese que el agua fría fluya Make sure that cold water flows s'écoule de le robinet en de la válvula primero.
- Page 12 2.5 mm Español English Français Lubricate the cartridge o-ring Lubrifiez la joint torique sur Lubrique la junta del cartucho using a small amount of white la cartouche avec une petite con una pequeña cantidad de plumber's grease. quantité de graisse de plombe- grasa blanca para plomería.
- Page 13 English Français Español Place a dab of waterproof seal- Appliquer une petite quantité de Coloque un poco de sellador a ant at the grout joints. l’agent d’étanchéité aux joints prueba de agua en las uniones de coulis. de la lechada de cemento. Do not caulk around N’appliquez pas de No coloque masilla...
- Page 14 Reverse the cartridge / Inversez la cartouche / Invierta el cartucho 90° 4 mm 90° + ¼ turn English Français Español If the valve opens through Si le robinet s’ouvre en Si la válvula abre en caliente, hot, reverse the cartridge. faisant couler l’eau chaude, invierta el cartucho.
- Page 15 90° 4 mm 90° English Français Español Lift the cartridge out. Retirez la cartouche. Levante el cartucho. Turn the cartridge 180°, so that Tournez la cartouche de 180°, Gire el cartucho 180°, de the "hot side" marking is on the de façon à...
- Page 16 Adjust the Rotational Limit Stop / Réglez la butée de limite de rotation / Ajuste el tope límite rotacional hotter cooler plus chaude plus froid más caliente más frío English Français Español Pull the white rotational limit Tirez vers extérieur l’arrêt de Tire la parada de límite ro- stop outward.
- Page 17 Installation / Installation / Instalación NPT ½ 3 ft-lb 4 Nm...
- Page 18 Replacement Parts / Pièces détachées / Repuestos Ecostat Pressure Balance Trim S 04233xx0 98133000 16x2 96525000 96647000 88727000 88765xx0 92756000 96454000 13596xx0 ⅞"/22 mm 88760xx0 88763xx0 92851000 95181000 Vernis Blend 200 1-Jet Showerarm Standard 9" 26271xx1 04186xx3 26277xx1 26093xx1 94246000 06920xx0...
- Page 19 Replacement Parts / Pièces détachées / Repuestos Ecostat Square Pressure Balance Trim 15724xx0 98133000 16x2 96525000 98793000 13593xx0 88727000 (⅞"/22 mm) 13595000 (optional) 96454000 92756000 88765xx0 88763xx0 92851000 95181000 Vernis Shape 230 1-Jet Showerarm Standard 9" 26281xx1 04186xx3 26283xx1 26094xx1 94246000 06920xx0...
- Page 20 Cleaning / Nettoyage / Limpieza QUICK JUST CLEAN: simply rub over the spray CLEAN nozzles to remove lime scale. LA PROPRETÉ EN TOUTE SIMPLICITÉ: les dépôts formés sur les buses élastiques en silicone s’éliminent par un simple passage de la main. FÁCIL ASEO: La cal se puede retirar sencil- lamente frotando con los dedos de las toberas elásticas de silicona.
- Page 21 Cleaning / Nettoyage / Limpieza scale remover détartrant desincrustante 3 ft-lb 4 Nm > 1 min.
- Page 23 Cleaning Recommendation for Hansgrohe Products Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take proper care of it.
- Page 24 Important • Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour cheveux, parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de l’eau propre après chaque utilisation. •...
-
Page 25: What We Will Do
Hansgrohe, Inc. Limited Warranty Offering our customers the highest quality at all times • misuse (including use of the product for an is a fundamental part of the Hansgrohe, Inc. company unintended application) philosophy. We offer consumers a limited warranty on our •... - Page 26 Limitation of Special, Incidental or Consequential Notice to residents of the State of New Jersey: Damages: Some States do not allow the exclusion or The provisions of this warranty, including its limitations, are limitation of incidental or consequential damages, so the intended to apply to the fullest extent permitted by the laws below limitations and exclusions may not apply to you.
- Page 28 Hansgrohe, Inc. 1490 Bluegrass Lakes Parkway Alpharetta, GA 30004 Tel. 800-334-0455 Fax 770-889-1783 www.hansgrohe-usa.com...
