Hammer EX 300 BT Manual

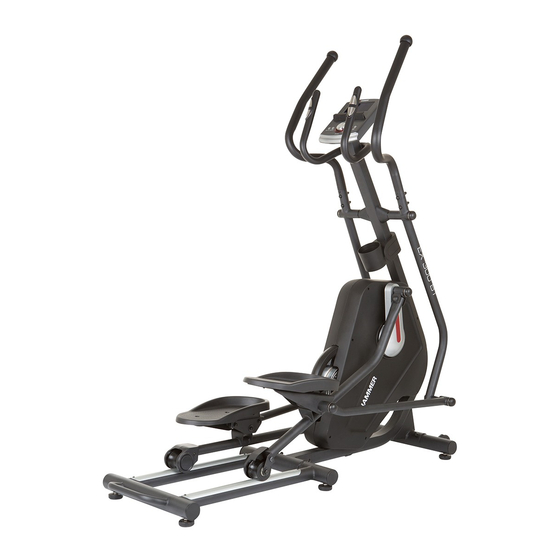

Cross-trainer ergometer
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EX 300 BT and is the answer not in the manual?

Questions and answers

Related Manuals for Hammer EX 300 BT

Summary of Contents for Hammer EX 300 BT

  • Page 2: Table Of Contents

    Index Inhaltsverzeichnis Seite/Page Safety instructions Sicherheitshinweise General Allgemeines Packaging Verpackung Disposal Entsorgung Assembly Montage Assembly Steps Montageschritte Care and Maintenance Pflege und Wartung Computer Computer Computer keys Computertasten Computer functions Computerfunktionen/Anzeigen Computer function setting Computer Inbetriebnahme 5.3.1 Immediate-Start function 5.3.1 Sofort-Start Funktion 5.3.2 Exercise with settings...

  • Page 3: Sicherheitshinweise

    1. Sicherheitshinweise 1. Safety instructions WICHTIG! IMPORTANT!  Es handelt sich bei diesem Cross-Trainer Ergometer um  The Cross-Trainer Ergometer is produced according to ISO ein drehzahlunabhängiges Trainingsgerät der Klasse HA, nach EN 20957-1/9 class HA. ISO EN 20957-1/9.  Max. Belastbarkeit 130 kg. ...

  • Page 4: Allgemeines

    2. Allgemeines 2. General Der Anwendungsbereich dieses Trainingsgerätes ist der This training equipment is for use at home. The equipment Heimbereich. Das Gerät entspricht den Anforderungen der complies with the requirements of EN ISO 20957-1/9 Class EN ISO 20957-1/9 Klasse HA. Die CE-Kennzeichnung bezieht HA.

  • Page 5: Montage

    3. Montage 3. Assembly Um den Zusammenbau des Gerätes für Sie so einfach wie In order to make assembly of the item as easy as possible for möglich zu gestalten, haben wir die wichtigsten Teile bereits you, we have preassembled the most important parts. Before vormontiert.
  • Page 6 Schritt / Step 2...
  • Page 7 Schritt / Step 3...
  • Page 8 Schritt / Step 4...
  • Page 9 Schritt / Step 5...
  • Page 10 Schritt / Step 6...
  • Page 11 Schritt / Step 7...
  • Page 12 Schritt / Step 8...
  • Page 13 Schritt / Step 9...
  • Page 14 Schritt / Step 10...

  • Page 15: Pflege Und Wartung

    4. Pflege und Wartung 4. Care and Maintenance Wartung Maintenance   Grundsätzlich bedarf das Gerät keiner Wartung principle, equipment does require  Kontrollieren Sie regelmäßig alle Geräteteile und den maintenance.  festen Sitz aller Schrauben und Verbindungen Regularly inspect all parts of the equipment and the ...

  • Page 16: Computerfunktionen/Anzeigen

    5.2 Computerfunktionen / Anzeigen 5.2 Computer functions Pedalumdrehungen pro Minute (Revolutions per minute, (15- Revolutions per minute.(15-200rpm). 200) SPEED SPEED Anzeige der Geschwindigkeit in km/h (0-99.99km/h). Es handelt Display of speed in km/h, 0-99.9km/h, (theoretical assumed sich um einen theoretischen Annahmewert, welcher nicht mit value), which cannot be compared with the speed value of a dem Wert eines normalen Fahrrades verglichen werden kann.

  • Page 17: Computer Inbetriebnahme

    5.3 Computer Inbetriebnahme 5.3 Computer Functions 5.3.1 Sofort-Start Funktion 5.3.1 Immediate-Start function Für eine optimale Benutzerfreundlichkeit Ihres Trainingsgerätes In order to provide optimum user friendliness of your training wurde die Möglichkeit eines schnellen und unkomplizierten equipment, an opportunity for quick and uncomplicated initiation Computerstarts geschaffen.

  • Page 18: Programme

    Es blinkt nun „CALORIES“. Durch Drehen des Push and Next is CALORIES. You may adjust the calories value with the Turn Knopfes können Sie die gewünschte zu verbrennende Push and Turn-button. It is not a must to set the calorie value. Kalorienanzahl (in 10kcal Schritten) vorgeben.

  • Page 19: Watt

    Vorgehen bei Target heart rate How to deal TargetHR Wählen Sie „TA“ durch Drehen des Push and Turn Knopfes aus . You may select “TA” with the Push and Turn-button. Drücken Sie MODE zur Bestätigung Confirm by pressing MODE. Mit dem Push and Turn Knopf können Sie nun Ihren gewünschten The exercise heartrate can be set by turning the Push and Turn- Trainingspuls vorgeben.

  • Page 20: Verbinden Mit Der App

    5.3.8 Verbinden mit der APP 5.3.8 Connecting the APP Laden Sie die APP „I Console“ herunter und instalieren Sie diese. Download and install „I Console“ from the apple store or google play store. Aktivieren Sie in ihrem Smartphone oder Table „Bluetooth“. Activate bluetooth in your smartphone or tablet.

  • Page 21: Technical Details

    6. Technische Details 6. Technical Details 6.1 Netzgerät (im Lieferumfang enthalten) 6.1 Power Supply (included in the scope of delivery) Schließen Sie das Kabel vom Netzgerät an der entsprechen- Connect the cable from the power supply to the respective den Buchse am hinteren, unteren Ende des Gehäuses an. socked on the lower rear end of the housing.

  • Page 22: Training Manual

    7. Trainingsanleitung 7. Training manual Training with the Ergometer is an ideal movement training for Training Ergometer ideales Bewegungstraining zur Stärkung wichtiger Muskelgruppen und strengthening important muscle groups and the cardio-circula- des Herz-/Kreislauf-Systems. tory system. Allgemeine Hinweise zum Training General notes for Training ...

  • Page 23: Training Control

    Anmerkung: Note: Da es „hoch- und niedrigpulsige“ Menschen gibt, können die indi- Because there are persons who have „high“ and „low“ pulses, viduellen optimalen Pulszonen (Aerobe Zone, Anaerobe Zone) the individual optimum pulse zones (aerobic zone, anaerobic im Einzelfall von denen der Allgemeinheit (Zielpulsdiagramm) zone) may differ from those of the general public (target pulse abweichen.

  • Page 24: Trainings Duration

    Wenn sich die Kondition verbessert hat, ist eine größere When condition has improved, higher intensity of training is Trainingsintensität notwendig damit die Pulsfrequenz die required in order for the pulse rate to reach the „training zone“; „Trainingszone“ erreicht, d.h. der Organismus ist nun leis- that is, the organism is capable of higher performance.
  • Page 25 Zielpuls-Diagramm / Target Pulse Diagram (Herzfrequenz/Alter) / (Heart Rate / Age) = 220- Age Max. heartrate *90% Max. heartrate *85% Suggested upper limit Max. heartrate *70% Suggested lower limit Alter/ Age...

  • Page 26: Explosion Drawing

    8. Explosionszeichnung Explosiondrawing...

  • Page 28: Parts List

    9. Teileliste / Parts list Position Bezeichnung Description Abmessung/Dimension Menge/Quantity 4108 -1 Hauptrahmen Main frame Lenkerstützrohr Handlebar post Beweglicher Arm, links Left movable arm Beweglicher Arm, rechts Right movable arm Linker Trittplattenarm Left pedal arm Rechter Trittplattenarm Right pedal arm Laufarm Drive tube Verbindungsplatte für Laufarm...
  • Page 29 Datenkabel Computer cable 600mm Kreuzschlitzschraube Crosshead screw ST2.9x12 Einstellschraube Adjustment screw M8x65 Riemenspanner Idler bracket Riemenspannrolle Idler wheel Unterlegscheibe Washer Ø12x Ø6x1.5 Sechskantschraube Hexhead screw M6x10 Wellenscheibe Wavy washer Ø6 Springring C-ring Ø20 Wellenscheibe Wavy washer Ø20xØ24x0.3 -82* Kugellager Ballbearing 6004-2Z Sechskantschraube Hexhead screw...

  • Page 30: Warranty (Germany Only)

    Gewährleistungsverpflichtungen des Verkäufers unberührt. Verschleißteile, welche in der Teileliste als diese ausgewiesen werden, unterliegen nicht den Garantiebedingungen. Der Garantieanspruch erlischt bei nicht bestimmungsgemäßem Gerbrauch, insbesondere in Fitness-Studios, Rehaeinrichtungen und Hotels. Importeur: Hammer Sport AG Von Liebig Str. 21 89231 Neu-Ulm...
  • Page 31 S E R V I C E - H O T L I N E Tel.: 0731-97488- 62 oder -68 Fax: 0731-97488-64 Montag bis Freitag von 09.00 Uhr bis 16.00 Uhr E-Mail: service@hammer.de  Art.-Nr.:4108 EX 300 BT Hammer Sport AG Serien Nr.: Abt. Kundendienst Von-Liebig-Str. 21 89231 Neu-Ulm Ort: ........Datum: ........

This manual is also suitable for:

4108

Table of Contents
