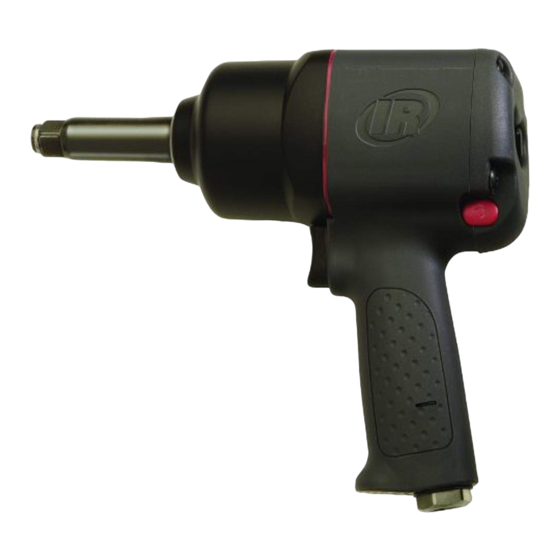

04580692 Edition 4 February 2018 Air Impact Wrench Models 2130 and 2130-2 Product Information Product Information Specifikace výrobku Especificaciones del producto Toote spetsifikatsioon Spécifications du produit A termék jellemzői Specifiche prodotto Gaminio techniniai duomenys Technische Produktdaten Ierices specifikacijas Productspecificaties Informacje o Produkcie Produktspecifikationer Информация...
Page 2
PMAX (Dwg. 04581666) IR # - NPT IR # - BS inch (mm) IR # IR # IR # IR # C241-810 C28241-810-B 3/8 (10) MSCF43 105-1lb 105-1lb 04580692_ed4...
Installation and Lubrication Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain condensate from valve(s) at low point(s) of piping, air filter and compressor tank daily. Install a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose coupling without internal shut-off, to prevent hose whipping if a hose fails or coupling disconnects.
Instalación y Lubricación Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX) en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de la tubería, filtro de aire y depósito del compresor de forma diaria. Instale una contracorriente de manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras den latigazos en caso de que una manguera falle o de que el...
Installation et Lubrification Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points bas de la tuyauterie, du filtre à air et du réservoir du compresseur. Installez un raccordement à air de sûreté...
Installazione e Lubrificazione La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal filtro dell’aria e dal serbatoio del compressore.
Montage und Schmierung Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen, Luftfilter und Kompressortank täglich ablassen. Eine Sicherheits- Druckluftsicherung gegen die Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch fehlerhaft ist oder sich eine Verbindung löst.
Installatie en Smering Om de maximale bedrijfsdruk ( Pmax) bij de luchtinlaat van het toestel te garanderen, moet de luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij lage punten van het leidingwerk, de luchtfilter en de compressortank. Monteer een beveiliging met de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op elke slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren als een slang valt of een koppeling losraakt.
Page 15
Modeller Stil Fremad Tilbagegående Type Størrelse Minut ft-lb (Nm) ft-lb (Nm) 2130 Pistol Kvadrat 1/2” 1200 25 - 350 (34 - 474) 550 max. (745 max.) Kvadrat 2130-2 Pistol 1/2” x 2” 1200 25 - 350 (34 - 474) 550 max. (745 max.) Forlænget...
Installation og Smøring Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk (PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes, luftfilterets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt størrelse i opadgående slange og brug en anti-piskeanordning tværs over enhver slangekobling uden intern aflukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling adskilles.
Installation och Smörjning Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets ingångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta punkter, luftfilter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström från slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern avstängning, för att motverka att slangen rycker till och en slang går sönder eller koppling lossar.
Installasjon og Smøring Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved verktøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftfilter og kompressortank. Monter en slangebruddsventil oppstrøms i slangen og bruk en antipiskeenhet over slangekoblinger uten intern avstengning, for å forhindre slangen i å piske ved funksjonsfeil eller utilsiktet frakobling.
Page 22
Asennus ja Voitelu Mitoita paineilmaletku vastaamaan työkalun suurinta käyttöpainetta (PMAX) työkalun tuloaukossa. Poista kondensoitunut vesi venttiilistä/venttiileistä putkiston alakohdasta/- kohdista, ilmansuodattimesta ja kompressorin säiliöstä päivittäin. Asenna oikeankokoinen ilmavaroke letkuun yläsuuntaan ja käytä piiskaefektin estävää laitetta letkuliitoksissa, joissa ei ole sisäistä sulkua, ettei letku lähde piiskaliikkeeseen, jos letku pettää tai liitos irtoaa. Katso sivun 2 piirros 04581666 ja taulukko.
Instalação e Lubrificação Dimensione a linha de alimentação de ar de modo a assegurar a presença da pressão de serviço máxima (PMAX) da ferramenta na entrada da ferramenta. Drene diariamente o condensado da(s) válvula(s) instalada(s) no(s) ponto(s) mais baixo(s) da(s) tubagem(ens), do filtro de ar e do reservatório do compressor.
Page 26
Εγκατάσταση και Λίπανση Προσαρμόστε το μέγεθος της γραμμής παροχής αέρα για τη διασφάλιση της μέγιστης πίεσης λειτουργίας (PMAX) στην είσοδο του εργαλείου. Αποστραγγίζετε καθημερινά το συμπύκνωμα από τη βαλβίδα(ες) στο χαμηλό σημείο(α) της σωλήνωσης, το φίλτρο αέρα και τη δεξαμενή συμπιεστή.
Namestitev in Mazanje Premer zračne dovodne cevi naj ustreza največjemu delovnemu pritisku (PMAX) na vstopnem priključku orodja. Vsakodnevno odvajajte kondenzat iz ventilov na najnižji točki cevovoda, zračnih filtrov in rezervoarja kompresorja. Namestite primerno veliko varnostno zračno varovalko v gornjem toku cevi in uporabljate napravo za preprečevanje opletanja preko spojev cevi brez notranjega izključitvenega ventila za prepričevanje zapletanje cevi, če cevi propade ali se spoj izključi.
Page 30
Inštalácia a Mazanie Zabezpečte veľkost’ prívodu vzduchu tak, aby sa zabezpečil maximálny prevádzkový tlak (PMAX) v mieste vstupu vzduchu. Denne odstraňujte kondenzáty z ventilu (ventilov) v spodnej časti (častiach) potrubia, vzduchového filtra a nádrže kompresora. Nainštalujte bezpečnostný vzduchový istič primeraného rozmeru na vrchný koniec hadice a protišvihové zariadenie cez všetky hadicové...
Page 32
Instalace a Mazání Zabezpecte velikost prívodu vzduchu tak, aby byl u vstupu do náradí zajišten jeho maximální provozní tlak (PMAX). Kondenzáty z ventilu (ventilu) ve spodní cásti (cástech) potrubí, vzduchového filtru a nádrže kompresoru odstranujte denne. Proti směru vedení nainstalujte bezpečnostní...
Paigaldamine ja Määrimine Maksimaalse töösurve (PMAX) tagamiseks tööriista sisendis valige õige läbimõõduga õhutoiteliin. Laske iga päev torustiku madalaima(te) punkti(de) ventiili(de)st, õhufiltrist ja kompressoripaagist välja kondensaat. Paigaldage vooliku järele nõuetekohaselt dimensioonitud õhukaitseklapp ja kasutage ilma sisemise sulgeklapita voolikuühendustel visklemisvastaseid seadmeid, et vältida vooliku visklemist selle purunemise või liite lahtituleku korral. Vt joonis 04581666 ja tabel lk 2.
Felszerelés és Kenés A levegőellátó vezeték méretét úgy válassza meg, hogy a szerszám bemenetén a maximális üzemi nyomás (PMAX) biztosított legyen. A szelep(ek)ből a csővezetékek legalacsonyabb pontján (pontjain), a légszűrőkből (6) és a kompresszortartályból naponta eressze le a kondenzátumot. Szereljen megfelelő méretű biztonsági levegőszelepet a tömlő előremenő ágába és használjon megfelelő...
Impulsų Momento Diapazonas Modeliai Konstrukcija Tiesiogine Eiga Atbuline Eiga Minutę Tipas Dydis ft-lb (Nm) ft-lb (Nm) 2130 Pistoletas Kvadratinis 1/2” 1200 25 - 350 (34 - 474) 550 max. (745 max.) Kvadratinis 2130-2 Pistoletas 1/2” x 2” 1200 25 - 350 (34 - 474) 550 max. (745 max.) Pailgintas Smūgiavimas...
Page 38
Prijungimas ir Tepimas Oro padavimo linijos dydis turi būti toks, kad užtikrintų didžiausią slėgį įrankio įleidimo antgalyje (PMAX). Kondensatą iš vožtuvo (-ų), esančio (-ių) žemiausioje vamzdyno (-ų) dalyje ir kompresoriaus bako išleiskite kasdien. Aukščiau žarnos sumontuokite apsauginį oro vožtuvą, o ties visomis žarnos jungiamosiomis movomis be vidinio uždaromojo įtaiso sumontuokite įtaisą, kuris neleistų...
Page 40
Uzstādīšana un Eļļošana SIzvēlieties tādu gaisa pieplūdes vada izmēru, lai nodrošinātu maksimālo darba spiedienu (PMAX) pie instrumenta ieejas. Katru dienu nolejiet kondensātu pa vārstu(iem) cauruļvadu, gaisa filtra un kompresora tvertnes zemākajā(os) punktā(os). Uzstādiet pareizā izmēra gaisa drošinātāju pirms šļūtenes un izmantojiet stabilizējošu ierīci ap katru šļūtenes savienojumu bez iekšējā...
Instalacja i Smarowanie Dopasuj rozmiar przewodu dopływu powietrza aby zapewnić maksymalne ciśnienie robocze (PMAX) na wlocie do narzędzia. Codziennie wypuszczać kondensat z zaworów w nisko położonych punktach instalacji rurociągowej, filtra powietrza i zbiornika sprężarki. Aby zapobiec biciu węża po uszkodzeniu lub rozłączeniu, zainstaluj właściwej wielkość bezpiecznik powietrzny i używaj na każdym połączeniu bez odcięcia, urządzenia zapobiegającemu biciu.
Page 43
Удара в Модели Стил Напред Назад Mинута Тип Размер ft-lb (Nm) ft-lb (Nm) 2130 Пистолет Квадратен 1/2” 1200 25 - 350 (34 - 474) 550 max. (745 Макс.) Квадрат 2130-2 Пистолет 1/2” x 2” 1200 25 - 350 (34 - 474) 550 max. (745 Макс.) разширен...
Page 44
Монтаж и Cмазване Размери на линията на подаване на въздух при които е осигурено максимално оперативно налягане на инструмента (PMAX) при входното отверстие на инструмента. Отводнителен канал на кондензата на вентила(ите) при ниската(те) точка(и) на тръбите, въздушен филтър и компресорния резервоар за всекидневна употреба. Инсталирайте правилно оразмерен обезопасителен...
Page 45
Motor Percuţii de Torsiune Modele Stil Sens Orar Sens Antiorar Minut Dimensiuni ft-lb (Nm) ft-lb (Nm) 2130 Pistol P trat 1/2” 1200 25 - 350 (34 - 474) 550 max. (745 max.) Echer 2130-2 Pistol 1/2” x 2” 1200 25 - 350 (34 - 474) 550 max. (745 max.)
Page 46
Instalare şi Lubrifiere Calibrul liniei de aer trebuie s asigure presiunea maxim de operare a dispozitivului (PMAX) la cuplajul de admisie aer. Drenaţi zilnic apa de condens de la valvule, din punctele mai joase ale sistemului, din filtrul de aer şi tancul compresorului. Instalaţi o siguranţ fuzibil pneumatic în amonte de furtun şi folosiţi un dispozitiv antişoc la orice cuplaj de furtun f r dispozitiv intern de închidere, pentru a preveni eventualele lovituri produse de furtun în cazul ruperii sau deconect rii accidentale.
Page 47
Ударов Диапазон Крутящего Момента Модель Дизайн в Вперед Реверс Mинуту Тип Размер футо-фунты (Нм) футо-фунты (Нм) 550 max. 2130 Поршень Квадратный 1/2” 1200 25 - 350 (34 - 474) (745 Макс.) Квадратный 550 max. 2130-2 Поршень 1/2” x 2” 1200 25 - 350 (34 - 474) Удлиненный...
Page 48
ПРЕДУПРЕЖДЕНИЕ Значения уровня шума и вибрации были вычислены в соответствии с общепризнанными международными стандартами на проведение испытаний. Воздействие на пользователя в конкретной сфере применения инструмента может отличаться от полученных результатов. Поэтому для определения степени опасности в этой конкретной сфере применения следует использовать показатели, полученные на...
Page 54
설치 및 윤활 공구 입구의 공구 최대 작동압(PMAX)에 맞게 에어 공급 라인을 조절합니다. 배관 낮은 지점의 밸브, 공기 필 터 및 컴프레서 탱크에서 응축액을 매일 배수합니다. 호스 고장이나 연결부가 분리될 때 호스 위핑 (whipping) 현상을 방지하려면 호스 업스트림에 맞는 크기의 안전한 에어-퓨즈를 설치하고 내부가 막히지 않도록 주의 해서 호스 연결부에 위핑 방지...
Pogon Preporučeni raspon momenta Udara u Modeli Stil Naprijed Nm Natrag Nm Vrsta Veličina (ft-lb) (ft-lb) 2130 Pištolj Kvadratni 1/2” 1200 25 - 350 (34 - 474) 550 max. (745 max.) Kvadratni 2130-2 Pištolj 1/2” x 2” 1200 25 - 350 (34 - 474) 550 max. (745 max.) produžetak...
Page 56
Instalacija i podmazivanje Dobro izmjerite dovod zraka kako biste osigurali maksimalni radni tlak (PMAX) na ulazu alata. Svaki dan ispustite kondenzat iz ventila pri dnu cjevovoda, zračnog filtra i spremnika kompresora. Instalirajte odgovarajući sigurnosni zračni osigurač uz crijevo i koristite uređaj protiv mlataranja crijeva na bilo kojoj spojnici za crijeva bez internog prekidnog ventila kako bi se spriječilo nekontrolirano mlataranje crijeva u slučaju puknuća ili ako se spojnica crijeva razdvoji.
