Limiteur De Couple - V2 HYPERFOR Manual

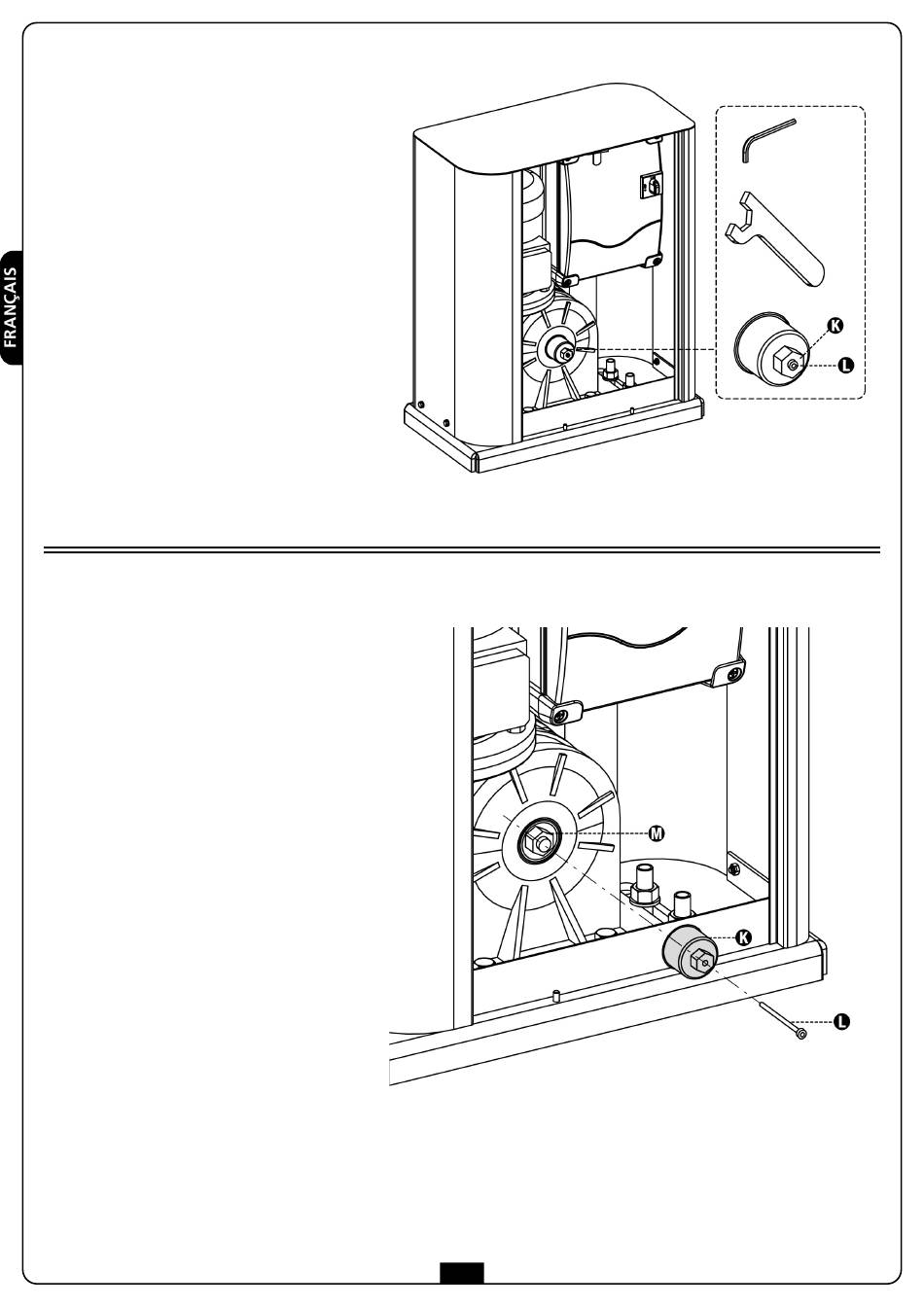

DEBLOCAGE MOTEUR
En cas de manque de courant, le portail peut être
débloqué en opérant sur le moteur :
1. Ouvrir le volet postérieur
2. Visser dans le sens contraire des aiguilles d'une
montre (filetage gauche), la bague K en
utilisant la clé de 19 fourni jusqu'au déblocage
du pignon
Pour rétablir l'automatisation procéder comme
suit :
1. Dévisser dans le sens des aiguilles d'une
montre (filetage gauche) la bague K jusqu'à la
limite donnée par la vis L
2. Fermer le volet postérieur

LIMITEUR DE COUPLE

Pour régler le couple du moteur, suivre les
instructions suivantes :
1. Ouvrir la porte arrière
2. Dévisser et extraire la vis L à l'aide de la clé à
six pans de 4 fournie
3. Dévisser dans le sens des aiguilles d'une
montre (filetage gauche) la bague K à l'aide de
la clé de 19 fournie jusqu'à son retrait total
4. Pour régler le couple du moteur, il faut
actionner l'écrou autobloquant M à l'aide
d'une clé de 27 :
- pour augmenter le couple, visser d'un
demi-tour l'écrou M ; actionner le moteur
pour vérifier si le couple est celui désiré,
éventuellement, visser encore l'écrou M
jusqu'à atteindre le niveau désiré
- pour diminuer le couple, dévisser d'un
demi-tour l'écrou M ; actionner le moteur
pour vérifier si le couple est celui désiré,
éventuellement, dévisser encore l'écrou M
jusqu'à atteindre le niveau désiré
5. Terminer le réglage en vissant dans le sens
contraire des aiguilles d'une montre (filetage
gauche) la bague K jusqu'à la butée (fin
filetage).
NOTA : si l'on visse la bague au-delà de la
butée, le moteur se bloque
6. Visser la vis L jusqu'à la butée
7. Fermer la porte arrière
