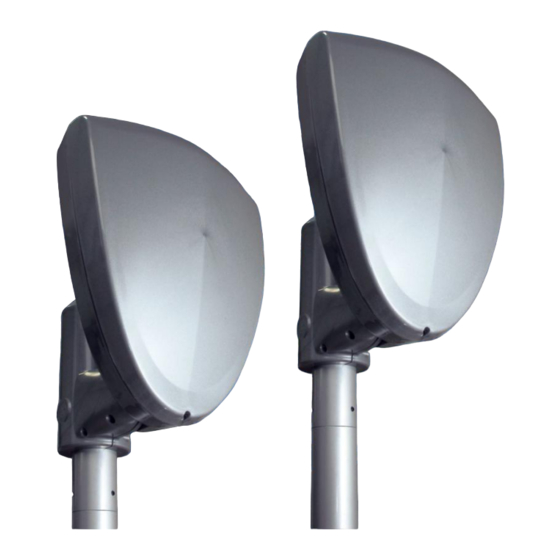

CORAL
Barriera a Microonde
per protezioni esterne
Manuale di Installazione
External Microwave Protection
Barrier
Installation Handbook
Edizione / Edition 1.0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CORAL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for cias CORAL

Summary of Contents for cias CORAL

  • Page 1 CORAL Barriera a Microonde per protezioni esterne Manuale di Installazione External Microwave Protection Barrier Installation Handbook Edizione / Edition 1.0...

  • Page 2: Table Of Contents

    © CIAS Elettronica S.r.l. Ed. 1.0 INDICE 1. DESCRIZIONE..................................3 1.1 D ..................................3 ESCRIZIONE 2 INSTALLAZIONE...................................4 2.1 M ..............................4 ONTAGGIO DELLE UNITÀ 2.2 N ................................4 UMERO DI RATTE 2.3 C ..............................5 ONDIZIONI DEL ERRENO 2.4 P ..............................5 RESENZA DI STACOLI 2.5 A ............................6...
  • Page 3 © CIAS Elettronica S.r.l. Ed. 1.0 INDEX 1. DESCRIPTION ..................................27 1.1 D ..................................27 ESCRIPTION 2. INSTALLATION ..................................28 2.1 B ................................28 ARRIER ASSEMBLY 2.2 N ..............................29 UMBER OF ECTIONS 2.3 G ...............................30 ROUND CONDITIONS 2.4 P ..............................30 RESENCE OF BSTACLES 2.5 A ..........................31...

  • Page 4: Descrizione

    CORAL è una barriera a microonde di CIAS per protezioni volumetriche perimetrali esterne. CORAL è in grado di rilevare la presenza di un corpo che si muove all’interno di un campo sensibile instauratosi tra il Trasmettitore (TX) e il Ricevitore (RX).

  • Page 5: Installazione

    CIAS Elettronica S.r.l. Ed. 1.0 2 INSTALLAZIONE 2.1 Montaggio delle unità Fissare le unità ricevente (Rx) e trasmittente (Tx) al palo “CORAL-SP” (opzionale) o ad un palo che abbia le caratteristiche riportate nella figura seguente: FORO PER USCITA CAVI DA IMPIANTO...

  • Page 6: Condizioni Del Terreno

    © CIAS Elettronica S.r.l. Ed. 1.0 ERRATO ERRATO CORRETTO CORRETTO CORRETTO CORRETTO Figura 1 2.3 Condizioni del Terreno E' sconsigliabile installare l'apparato lungo tratti dove vi siano: erba alta (maggiore di 10 cm), stagni, corsi d'acqua in senso longitudinale ed in generale tutti quei tipi di terreni la cui conformazione sia rapidamente variabile.

  • Page 7: Ampiezza Dei Fasci Sensibili

    Sensibilità sensibile Massima (”F”) a metà tratta [m] Sensibilità minima (”0”) Lunghezza della tratta [m] Figura 3a Altezza della zona sensibile a metà tratta per CORAL 100 sul piano verticale (campo libero) Pagina 6 di 59 Manuale di Installazione CORAL...

  • Page 8: Lunghezza Delle Zone Morte In Prossimità Degli Apparati

    La misura è da considerarsi tra il suolo e il centro dell'antenna. Con una sensibilità media, la distanza minima consigliata per effettuare l’Incrocio è di 5 m per le barriere CORAL-220 e di 3,5 m per le barriere CORAL- Sensibilità...
  • Page 9 Lunghezza zona morta [m] Figura 6 Lunghezza della zona morta in prossimità degli apparati in funzione dell’altezza dal centro dell’antenna al suolo per CORAL -220 Figura 7 - Sovrapposizione di due fasci sensibili in un incrocio- Pagina 8 di 59...

  • Page 10: Collegamenti

    © CIAS Elettronica S.r.l. Ed. 1.0 3. COLLEGAMENTI 3.1 Morsettiere, connettori e Funzionalità dei Circuiti 3.1.1 Circuito Trasmettitore 13,8V JP2 LED TAMPER FAULT SYNC Figura 8 Disposizione topografica dei componenti nel circuito Tx Nelle seguenti tabelle sono indicate le funzioni delle morsettiere presenti sulla scheda...
  • Page 11 © CIAS Elettronica S.r.l. Ed. 1.0 CONNETTORE J2 TRASMETTITORE connettore per oscillatore a microonde (DRO) Mors Simbolo Funzione Collegamento di Massa per Oscillatore a MW Collegamento per Oscillatore a MW Collegamento di Massa per Oscillatore a MW CONNETTORE J3 TRASMETTITORE...

  • Page 12: Circuito Ricevitore

    CIAS Elettronica S.r.l. Ed. 1.0 3.1.2 Circuito Ricevitore 13,8V ALARM FAULT Figura 9 Disposizione topografica dei componenti nel circuito Rx Nelle seguenti tabelle sono indicate le funzioni delle morsettiere presenti sulla scheda CORAL MORSETTIERA MS1 RICEVITORE Mors Simbolo Funzione 13,8V...
  • Page 13 © CIAS Elettronica S.r.l. Ed. 1.0 CONNETTORE J1 RICEVITORE connettore per rivelatore a microonde Mors Simbolo Funzione Collegamento di Massa per Rivelatore a Microonde Collegamento per Rivelatore a Microonde (Detector) Collegamento di Massa per Rivelatore a Microonde CONNETTORE J3 RICEVITORE Connettore 16 pin per misure.
  • Page 14 © CIAS Elettronica S.r.l. Ed. 1.0 SELETTORE DI FUNZIONI SUL RICEVITORE N° Simbolo Funzione Posizione 1 = Allineamento Barriera Posizione 2 = Acquisizione Canale, Valore di Campo e Indicazione della Qualità dell’Allineamento Posizione 3 = Walk Test e verifica della Qualità dell’Allineamento Posizione 4 = Normale operatività...

  • Page 15: Circuito Alimentatore E Carica Batteria

    © CIAS Elettronica S.r.l. Ed. 1.0 3.3.3 Circuito Alimentatore e Carica Batteria 13,8V MS 3 MS 1 MS 2 13,8V MORSETTIERA MS1 ALIMENTATORE Mors Simbolo Funzione 19 V~ Ingresso Tensione di Alimentazione Alternata (19-24 V~) or (24V ) 19 V~...
  • Page 16 © CIAS Elettronica S.r.l. Ed. 1.0 CONNETTORE CN1 ALIMENTATORE Mors Simbolo Funzione 13,8V Positivo per alimentazione circuito (+13,8V ) Negativo per alimentazione circuito Positivo per presenza rete (+14,6V ) LED DELL’ALIMENTATORE N° Simbolo Funzione Default Indicazione Presenza Rete FUSIBILE DELL’ALIMENTATORE N°...

  • Page 17: Collegamento All'alimentazione Principale

    È possibile utilizzare il trasformatore di sicurezza Toroidale mod. TRTOR montato all’interno delle teste Tx e Rx di CORAL. In ogni caso occorre attenersi scrupolosamente alle prescrizioni contenute nelle leggi e normative vigenti in materia di installazioni fisse di apparati collegati permanentemente alla rete di alimentazione come la Legge 46/90 e la Normativa CEI 64-8.

  • Page 18: Collegamento Alla Centrale

    © CIAS Elettronica S.r.l. Ed. 1.0 3.3 Collegamento alla Centrale Le connessioni alla Centrale di elaborazione devono essere effettuate mediante cavi schermati. 3.3.1 Contatti di allarme: Allarme, Guasto, Manomissione Le uscite degli apparati sono costituite sul ricevitore da 3 contatti normalmente chiusi liberi da potenziale, per la segnalazione dei seguenti stati: •...

  • Page 19: Connessioni Per Sincronismo

    © CIAS Elettronica S.r.l. Ed. 1.0 3.3.2 Connessioni per Sincronismo Per effettuare il Sincronismo tra due Trasmettitori occorre connettere tra loro i morsetti 2 “SYNC” ed i morsetti 1 “GND” della morsettiera MS2 dei due Trasmettitori. È Inoltre necessario selezionare un Trasmettitore come “Master” e l’altro come “Slave”...

  • Page 20: Allineamento E Verifica

    4. ALLINEAMENTO E VERIFICA 4.1 Allineamento e Verifica Le barriere CORAL sono dotate di un sistema di allineamento elettronico, di un sistema di regolazione dei parametri di lavoro e di un sistema di test, che rendono particolarmente semplici ed efficaci sia le operazioni di installazione che di manutenzione periodica, senza la necessità di utilizzare particolari strumenti.

  • Page 21: Operazioni Sul Ricevitore

    © CIAS Elettronica S.r.l. Ed. 1.0 5. Poiché l’allineamento verticale richiede di operare sullo snodo passacavo interno alla testa, attendere, prima di richiudere la testa, il termine delle operazioni di allineamento. 6. Alla fine delle operazioni, richiudere la testa a MW, accostando il radome al fondo ,quindi avvitare le 5 viti.
  • Page 22 S1 del ricevitore, oscurare momentaneamente l’emissione di radiofrequenza (per esempio passando una mano davanti all’antenna del trasmettitore), in questo modo una sola persona potrà facilmente ed efficacemente effettuare l’allineamento delle barriere CORAL. g. Ottenuto il miglior puntamento (quindi il massimo segnale disponibile) bloccare il movimento orizzontale sia sul Ricevitore sia sul Trasmettitore.
  • Page 23 è possibile regolare la sensibilità della barriera CORAL, agendo sul commutatore SW5. La regolazione di default è “7” e rappresenta la regolazione ottimale nella maggior parte dei casi. Volendo aumentare la sensibilità, occorre regolare questo commutatore a valori maggiori, cioè: “8”, “9”, “A”,...
  • Page 24 Portando il commutatore di funzione SW1 in posizione 4, si ripristina la normale operatività della barriera CORAL. La normale operatività, è ripristinata anche quando si chiude il radome, qualunque sia la posizione del commutatore SW1. 6. Le soglie di mascheramento sono poste una sopra ed una sotto il valore di campo memorizzato durante la fase di Acquisizione Parametri di lavoro (SW1 in posizione 2 fase “j”).

  • Page 25: Ricerca Guasti

    © CIAS Elettronica S.r.l. Ed. 1.0 5. MANUTENZIONE E ASSISTENZA 5.1 Ricerca Guasti In caso di falsi allarmi, verificare i parametri riscontrati durante l’Installazione che saranno stati registrati nell’apposita Scheda di Collaudo allegata e se si riscontrano delle variazioni che eccedono i limiti indicati, rivedere i relativi punti nel capitolo “...

  • Page 26: Caratteristiche

    Potenza 20mW 500 mW e.i.r.p Modulazione On/off Duty-cycle 50/50 Numero di canali Portata CORAL 100 100 m Portata CORAL 220 220 m Tensione d'alimentazione ( V ∼ ) : 17 V 19 V 24 V Tensione d'alimentazione ( V 11,5 V...

  • Page 27: Caratteristiche Funzionali

    © CIAS Elettronica S.r.l. Ed. 1.0 6.2 Caratteristiche Funzionali Analisi del Segnale Secondo Modelli Comportamentali Analisi della Frequenza del Canale di Modulazione impiegato (16 canali) Analisi del Valore Assoluto del Segnale ricevuto per garantire un buon rapporto segnale/rumore. (Segnale Basso)
  • Page 28 CORAL is a microwave barrier of CIAS specifically designed to external volumetric protection. It detects something which is moving between the Transmitter (TX) and the Receiver (RX). CORAL analyze the received signal and processed in order to obtain the maximum performance, therefore less false alarms rate and more security.
  • Page 29 Ed. 1.0 2. INSTALLATION 2.1 Barrier assembly To install the CORAL barrier fix the Tx head on one pole, and the Rx head on another pole. Is available (Optional) the “CORAL-SP” which is specifically designed to be used to install CORAL.
  • Page 30 © CIAS Elettronica S.r.l. Ed. 1.0 2.2 Number of Sections Before the installation, we have to think about how to install the system. Therefore, remember that it’s always preferable to install a even number of section. This because in a close perimeter which is made of an odd number of sections it’s present one corner where there are one Transmitter and one Receiver which produce an interference between themselves.
  • Page 31 © CIAS Elettronica S.r.l. Ed. 1.0 2.3 Ground conditions It’s advise against to install the equipment along sections where are present high grass (more than 10 cm), ponds, longitudinal stream, and all those types of grounds which its conformation is rapidly changeable.
  • Page 32 Half range Maximum sensitive zone sensitivity (”F”) dimension [m] Minimum sensitivity (”0”) Range [m] Figure 3 Horizontal plane Half range sensitive zone dimension for CORAL 100 (free space) Maximum Half range sensitive zone sensitivity (”F”) dimension [m] Minimum sensitivity (”0”)
  • Page 33 © CIAS Elettronica S.r.l. Ed. 1.0 Half range Maximum sensitive zone sensitivity (”F”) diameter [m] Minimum sensitivity (”0”) Range [m] Figure 4 Half range sensitive zone diameter for CORAL 220 (free space) page 32 of 51 Installation Handbook CORAL...
  • Page 34 (”F”) centre height Minimum from ground [cm] sensitivity (”0”) Dead Zone lenght [m] Figure 5 CORAL 100 Dead zone length near the equipment versus antenna centre height from ground. Maximum Antenna centre sensitivity (”F”) height from Minimum ground [cm] sensitivity (”0”)
  • Page 35 © CIAS Elettronica S.r.l. Ed. 1.0 page 34 of 51 Installation Handbook CORAL...
  • Page 36 JP2 LED TAMPER FAULT SYNC Figure 8 Layout of connectors, jumpers, LEDs and presetting in transmitter board The following tables show the connector pin functions present on the CORAL Transmitter TRANSMITTER TERMINAL BLOCK MS1 Term Symbol Function 13,8V Positive circuit alimentation (+13,8V )
  • Page 37 © CIAS Elettronica S.r.l. Ed. 1.0 CONNECTOR J2 TRANSMITTER Term Symbol Function Ground connection oscillator Connection for MW oscillator Ground connection oscillator CONNECTOR J3 TRANSMITTER Term Symbol Function N.C. Not connected Ground N.C. Not connected +13,8 V Power supply (13,8 V ) N.C.
  • Page 38 © CIAS Elettronica S.r.l. Ed. 1.0 3.1.2 Receiver Circuit 13,8V ALARM FAULT Figure 9 Layout of connectors, jumpers, LED and presetting in receiver board The following tables shows the connector pin functions present on CORALReceiver board. RECEIVER TERMINAL BLOCK Tem Symbol...
  • Page 39 © CIAS Elettronica S.r.l. Ed. 1.0 RECEIVER TERMINAL BLOCK Term Symbol Function Ground connection for MW detector Connection for MW detector Ground connection for MW detector CONNECTOR J3 RECEIVER 16 pins to measurements (Instrument STC95) Term Symbol Function N.C. Not Connected Ground N.C.
  • Page 40 © CIAS Elettronica S.r.l. Ed. 1.0 SWITCHES TO SET THE WORKING-PARAMETERS N° Symbol Function Regulation of the anti-masking control sensitivity (“0” = Low sensible, “F” = High sensible, Default “8”) Barrier Sensitivity regulation (“0” = Low sensitivity, F High Sensitivity, Default “7”) Type of answer of the barrier intrusion (Default = “5”)
  • Page 41 © CIAS Elettronica S.r.l. Ed. 1.0 3.3.3 Power supply and Battery recharge circuit 13,8V MS 3 MS 1 MS 2 13,8V TERMINAL BLOCK MS1 POWER SUPPLY Term Symbol Function 19 V~ Alternate Alimentation Input (19-24 V~) or (24V ) 19 V~...
  • Page 42 © CIAS Elettronica S.r.l. Ed. 1.0 CONNECTOR CN1 POWER SUPPLY Term Symbol Function 13,8V Positive for Power supply circuit (+13,8V ) Negative for Power supply circuit Positive for main presence (+14,6V ) LED POWER SUPPLY N° Symbol Function Default Main presence indication FUSE POWER SUPPLY N°...
  • Page 43 © CIAS Elettronica S.r.l. Ed. 1.0 3.2 Equipment Connection to the Power Supply Even when the equipment is Direct Current powered ( 13,8 V they still operate properly, but it is advisable to power it by Alternating Current ( 19 V...
  • Page 44 © CIAS Elettronica S.r.l. Ed. 1.0 3.3 Connection to the Control Panel The connections to the Control Panel have to make using screened cables. 3.3.1 Alarm contacts: Alarm, Tamper, Fault On transmitter and receiver PCB are present 3 relays. These Relays are static with dry contacts normally closed.
  • Page 45 Remark: for high risk protection it’s necessary a Periodic Test for the equipments. By means for these control panel will be able to detect tamper action. For the Test function activation it witch have CORAL-Test instrument; it’s possible to test the microwave barrier, temporary switching-off the transmitter.
  • Page 46 4.1 Adjustment and Testing A built in electronic alignment, parameter set and test tool, is provided in the receiver head of the CORAL barriers. This is a very useful system both for installation and periodical maintenance without any other instrument.
  • Page 47 © CIAS Elettronica S.r.l. Ed. 1.0 6. Because of to do the vertical alignment is necessary operate on the junction inside the head, is advisable to wait until the end of the alignment operation to close the head. 7. Finally close the MW head using the 5 screws to fix the radome.
  • Page 48 © CIAS Elettronica S.r.l. Ed. 1.0 Press again the button S1, the sound will has a lower intermittent frequency. Now change again the horizontal orientation. In the event that during the orientation operation, the frequency of the intermittent sound decreases, means that the received signal decreased, therefore move the head in the opposite direction.
  • Page 49 © CIAS Elettronica S.r.l. Ed. 1.0 5. Turn the functions’ switch SW1 in the position 3, it enables the Wak-Test function. In this condition the barrier generate sounds related to the variation in the microwave beam. During this operation you can change de parameters ( sensitivity SW5 and type of answer SW6).
  • Page 50 © CIAS Elettronica S.r.l. Ed. 1.0 m. Turn the functions’ switch SW1 in the position 4, the barrier return to the normal functionality. The normal functionality is restore also when the radome is close, independently of the position of the SW1.
  • Page 51 © CIAS Elettronica S.r.l. Ed. 1.0 5. MAINTENANCE AND ASSISTANCE 5.1 Troubleshooting In case of false alarm, check the parameters recorded during the Installation phase (on attached Test Sheet), if there are divergences with permitted limits check again the related points in chapter "Adjustment and Testing (4)"...
  • Page 52 © CIAS Elettronica S.r.l. Ed. 1.0 6. CHARACTERISTICS 6.1 Technical characteristics TECHNICAL CARACTERISTICS Note Frequency 9,46 GHz 10,6 GHz Maximum power 20mW 500 mW e.i.r.p. Modulation on/off Duty-cycle 50/50 Number of channels Range: CORAL 100 100 m CORAL 220 220 m Power supply ( V ∼...
  • Page 53 © CIAS Elettronica S.r.l. Ed. 1.0 6.2 Functional Characteristics Analysis Signal processing according to behaviour model. Analysis Modulation channel frequency processing (16 channels) Analysis Absolute received signal value processing, To guarantee the S/N optimal value (Low level signal). Analysis Absolute received signal value processing, for fault detection, behaviour deterioration, masking.
  • Page 54 SCHEDA DI COLLAUDO – TEST SHEET CORAL TX NUMERO DI SERIE SERIAL NUMBER: Cliente/Customer Indirizzo/Address Barriera /Barrier N° VALORI MISURATI SUL TRASMETTITORE – MEASURED VALUES ON THE TRASMITTER VALORI MISURATI VALORI TIPICI MISURE MEASURED VALUES STANDARD MEASUREMENTS INSTALLAZIONE MANUTENZIONE VALUES...
  • Page 55 SCHEDA DI COLLAUDO – TEST SHEET CORAL RX NUMERO DI SERIE SERIAL NUMBER: Cliente/Customer Indirizzo/Address Barriera /Barrier N° VALORI MISURATI SUL RICEVITORE – MEASURED VALUES ON THE RECEIVER VALORI MISURATI VALORI TIPICI MISURE MEASURED VALUES MEASUREMENTS INSTALLAZIONE MANUTENZIONE STANDARD INSTALLATION...
  • Page 56 NOTE:...
  • Page 57 Con la presente, CIAS Elettronica, dichiara che questo rivelatore di intrusione “CORAL ” è conforme ai requisiti essenziali ed alle altre disposizioni rilevanti della Direttiva 1999/5/CE (Art.3.1 -3.1 -3.2) Hereby, CIAS Elettronica, declares that this movement detector “CORAL ” is in compliance with the essential requirement and other relevant provisions of Directive 1999/5/EC (Art.3.1...
