2. INSTALLATION

2.1 Pré-requis
Pour l'utilisation et la configuration du boîtier de commande GSM, les éléments suivants sont requis :
- un téléphone portable disponible dans le commerce avec une carte SIM,
- une carte SIM supplémentaire à installer dans le boîtier de commande GSM. Nous recommandons une carte
SIM avec contrat minimum comprenant les SMS en illimités ainsi que la possibilité de recevoir des appels
téléphoniques.
Le forfait doit être de type Business M2M avec voix (option DTMF activée) et SMS activés. La
compatibilité de l'équipement est confirmée avec le forfait Orange Business M2M avec voix et SMS
activés. Pour tout autre opérateur, un test préalable doit être réalisé par vos soins avant la mise en
service.
Ces équipements ne sont pas livrés avec le boîtier de commande GSM.

2.2 Modification du code PIN de la carte SIM

En sortie d'usine ou après un retour en configuration usine, le code PIN par défaut attendu par le
boîtier de commande GSM est : 1513.
Il est donc obligatoire d'attribuer à la carte SIM ce même code PIN (1513).
Pour cela, respecter les étapes suivantes :
1- Insérer la carte SIM prévue pour le boîtier de commande GSM dans un téléphone portable,
2- Modifier le code PIN par défaut de la carte SIM par le code 1513 en suivant le mode
d'emploi du téléphone portable,
3- Retirer la carte SIM avec le code PIN modifié du téléphone portable.
Note: certains opérateurs permettent de définir le code PIN de la carte SIM lors de sa
commande.
2.3 Installation mécanique

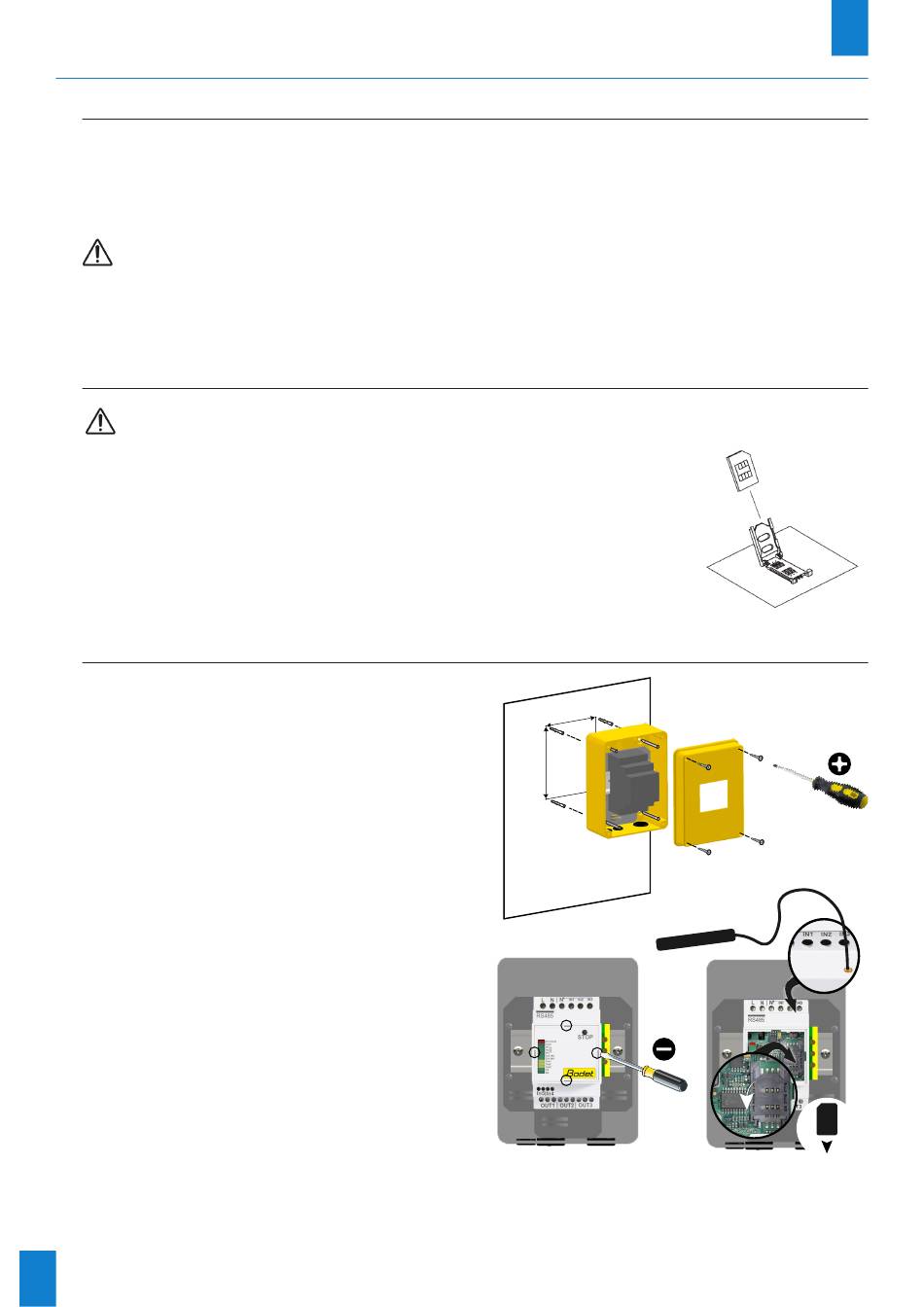

1- Percer 4 trous dans un mur suivant la disposition et les
cotes dimensionnelles indiquées ci-contre:
2- Mettre en place les chevilles dans les perçages,
3- Ouvrir le coffret en dévissant les 4 vis de fermeture et en
retirant le couvercle,
4- Fixer le coffret au mur avec 4 vis,
5- Ouvrir la trappe centrale du boîtier GSM à l'aide d'un petit
tournevis plat,
6- Faire basculer le slot SIM et insérer la carte SIM avec le
code PIN modifié dans le boîtier GSM puis remettre le slot
dans sa position initiale,
7- Refermer la trappe centrale en veillant à ne pas
endommager les LEDs d'état,
8- Faire passer le câble de l'antenne GSM par le passe-fils A
puis dans son embase dédiée,
9- Brancher l'antenne GSM au boîtier,
10- Positionner et fixer l'antenne GSM (un adhésif se trouve
au dos), à moins de 3 mètres (longueur maximale du câble)
du boîtier (l'antenne doit impérativement se trouver à
l'extérieur du coffret et disposer d'une qualité de réception
correcte).
11- Faire passer le câble secteur par le passe-fils C du coffret
puis dans son embase dédiée,
12- Effectuer les branchements électriques suivant les
instructions données dans la partie 2.4 Installation
électrique de la notice,
Note : le branchement d'un câble 2 paires est déjà réalisé
en usine côté boitier. Ce câble passe aussi par le passe-fil A.
13- Attacher tous les câbles à leur embase avec un collier,
14- Refermer le coffret avec son couvercle en revissant les 4
vis de fermeture.
30
72
112
A B C
FR
SIM
