Movement EDGE SHOULDER Assembling Manual page 90

MONTAJE

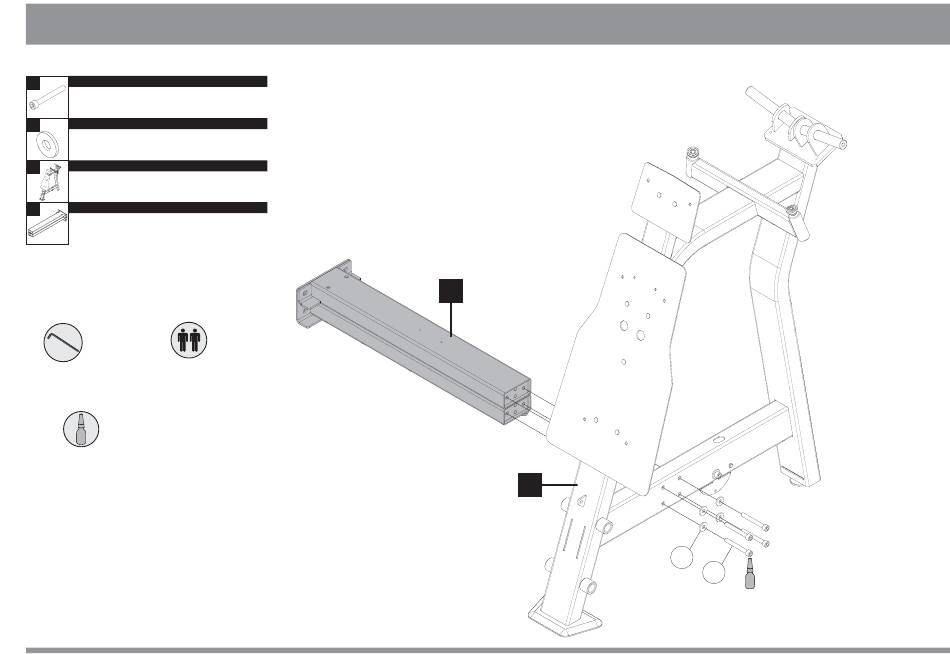

PASO 1 MONTAJE DE LA BARRA DE CONEXIÓN
NOMBRE
1
Tornillo Cab. Cil. Hexag.
Int M10X80
NOMBRE
2
Arandela lisa
M10
NOMBRE
A
Chassi
B NOME
Barra de conexión
Para este montaje
Herramientas
sugerimos que se
Allen 8 mm
haga entre dos
personas
Adhesivo Traba Rosca
Torque medio
Cantidad
4x
Cantidad
4x
B
A
15
2
1
