Movement EDGE SHOULDER Assembling Manual page 105

MONTAJE

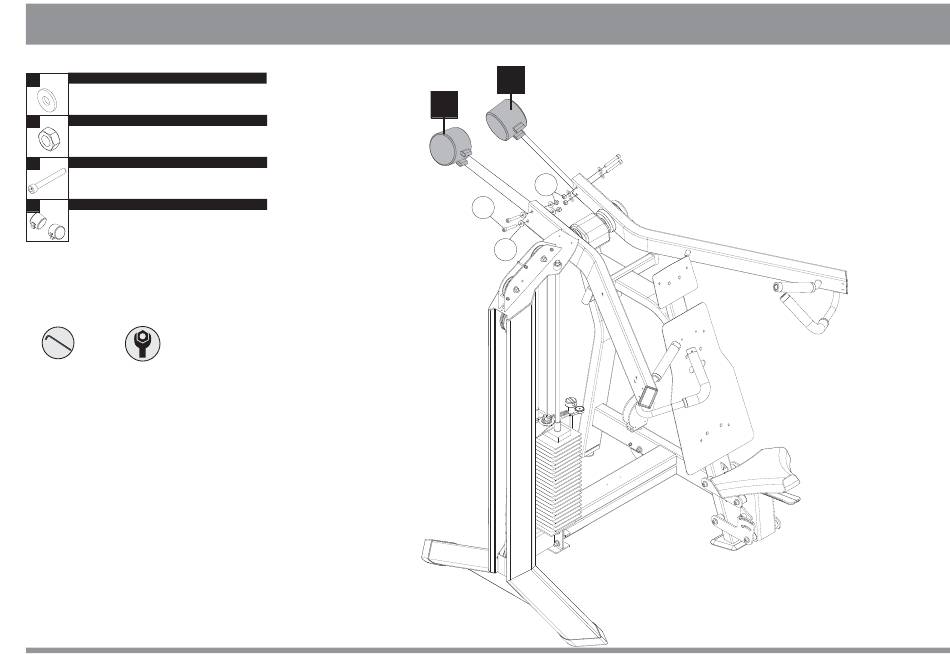

PASO 14 - MONTAJE DEL CONTRAPESO
2 NOMBRE
Arendela lisa
M10
5
NOMBRE
Tuerca Hexagonal
M10
33
NOMBRE
Tornillo Cab. Cil. Hexag.
Int.
U
NOMBRE
Contra peso
INSTRUCCIONES
1 - Monte los contrapesos (U) en los brazos
(S) utilizando los tornillos (33), arandelas (2)
y tuercas (5).
Herramientas
Herramientas
Allen 8 mm
Llave Fija 17 mm
Cantidad
8x
Cantidad
4x
Cantidad
4x
U
U
5
33
2
30
