Parafuso Cabeça Sextavada; Nome Qtd; Porca Sextavada Inserto 2X M6; Suporte Do Cabo - Movement EDGE SHOULDER Assembling Manual

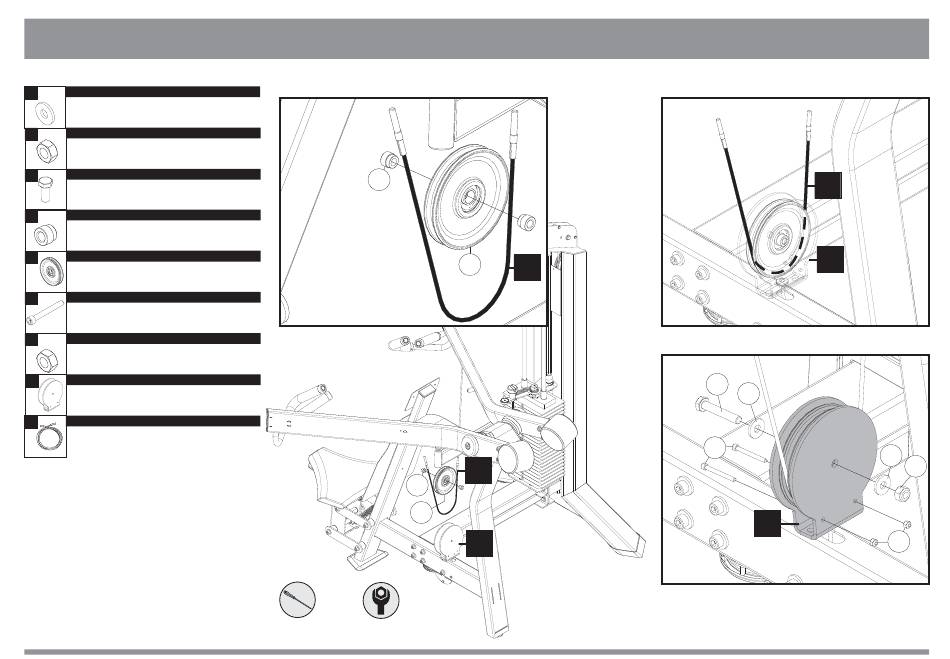

PASSO 15 - PASSAGEM DO CABO DE AÇO DOS BRAÇOS
2 NOME
Arruela lisa
M10
5 NOME
Porca sextavada inserto
M10
34 NOME
Parafuso cabeça sextavada
M10X60
35 NOME
Bucha da roldana
36 NOME
Roldana
37 NOME
Parafuso Cab. Cil. Sext. Int.
M5X50
47 NOME
Porca Sextavada Inserto
M5
D NOME

Suporte do cabo

V NOME
Cabo de aço

Figura 15-1

Qtd
2x
Qtd
1x
Qtd
35
1x
Qtd
2x
Qtd
1x
Qtd
2x
Qtd
2x
35
36
Ferramentas Ferramentas
Chave Fixa 17 mm
Chave Philips
36 V
V
D
30
MONTAGEM
Figura 15-2
V
D
Figura 15-3
34
2
37
D
2
5
47
