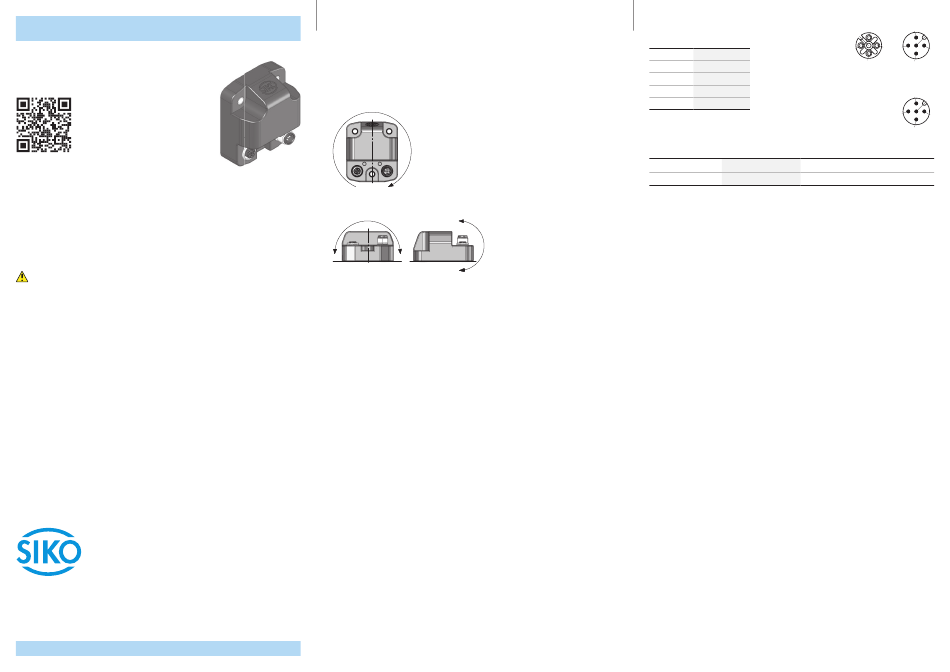

Siko IKM360R Quick Start Manual

Kurzanleitung

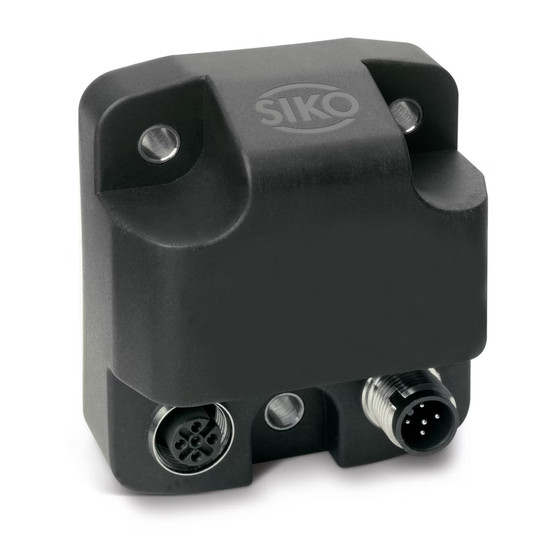

IKM360R
Neigungssensor
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/ikm360r
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass der Nei-
gungssensor richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2 Telefon: + 49 7661 394-0
79256 Buchenbach Telefax: + 49 7661 394-388
www.siko-global.com Service: support@siko-global.com
IKM360R · Datum 06.04.2021 · Art. Nr. 90436 · Änd. Stand 72/21
Mechanische Montage
Der IKM360R ist ein vorkalibriertes Gerät, das sofort in Betrieb genommen wer-
den kann. Die Montagefläche muss plan und frei von Staub und Fett sein. Ver-
wenden Sie 3 Stück M5 Zylinderschrauben und Unterlegscheiben zur Befesti-
gung. Beachten Sie das gleichmäßige Anzugsmoment von 4.5 Nm der Schrau-
ben. Montieren Sie den Neigungssensor möglichst verspannungsfrei.
Die Seite mit dem Typenschild ist die Oberseite des Neigungssensors.
Anzahl Achsen 1
Ausgangspunkt
Mitte Winkelstellung
Z = 0°
(Werkseinstellung)
Anzahl Achsen 2
X = 0°
+Y
Y = 0°
-X +X
-Y
X-Achse Y-Achse
Montagehinweise
Gehen Sie sorgfältig mit dem Neigungssensor um. Folgende Punkte führen
unverzüglich zum Verfall der Garantie:
• Zerlegen oder Öffnen des Neigungssensors.
• Schläge auf den Neigungssensor, da dadurch interne Elemente beschädigt
werden können.
Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf den Neigungssensor oder dessen Anschlussleitung einwirken können!
• Alle Leitungen für den Neigungssensor müssen geschirmt sein.
• Elektrische Verbindungen nicht unter Spannung anschließen oder lösen.
• Verdrahtungsarbeiten spannungslos durchführen.
• Litzen mit geeigneten Aderendhülsen versehen.
• Die Masse (GND) muss mit dem Schutzleiter (PE) verbunden sein.
• Die Verdrahtung von Abschirmung und Masse (GND) muss sternförmig und
großflächig erfolgen. Der Anschluss der Abschirmung an den Potentialaus-
gleich muss großflächig (niederimpedant) erfolgen.
• Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindungen
zu überprüfen.
• Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Schirmbleche oder metallisierte Gehäuse verwen-
den.
Anschlussbelegung
Signal PIN E12 + E12E
nc 1
+UB 2
GND 3
CAN_H 4
CAN_L 5
Technische Daten
Elektrische Daten Ergänzung
Betriebsspannung 8 ... 36 V DC verpolsicher
Stromaufnahme ≤100 mA ohne Last
E12: Bus OUT Bus IN
2 2
5
5
3 3
1 1
4
4
Ansichtseite = Steckseite
E12E: Bus IN
2
5
Ansichtseite =
3
1
Steckseite
4
