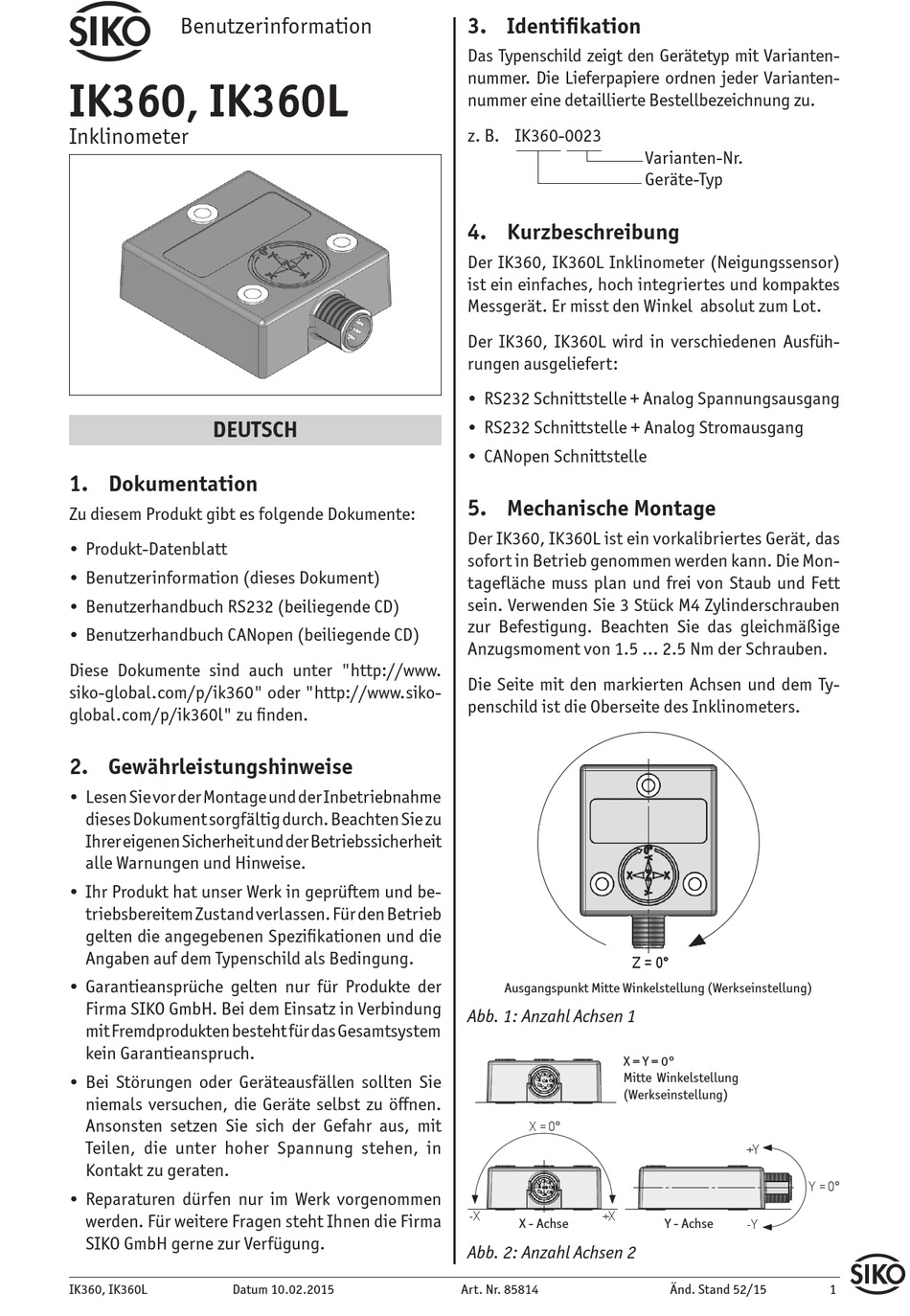

Benutzerinformation
IK360, IK360L
Inklinometer
DEUTSCH
1. Dokumentation
Zu diesem Produkt gibt es folgende Dokumente:
• Produkt-Datenblatt
• Benutzerinformation (dieses Dokument)
• Benutzerhandbuch RS232 (beiliegende CD)
• Benutzerhandbuch CANopen (beiliegende CD)
Diese Dokumente sind auch unter "http://www.
siko-global.com/p/ik360" oder "http://www.siko-
global.com/p/ik360l" zu finden.
2. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegebenen Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Bei Störungen oder Geräteausfällen sollten Sie
niemals versuchen, die Geräte selbst zu öffnen.
Ansonsten setzen Sie sich der Gefahr aus, mit
Teilen, die unter hoher Spannung stehen, in
Kontakt zu geraten.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
IK360, IK360L
Datum 10.02.2015
3. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z. B. IK360-0023
4. Kurzbeschreibung
Der IK360, IK360L Inklinometer (Neigungssensor)
ist ein einfaches, hoch integriertes und kompaktes
Messgerät. Er misst den Winkel absolut zum Lot.
Der IK360, IK360L wird in verschiedenen Ausfüh-
rungen ausgeliefert:
• RS232 Schnittstelle + Analog Spannungsausgang
• RS232 Schnittstelle + Analog Stromausgang
• CANopen Schnittstelle
5. Mechanische Montage
Der IK360, IK360L ist ein vorkalibriertes Gerät, das
sofort in Betrieb genommen werden kann. Die Mon-
tagefläche muss plan und frei von Staub und Fett
sein. Verwenden Sie 3 Stück M4 Zylinderschrauben
zur Befestigung. Beachten Sie das gleichmäßige
Anzugsmoment von 1.5 ... 2.5 Nm der Schrauben.
Die Seite mit den markierten Achsen und dem Ty-
penschild ist die Oberseite des Inklinometers.

Ausgangspunkt Mitte Winkelstellung (Werkseinstellung)
Abb. 1: Anzahl Achsen 1
X = Y = 0°
Mitte Winkelstellung
(Werkseinstellung)



X - Achse
Abb. 2: Anzahl Achsen 2
Art. Nr. 85814
Varianten-Nr.
Geräte-Typ


Y - Achse

Änd. Stand 52/15
1
