novotechnik TEX Series User Manual

TEX Gebrauchsanleitung
TEX User manual
1

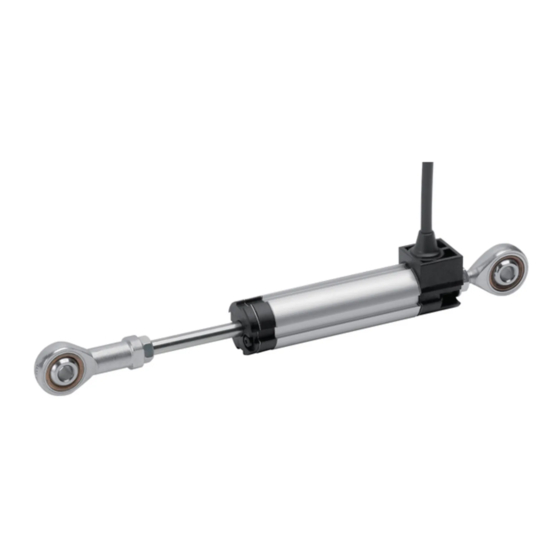

Allgemeine Beschreibung
Die Baureihe TEX ist ein potentiometrischer Wegaufnehmer für
direkte, genaue und absolute Messung von Wegen bzw. Längen
in der Steuerungs-, Regelungs- und Messtechnik.
2
Sicherheitshinweise
Unsere Produkte sind regelmäßig nicht für Luft- und
Raumfahrtanwendungen zugelassen und dürfen nicht in
kerntechnischen oder militärischen, insbesondere ABC-relevanten
Applikationen verwendet werden.
Weitere Informationen s. unsere AGBs.
2.1 Bestimmungsgemäße Verwendung
Der Wegaufnehmer wird zu seiner Verwendung in eine Maschine
oder Anlage eingebaut. Er bildet zusammen mit einer Steuerung
(z.B. SPS) ein Wegmesssystem und darf auch nur für diese
Aufgabe eingesetzt werden.
Unbefugte Eingriffe, nicht bestimmungsgemäße Verwendung oder
Nichtbeachtung der Montagehinweise führen zum Verlust von
Gewährleistungs-, Garantie- und Haftungsansprüchen.
2.2 Installation & Inbetriebnahme
Der Wegaufnehmer ist nur von Fachpersonal und unter
Berücksichtigung aller geltenden Sicherheitsbestimmungen in
Betrieb zu nehmen. Alle Maßnahmen zum Schutz von Personen
und Sachen bei einem Defekt des Wegaufnehmers müssen vor
der Inbetriebnahme getroffen werden.
Schubstange nicht einfetten!
Durch starke Temperaturschwankungen (Kondensation),
kann sich Feuchtigkeit im Wegaufnehmer bilden, und die
Funktion des Wegaufnehmers beeinträchtigen.
3
Elektrische Anschlüsse
Die Versorgungsspannung darf nur ausschließlich an die dafür
vorgesehenen Anschlüsse verbunden werden. Die Abschirmung
des Anschlusskabels ist an Masse anzuschließen. Falsche
Verbindungen und Überspannung können zur Beschädigung der
Bauteile führen. Prüfen Sie deshalb vor dem Einschalten die
Anschlüsse immer sorgfältig.

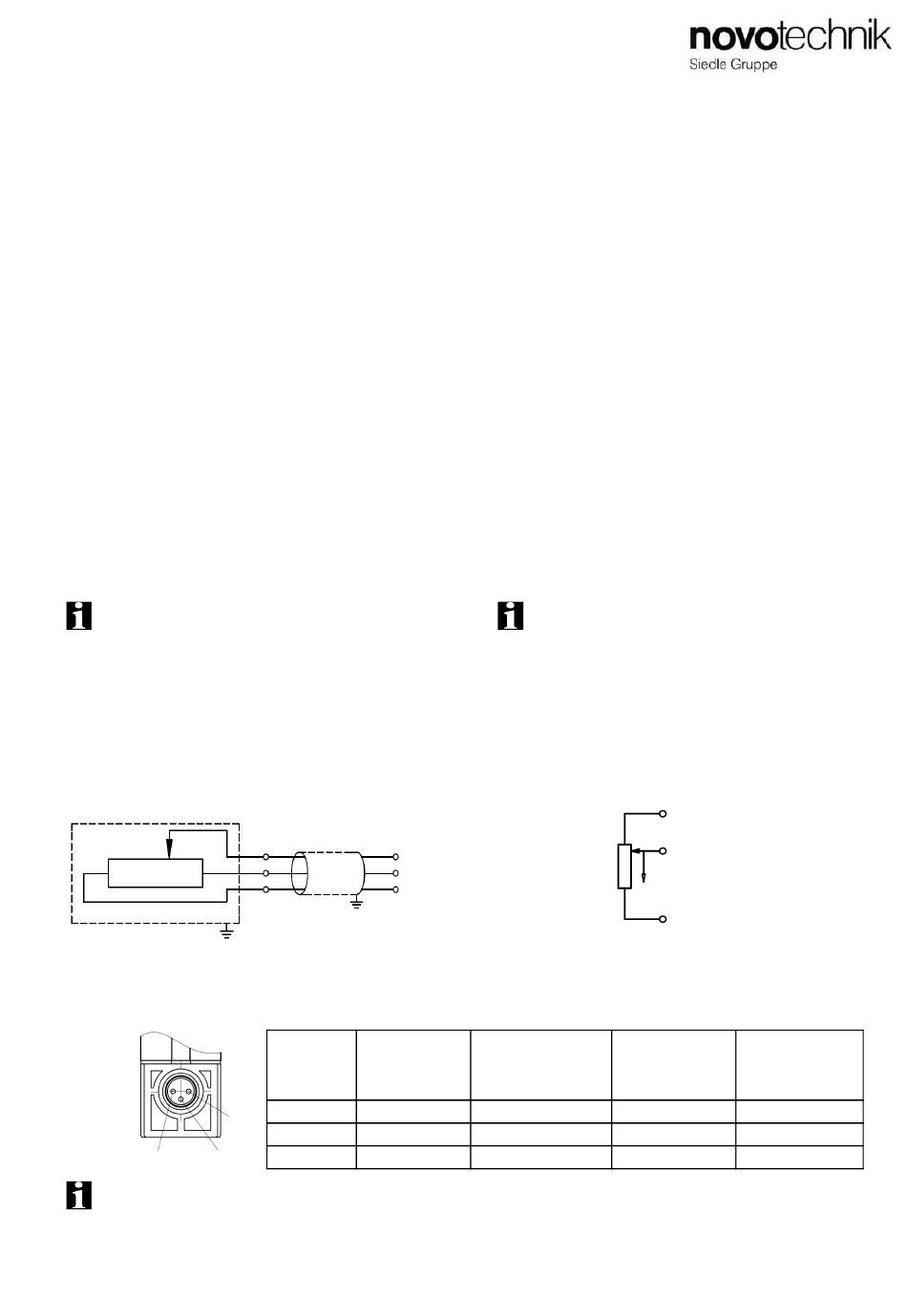

3.1 Anschlussschema / Wiring diagram
I < 1µA
max
Dargestellte Belegung für ausfahrende Schubstange.
Shown configuration for extended position of the actuating rod.
3.2 Anschlussbelegung / Terminal assignment
3
Konfektionierte Kabel können abweichende Farbbelegung aufweisen.
Bei Verlängerung des Kabels ist auf ausreichende Schirmdämpfung zu achten.
Customized cable may show different color coding.
Extension of cable demands a sufficient shielding.
Artikelnummer / Item number: 517142/07
4
1
3
Stecker / Plug Kabel / cable
Code 101 Code 2__, 3__
PIN 1 BN / braun / brown
1
PIN 4 WH / weiß / white
PIN 3 GN / grün / green
4
Änderungen vorbehalten / Subject to change without notice
1

General description

The TEX series is a potentiometric transducer for direct,
accurate measurement of travel in display- or feedback
applications.
2

Safety instructions

Our products are regularly not approved for aeronautic or
aerospace applications and are not allowed to be used in
nuclear or military, in particular ABC-relevant applications.
For more information see our Terms and Conditions.

2.1 Intended use

This transducer is intended to be installed in a machine or
system. Together with a controller (e.g. PLC) it comprises a
position measuring system and may only be used for this
purpose.
Unauthorized modifications, improper usage or non-observance
of the instructions for installation will result in the loss of
warranty and liability claims.
2.2 Installation & startup
The transducer must be installed by qualified personnel and
with consideration of all valid safety regulations.
All necessary safety measures to protect personnel and
property in case of a transducer defect or failure must be taken
before startup.
Do not lubricate the actuating rod!
Strong temperature variations (condensation) can
deposit humidity in the position transducer and impair
the function of the linear transducer.
3

Electrical connections

The supply voltage must be applied only at the terminals
provided. The shielding of the connecting cable must be
connected to ground level.
Incorrect connections and overvoltage can damage the
components. Please always check the connections carefully
before turning on the system.
U 42V
max
Kabel mit Stecker /
Cable with connector
EEM 33-64/-66/-68
EEM 33-65/-67/-69
BN / braun / brown
BK / schwarz / black
BU / blau / blue
1
4
3
Lastfreier Spannungsteiler!
Voltage divider free of load!
fallende Kennlinie / steigende Kennlinie /
falling characteristic rising characteristic
Versorgung / Supply Masse / GND
Signal Signal
Masse / GND Versorgung / Supply
2013/03
Seite / page 1
