novotechnik TEX series Instructions For Use

TEX Gebrauchsanleitung
TEX Instructions for Use
1 Sicherheitshinweise
1.1 Installation und Inbetriebnahme
Der Wegaufnehmer ist nur von Fachpersonal und unter
Berücksichtigung aller geltenden Sicherheitsbestimmungen in
Betrieb zu nehmen.
Bei unbefugten Eingriffen, unzulässiger Anwendung oder
Nichtbeachtung der Montagehinweise kommt es zum Verlust von
Garantie- und Haftungsansprüchen.
Alle Maßnahmen zum Schutz von Personen bei einem Defekt des
Wegaufnehmers müssen vor der Inbetriebnahme getroffen
werden.
Schubstange nicht einfetten!
Durch starke Temperaturschwankungen (Kondensation),
kann sich Feuchtigkeit im Wegaufnehmer bilden, und die
Funktion des Wegaufnehmers beeinträchtigen.
1.2 Elektrische Anschlüsse
Die Versorgungsspannung darf nur ausschließlich an die dafür
vorgesehenen Anschlüsse verbunden werden. Die Abschirmung
des Anschlusskabels ist an Masse anzuschließen. Falsche
Verbindungen und Überspannung können zur Beschädigung der
Bauteile führen. Prüfen Sie deshalb vor dem Einschalten die
Anschlüsse immer sorgfältig.
2 Einbau

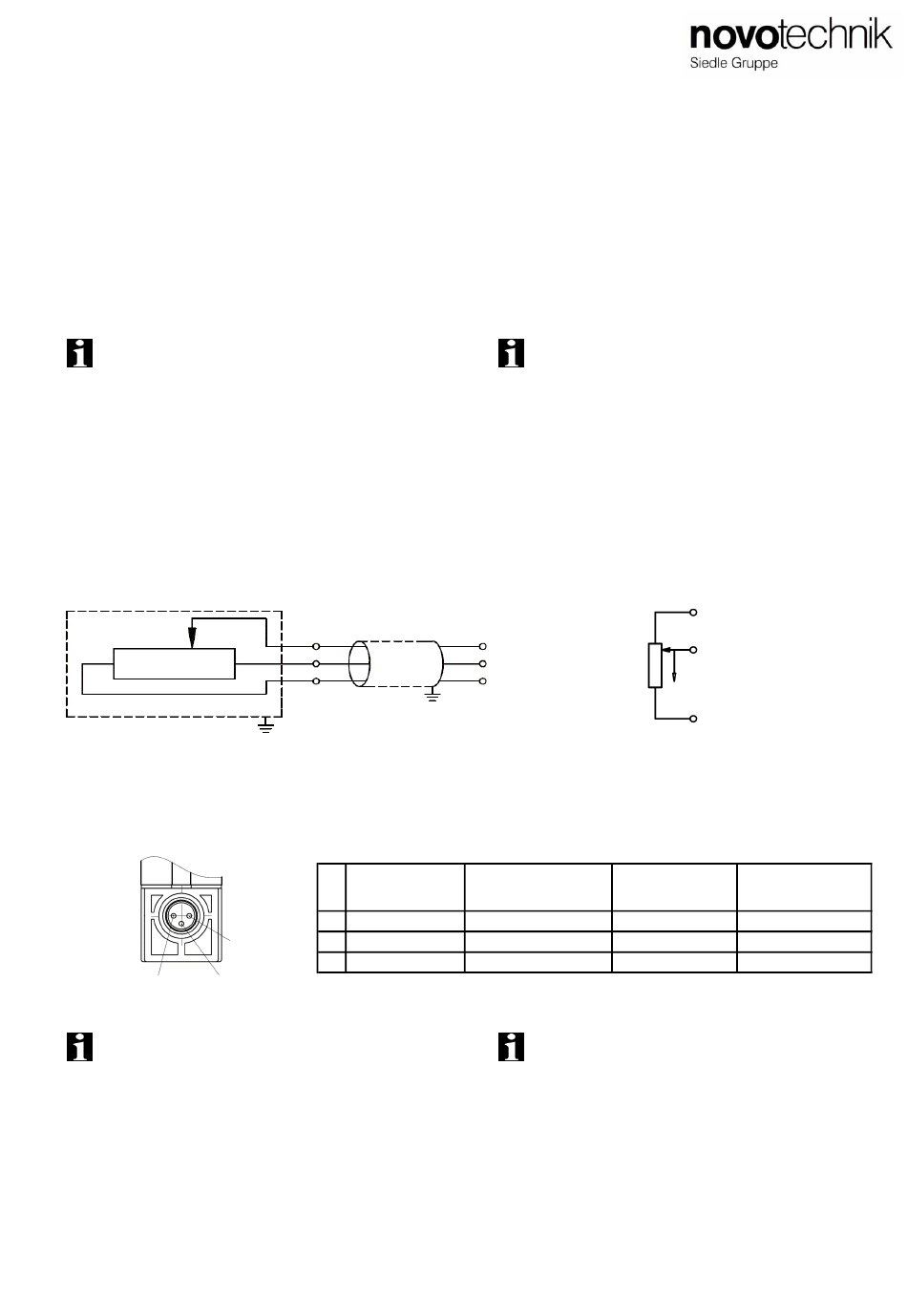

2.1 Anschlussschema / Terminal diagram
I < 1µA
max
2.2 Steckerbelegung / Pin configuration
3
Konfektionierte Kabel können abweichende
Farbbelegung aufweisen.
Bei Verlängerung des Kabels ist auf ausreichende
Schirmdämpfung zu achten.
Dargestellte Belegung für ausfahrende Schubstange.
Artikelnummer: 517142 / 05
4
1
3
Kabel / cable Code
PIN
2XX, 3XX
Braun / brown
1
Weiss / white
4
1
Grün / green
3
4
Änderungen vorbehalten / Specifications subject ot change
1 Safety notes
1.1 Installation and startup
The linear transducer must be installed by qualified personnel
in consideration of all relevant safety regulations.
In case of unauthorized modifications, non-permitted usage or
non-observance of installation instructions, the warranty and
liability claims will be lost.
All personal protection measures in case of a transducer defect
or failure must be taken before startup.
Do not lubricate the actuating rod!
Strong temperature variations (condensation) can
deposit humidity in the position transducer and impair the
function of the linear transducer.
1.2 Electrical connections
The supply voltage is to be applied only at the terminals
provided. Cable shielding is to be connected to ground level.
Improper connections and overvoltage can damage the
components. Please always check the connections carefully
before turning on the system.
2 Installation
U 42V
max
Stecker m. Kabel
fallendes Signal /
connector w. cable
falling signal
EEM 33-64, EEM 33-65
Braun / brown Versorgung / supply
Schwarz / black
Blau / blue Masse / GND
Customized cable may show different color coding.
Extension of cable demands a sufficient shielding.
Displayed configuration for extended position of the
actuating rod.
2009/07
1
4
3
Lastfreier Spannungsteiler!
Voltage divider free of load!
ansteigendes Signal /
rising signal
Masse / GND
Signal Signal
Versorgung / supply
