TLH ユーザーズマニュアル / TLH User Manual
1 安全上のご注意
当社の製品は、航空または航空宇宙用途では定期的に承認されておらず、
原子力または軍事、特に ABC 関連の用途での使用は許可されていません。
詳細については、利用規約をご覧ください。
1.1 使用目的
TLH トランスデューサは、PLC などのコントローラと一緒に、機械やシステ
ムに設置することを目的としており、 この目的でのみ使用することができます。
許可されていない改造、不適切な使用、または設置に関する指示に従わない場
合は、保証および賠償請求ができなくなります。
1.2 インストールと起動
リニアトランスデューサは、関連するすべての安全規制を考慮して、資格の
ある担当者が設置する必要があります。
トランスデューサの欠陥または故障の場合に人員と財産を保護するために必要
なすべての安全対策は、起動前に実行する必要があります。
作動ロッドと圧力補償弁に注油しないでください！
2 電気接続
供給電圧は、提供された端子にのみ印加する必要があります。
接続ケーブルのシールドは、アースに接続する必要があります。
誤った接続や過電圧は、コンポーネントを損傷する可能性があります。
システムの電源を入れる前に、必ず接続を注意深く確認してください。

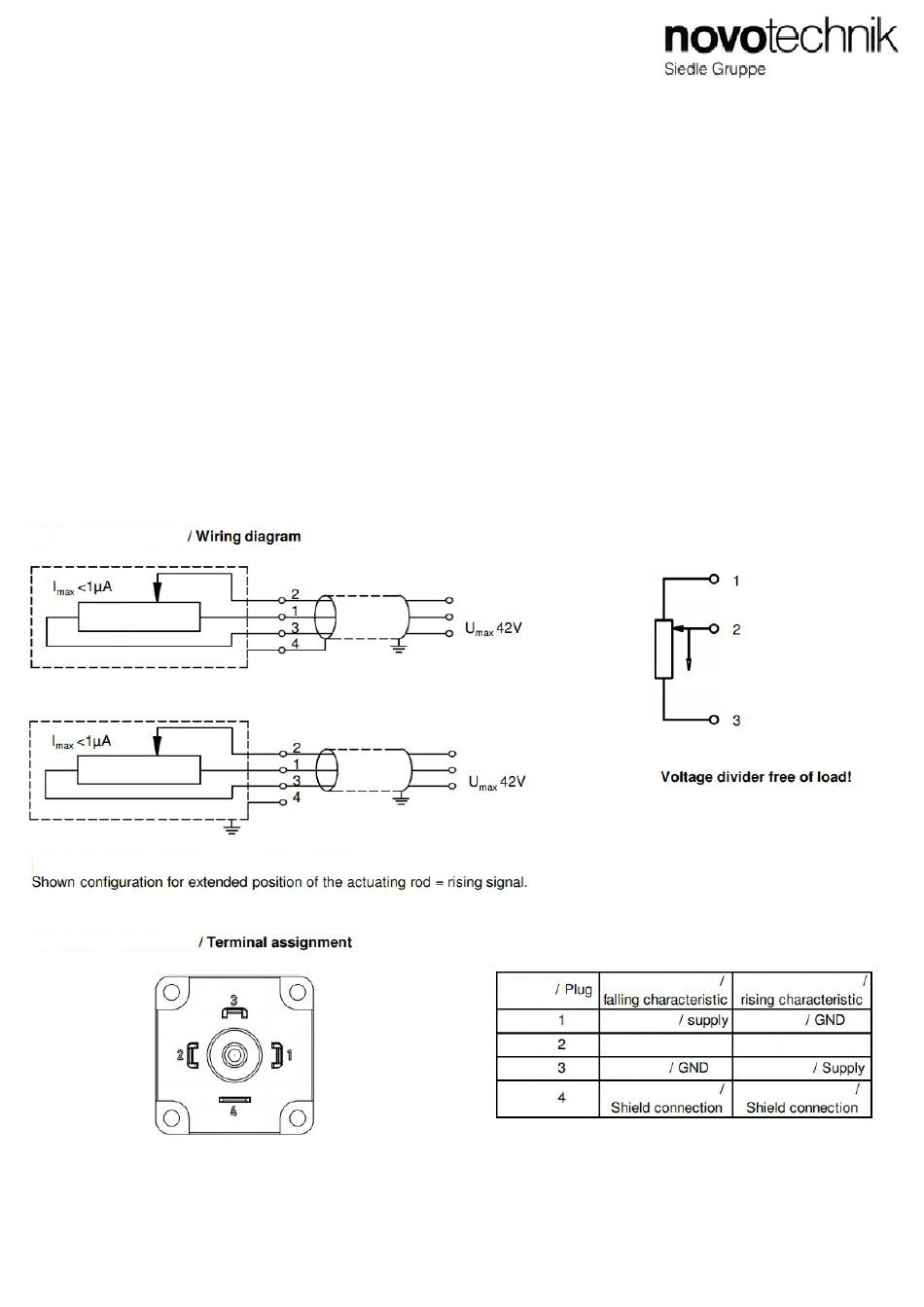

配線図
2.1
図は、作動ロッドが伸びた状態＝信号の立ち上がりの場合の構成です。
ピンの割り当て
2.2
Page 1
1 Safety instructions
Ourproductsareregularlynotapprovedforaeronauticoraerospaceapplic
ationsandarenotallowedtobeusedinnuclearormilitary,inparticularABC-
relevantapplications. FormoreinformationseeourTermsandConditions.
1.1 Intended use

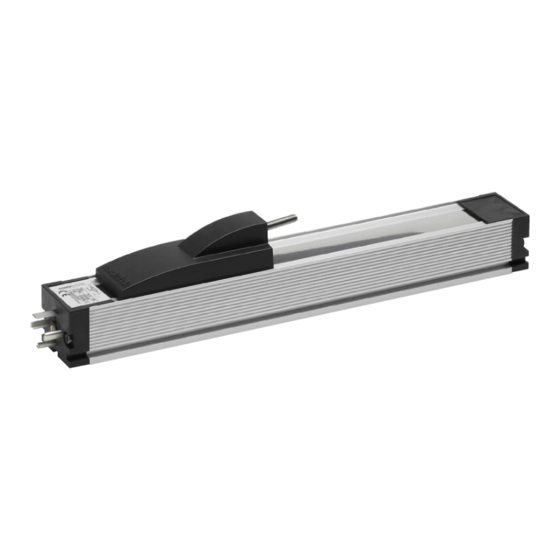

The TLH transducer is intended to be installed inamachine or system.
Together with acontroller (e.g.PLC)it comprises aposition measuring system and
may only be used for this purpose.
Unauthorized modifications,improper usage or non-observance of the instructions
for installation willresult inthe loss of warranty and liability claims.
1.2 Installation ＆ startup
The linear transducer must be installed by qualified personnel and with
consideration of all valid safety regulations.
All necessary safety measures to protect personnel and property in
case of a transducer defect or failure must be taken before startup.Do
not lubricate the stainless steel band!
2 Electrical connection
The supply voltage must be applied only at the terminals
provided. The shielding of the connecting cable must be
connected to ground level.
Incorrect connections and overvoltage can damage the
components. Please always check the connections carefully
before turning on the system.
下降特性
プラグ
供給
ピン
信号
ピン
ピン GND
シールド接続
ピン
無負荷分圧器
上昇特性
GND
信号
供給
シールド接続
