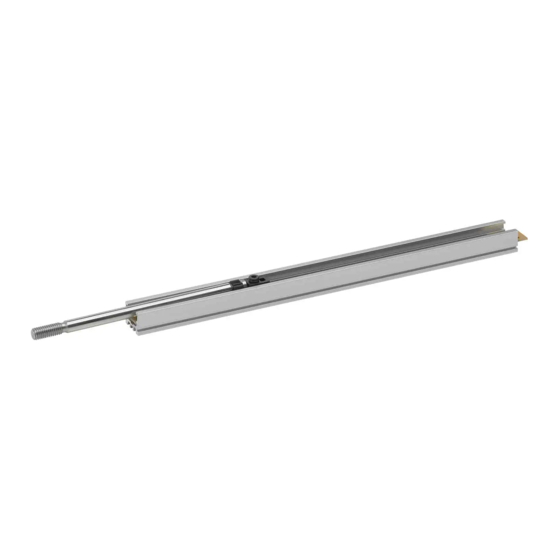

novotechnik PTP Series Manual

PTP Gebrauchsanleitung
PTP Manual
1
Allgemeine Beschreibung
Die Baureihe PTP ist ein potentiometrischer Wegaufnehmer für
direkte, genaue und absolute Messung von Wegen bzw. Längen
in der Steuerungs-, Regelungs- und Messtechnik.
2
Sicherheitshinweise
Unsere Produkte sind regelmäßig nicht für Luft- und
Raumfahrtanwendungen zugelassen und dürfen nicht in
kerntechnischen oder militärischen, insbesondere ABC-relevanten
Applikationen verwendet werden.
Weitere Informationen s. unsere AGBs.
2.1 Bestimmungsgemäße Verwendung
Der Wegaufnehmer PTP wird zu seiner Verwendung in eine
Maschine oder Anlage eingebaut. Er bildet zusammen mit einer
Steuerung (SPS) ein Wegmesssystem und darf auch nur für diese
Aufgabe eingesetzt werden.
Bei unbefugten Eingriffen, unzulässiger Anwendung oder
Nichtbeachtung der Montagehinweise kommt es zum Verlust von
Garantie- und Haftungsansprüchen.
2.2 Installation und Inbetriebnahme
Der Wegaufnehmer ist nur von Fachpersonal und unter
Berücksichtigung aller geltenden Sicherheitsbestimmungen in
Betrieb zu nehmen.
Alle Maßnahmen zum Schutz von Personen und Sachen bei
einem Defekt des Wegaufnehmers müssen vor der
Inbetriebnahme getroffen werden.
3
Elektrischer Anschluss
Die Versorgungsspannung darf nur ausschließlich an die dafür
vorgesehenen Anschlüsse verbunden werden. Die Abschirmung
des Anschlusskabels ist an Masse anzuschließen. Falsche
Verbindungen und Überspannung können zur Beschädigung der
Bauteile führen. Prüfen Sie deshalb vor dem Einschalten die
Anschlüsse immer sorgfältig.

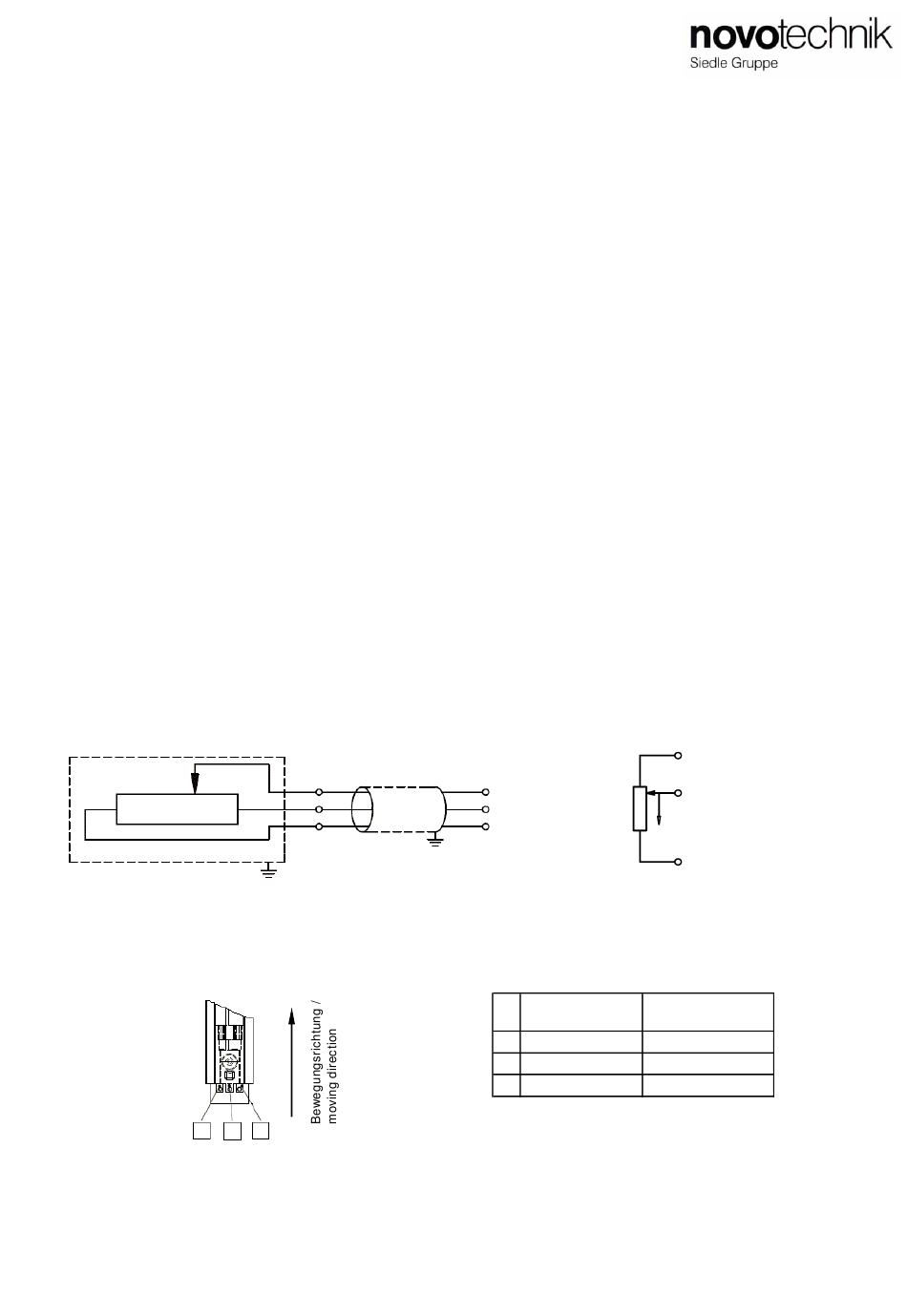

3.1 Anschlussschema / Wiring diagram
I < 1µA
max
3.2 Anschlussbelegung / Terminal assignment
2
Artikelnummer / Item number: 517244/04
2
1
3
3 1
Änderungen vorbehalten / Subject to change without notice
1

General description

The PTP series is a potentiometric transducer for direct,
accurate measurement of travel in display- or feedback
applications.
2

Safety instructions

Our products are regularly not approved for aeronautic or
aerospace applications and are not allowed to be used in
nuclear or military, in particular ABC-relevant applications.
For more information see our Terms and Conditions.

2.1 Intended use

The PTP transducer is intended to be installed in a machine or
system. Together with a controller (PLC) it comprises a position
measuring system and may only be used for this purpose.
In case of unauthorized modifications, non-permitted usage or
non-observance of the instructions for use, the warranty and
liability claims will be lost.

2.2 Installation and startup

The linear transducer must be installed by qualified personnel
and with consideration of all valid safety regulations.
All personal and property protection measures in case of a
transducer defect or failure must be taken before startup.
3

Electrical connection

The supply voltage must be applied only at the terminals
provided. The shielding of the connecting cable must be
connected to ground level.
Incorrect connections and overvoltage can damage the
components. Please always check the connections carefully
before turning on the system.
U 42V
max
Lastfreier Spannungsteiler!
Voltage divider free of load!
fallende Kennlinie / steigende Kennlinie /
PIN
falling characteristic rising characteristic
Versorgung / supply
1
Signal
2
Masse / GND Verorgung / supply
3
1
2
3
Masse / GND
Signal
2012/02
Seite / page 1
