3.2

Conexiones

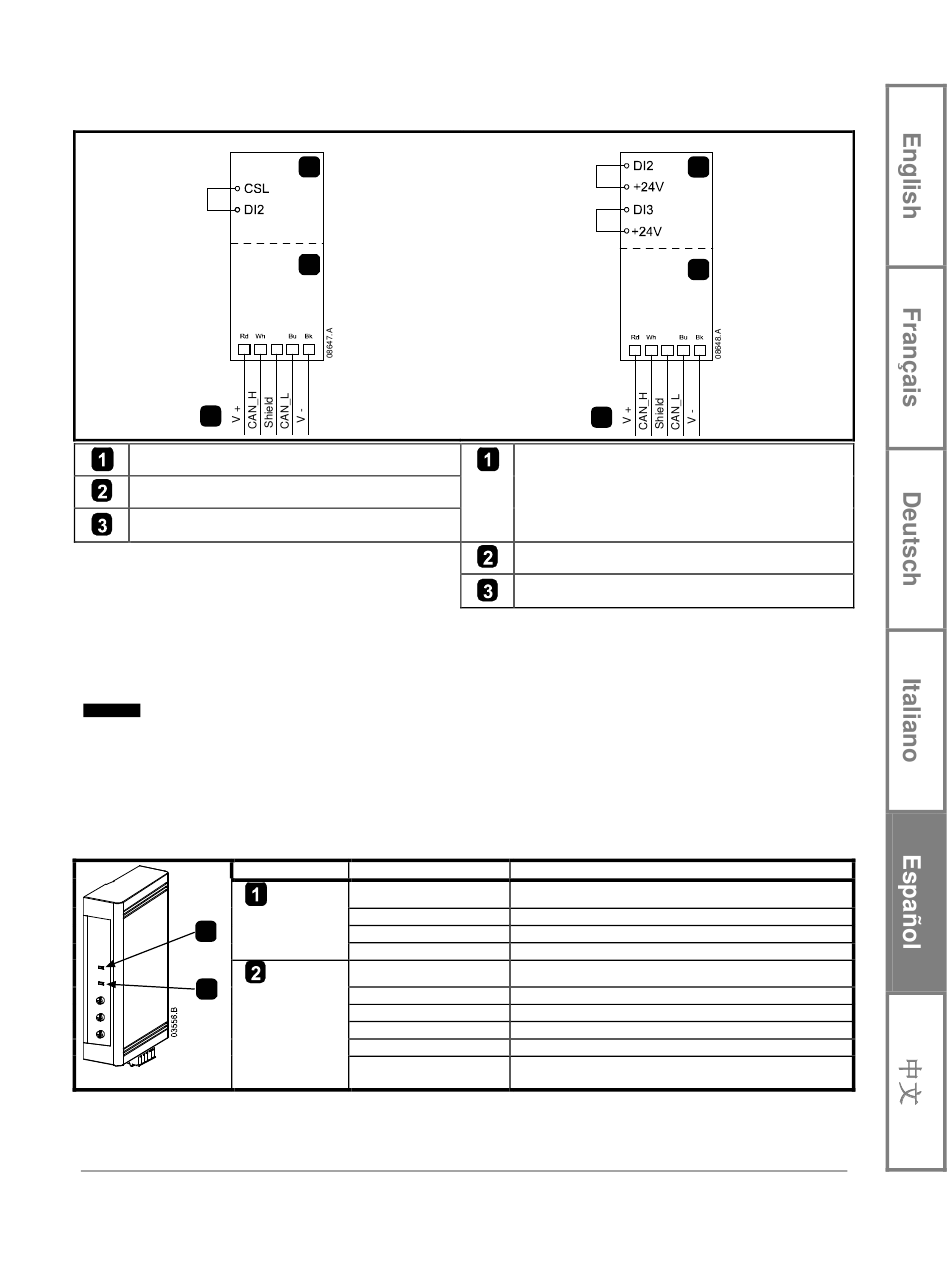

Figura 3-2 conexiones del Módulo DeviceNet
Digistart CS
3
Digistart CS
Módulo DeviceNet
Conexión estándar a la red DeviceNet
Para que el Módulo DeviceNet acepte órdenes por comunicaciones serie, se debe instalar una conexión a través de los terminales
CSL-DI2 en los arrancadores Digistart CS.
Son necesarias conexiones entre los terminales DI2, +24V y DI3, +24V si el arrancador suave Digistart IS está funcionando en
modo Remoto. En modo Local no se necesitan las conexiones.
Digistart IS Pr 3O Comunicaciones en Remoto selecciona si el arrancador suave aceptará órdenes de Arranque y
NOTA
Parada o Reinicio desde el Maestro de la Red Serie mientras está en modo Remoto. Ver Manual de Usuario del
Digistart IS para más detalles de los parámetros.
3.3 LEDs de Módulo y de Red
El LED del Módulo indica el estado de la alimentación y del funcionamiento del módulo.
El LED de Red indica el estado del enlace de comunicaciones entre el Módulo DeviceNet y el Maestro de la red.
Figura 3-3 LEDs de Estado
(Módulo)
1
2
(Red)
Guía del Usuario - Módulo DeviceNet
Versión 1
1
2
LED Estado
Apagado
Verde
Rojo
Rojo/Verde parpadeando
Apagado
Verde parpadeando
Verde
Rojo parpadeando
Rojo
Rojo/Verde parpadeando
www.controltechniques.com
Digistart IS
3
Digistart IS (modo Remote)
DI2, +24V: Entrada de parada
DI3, +24V: Entrada de Reinicio
Módulo DeviceNet
Conexión estándar a la red DeviceNet
Descripción
Red apagada
Funcionamiento Normal
Defecto no recuperable
Modo de Autodiagnóstico
El test de duplicidad de la MAC ID no se ha completado
Conectado pero sin conexión con el Maestro
Conectado y asignado a un Maestro
Una o más conexiones de E/S con tiempo expirado
Fallo de comunicación entre módulo y Maestro
Comunicación fallida y recibida una petición fallida de
comunicación de Identidad
1
2
