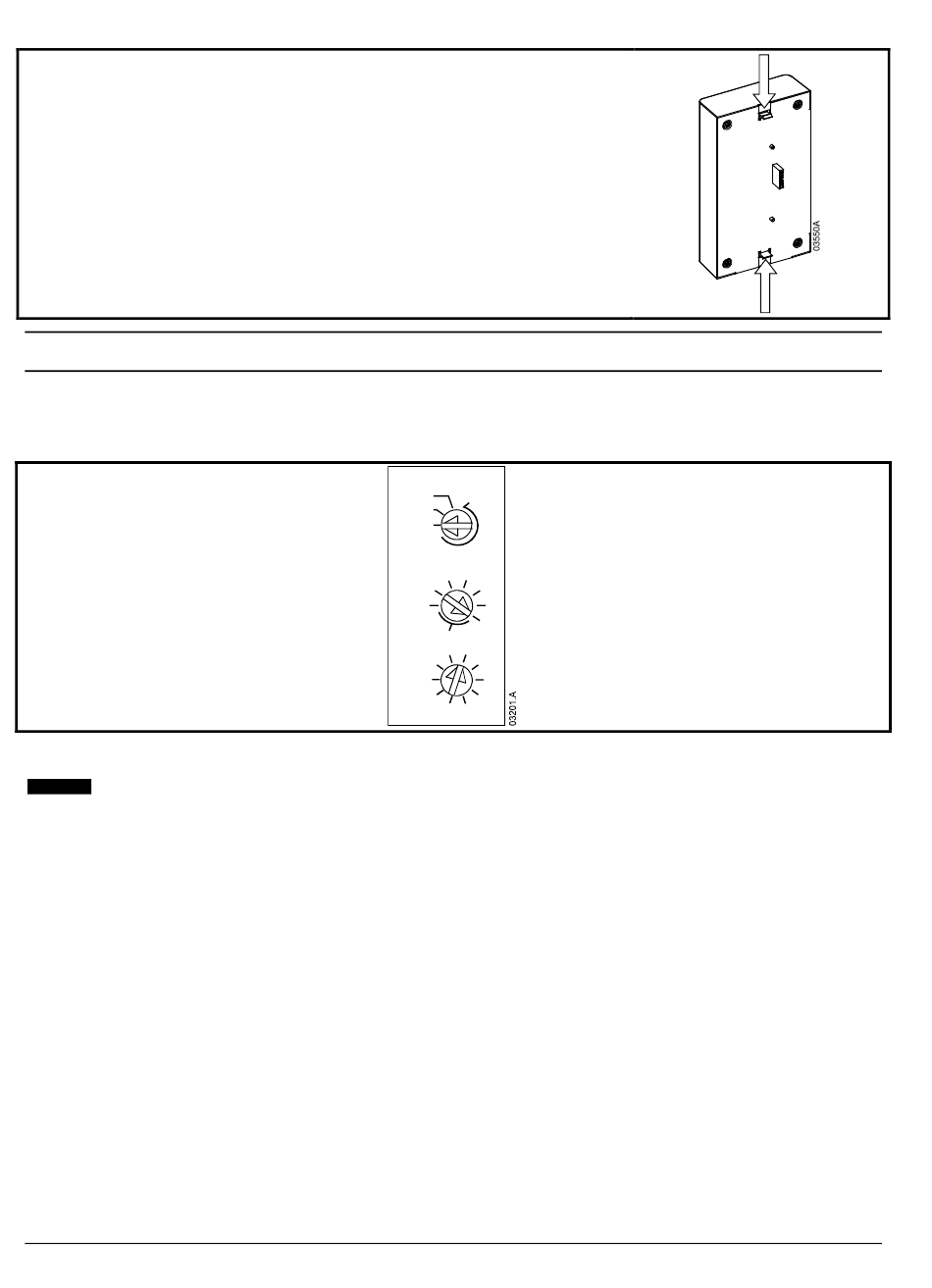

Figura 2-3 Extraer el módulo del arrancador
Quitar el módulo utilizando el siguiente procedimiento:
1. Desconectar el módulo.
2. Quitar el conector DeviceNet.
3. Quitar la tensión de control y la alimentación principal del arrancador suave.
4. Introducir un pequeño destornillador de punta plana en las ranuras de la parte superior
e inferior del módulo y empujar los clip de retención.
5. Extraer el módulo del arrancador suave.
3. Conexión y Configuración del Módulo DeviceNet
3.1

Ajuste

La configuración predeterminada de fábrica de los conmutadores de ajustes rotativos son:
Figura 3-1 Interruptores de configuración
Las modificaciones de la configuración de los conmutadores rotativos tienen efecto en el siguiente encendido de la red DeviceNet.
La Velocidad de Transmisión de Datos y la Dirección del Nodo (MAC ID) se deben configurar localmente en el
NOTA
módulo. Estas no pueden configurarse utilizando el software de administración del DeviceNet.
Cuando los conmutadores rotativos de la Velocidad de Transmisión de Datos y de la Dirección del Nodo MSD (MAC
ID) están en la posición PGM, el módulo utiliza los valores válidos utilizados previamente.
44
DATA RATE
500 kB
PGM
250 kB
125 kB
NODE ADDRESS
( 00 - 63, PGM )
2
4
0
6
PGM
MSD
2
4
0
6
8
LSD
