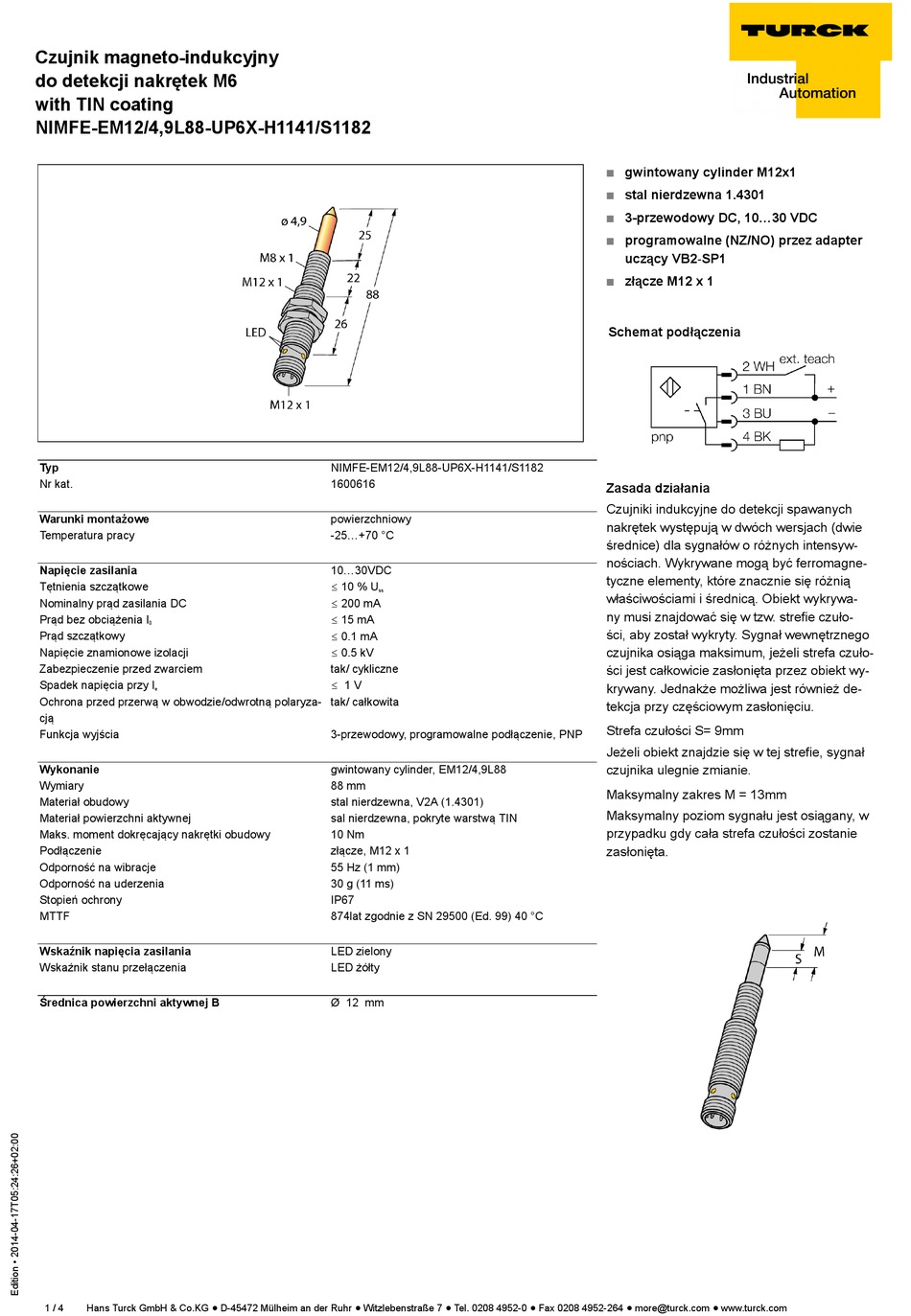

turck NIMFE-EM12/4,9L88-UP6X-H1141/S1182 Quick Start Manual

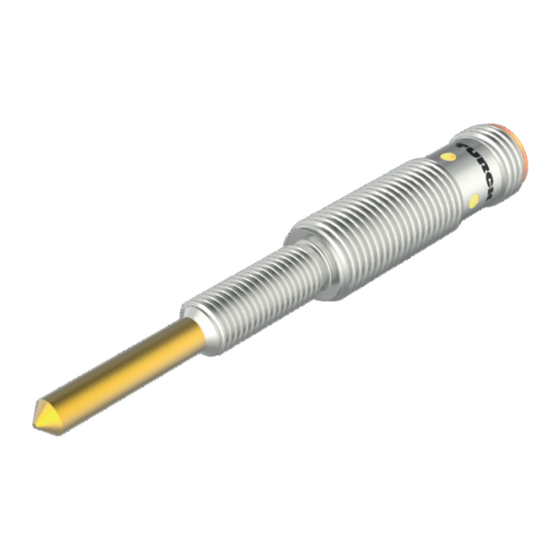

Czujnik magneto-indukcyjny
do detekcji nakrętek M6
with TIN coating
NIMFE-EM12/4,9L88-UP6X-H1141/S1182
Typ
Nr kat.
Warunki montażowe
Temperatura pracy
Napięcie zasilania
Tętnienia szczątkowe
Nominalny prąd zasilania DC
Prąd bez obciążenia I
0
Prąd szczątkowy
Napięcie znamionowe izolacji
Zabezpieczenie przed zwarciem
Spadek napięcia przy I
e
Ochrona przed przerwą w obwodzie/odwrotną polaryza-
cją
Funkcja wyjścia
Wykonanie
Wymiary
Materiał obudowy
Materiał powierzchni aktywnej
Maks. moment dokręcający nakrętki obudowy
Podłączenie
Odporność na wibracje
Odporność na uderzenia
Stopień ochrony
MTTF
Wskaźnik napięcia zasilania
Wskaźnik stanu przełączenia
Średnica powierzchni aktywnej B
1 / 4 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
NIMFE-EM12/4,9L88-UP6X-H1141/S1182
1600616
powierzchniowy
-25...+70 °C
10...30VDC
ð 10 % U
ss
ð 200 mA
ð 15 mA
ð 0.1 mA
ð 0.5 kV
tak/ cykliczne
ð 1 V
tak/ całkowita
3-przewodowy, programowalne podłączenie, PNP
gwintowany cylinder, EM12/4,9L88
88 mm
stal nierdzewna, V2A (1.4301)
sal nierdzewna, pokryte warstwą TIN
10 Nm
złącze, M12 x 1
55 Hz (1 mm)
30 g (11 ms)
IP67
874lat zgodnie z SN 29500 (Ed. 99) 40 °C
LED zielony
LED żółty
Ø 12 mm
gwintowany cylinder M12x1
stal nierdzewna 1.4301
3-przewodowy DC, 10...30 VDC
programowalne (NZ/NO) przez adapter
uczący VB2-SP1
złącze M12 x 1
Schemat podłączenia
Zasada działania
Czujniki indukcyjne do detekcji spawanych
nakrętek występują w dwóch wersjach (dwie
średnice) dla sygnałów o różnych intensyw-
nościach. Wykrywane mogą być ferromagne-
tyczne elementy, które znacznie się różnią
właściwościami i średnicą. Obiekt wykrywa-
ny musi znajdować się w tzw. strefie czuło-
ści, aby został wykryty. Sygnał wewnętrznego
czujnika osiąga maksimum, jeżeli strefa czuło-
ści jest całkowicie zasłonięta przez obiekt wy-
krywany. Jednakże możliwa jest również de-
tekcja przy częściowym zasłonięciu.
Strefa czułości S= 9mm
Jeżeli obiekt znajdzie się w tej strefie, sygnał
czujnika ulegnie zmianie.
Maksymalny zakres M = 13mm
Maksymalny poziom sygnału jest osiągany, w
przypadku gdy cała strefa czułości zostanie
zasłonięta.
