SIP-Sprechstelle SIP-WS 201V CA

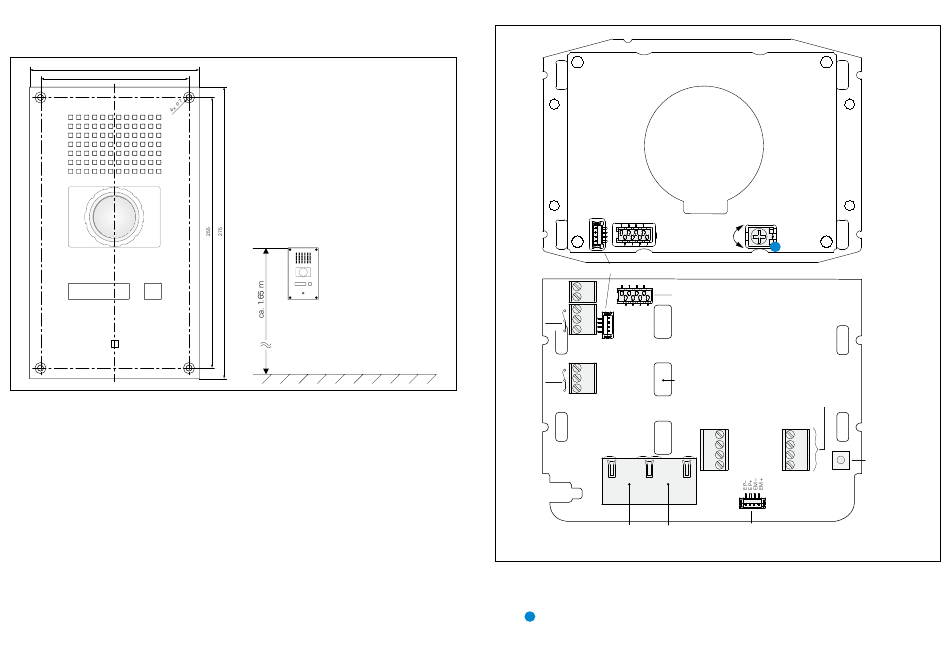

Abmessungen und empfohlene Montagehöhe
Maße in mm, kein Maßstab! Frontplattenstärke: 3 mm
160
140
Lieferumfang
• SIP-Sprechstelle
• Montageschrauben (4 x Torx-TR-25-Senkkopf-Sicherheitsschrauben, M5x10)
• Beipackzettel
Reinigungshinweis
Das Gerät darf nur mit entsprechenden Edelstahlreinigern gereinigt werden. Verwenden Sie keines-
falls chlorhaltige Reinigungsmittel oder Isopropanol.
Sicherheitshinweise
• Dieses Gerät darf nur von ausgebildetem Fachpersonal installiert oder ersetzt werden.
• Montieren Sie das Gerät nicht auf instabilen Wänden oder auf Oberflächen, die das Gewicht des
Geräts nicht tragen können.
• Verwenden Sie für die Installation des Geräts nur die dafür vorgesehenen Werkzeuge.
• Es darf nur Zubehör verwendet werden, das den technischen Spezifikationen des Geräts entspricht.
• Alle angeschlossenen Stromkreise müssen die Sicherheitsanforderungen für Sicherheitsklein-
spannung (SELV) und leistungsbegrenzte Strom versorgung (LPS) nach IEC/EN 60950-1 erfüllen.
• Verwenden Sie nur geschirmte Ethernet-Kabel.
• Stellen Sie vor Verwendung des Geräts sicher, dass alle Kabel korrekt angeschlossen und
unbeschädigt sind.
• Trennen Sie die Spannungsversorgung (PoE oder DC), bevor Sie Wartungsarbeiten am Gerät durch-
führen.
• Lassen Sie das Gerät vollständig auskühlen, bevor Sie Teile im Inneren berühren.
• Nehmen Sie keine unbefugten Veränderungen am Gerät vor.
Anschlussdiagramm
Fertige Fussbodenoberfläche
Steuerung der Kamerabeleuchtung
Die Kamerabeleuchtung ist über Relais 2 (OUT 2) mit der Hauptplatine des Teilnehmers verbunden. Es
ist auch möglich, Relais 2 (OUT 2) als Begleitkontakt zu verwenden – z. B. um die Kamerabeleuchtung
bei einem Rufaufbau einzuschalten. Die Helligkeit der Kamerabeleuchtung kann über das Potentio-
meter
HINWEIS:
Die Schraubklemmen und der Stecker der OUT-2-Verbindung können nicht getrennt voneinander
gesteuert werden (siehe Anschlussdiagramm).
OUT 2
OUT-2-Verbindung
Erweiterungsbuchse
OUT 2
OUT 2
OUT 2
Einschuböffnung für
OUT 1
Beschriftungsfelder
OUT 1
IP-Uplink IP-Downlink
+ PoE (Axis Kamera
+ PoE)
1 auf der Kameraplatine eingestellt werden.
LED-Helligkeit
+
–
1
Externes
Lautsprechermodul
IN 1 MUTE
IN 2 GND
Factory-
IN 3 LINE–
Reset-
Taster
GND LINE+
Handhörer
(z. B. WSHS 50P-JST)
