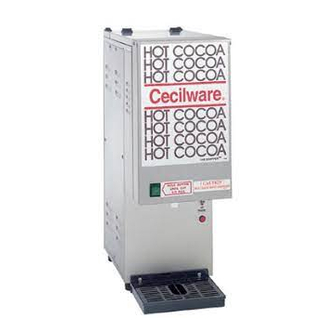

MODELS: STORAGE CAPACITY Hopper Capacity [lb.] Tank Capacity [gal.] PRODUCTION CAPACITY Continuous Draw Rate [oz/drinks/min.] [drinks / hour] Burst Capacity [oz.], drinks BURST CAPACITY - Max. number of drinks dispensable with available hot water - based on 6 oz. cup. FLOW ADJUSTMENT RATE: 1 oz./sec.
INSTALLATION REQUIREMENTS for ICAP1 B LD and WHIPPER B: THIS EQUIPMENT IS TO BE INSTALLED TO COMPLY WITH THE APPLICABLE FEDERAL, STATE, OR LOCAL PLUMBING CODES HAVING JURISDICTION. IN ADDITION: 1. A QUICK DISCONNECT WATER CONNECTION OR ENOUGH EXTRA COILED TUBING (AT LEAST 2X THE DEPTH OF THE UNIT) SO THAT THE MACHINE CAN BE MOVED FOR CLEANING UNDERNEATH.
START UP INSTRUCTIONS FOR ICAP1 POUROVER CAPPUCCINO DISPENSER – see ill. 3 I. INSTALLATION INSTRUCTIONS This equipment is to be installed to comply with the applicable Federal, State, or local plumbing codes having jurisdiction. In addition: A quick disconnect water connection or enough extra coiled tubing (at least 2x the depth of the unit) so that the machine can be moved for cleaning underneath.
IV. POUROVER-PORTABLE BOTTLE OPERATION (Toggle UP, Water Selection Switch, on the back panel) UNIT CAN BE OPERATED WITH A 3 GALLONS CAPACITY FRESH WATER BOTTLE. TO OPERATE WITH PORTABLE BOTTLE, proceed AS FOLLOWS: 1. Remove Reservoir Tank Cover. 2. Make sure that Reservoir Tank is only 1/2 full or empty, to prevent water splillage. To remove excess water push dispense button.
Page 6
DRINK STRENGTH ADJUSTMENTS NOTE: The unit has been factory preset to deliver water at 1 oz. per second A. TO ADJUST PRODUCT THROW (ILL # 4) Open Door Assembly and remove Steam Deflector by pulling it forward. To make adjustment use a screwdriver with 1/2 inch wide blade.
WARNING: To reduce the risk of electrical shock unplug the dispenser power cord before repairing or replacing any internal components of the unit. Before any attempt to replace a component be sure to check all electrical TROUBLE PROBABLE CAUSE Light Display does not go on. a) Dispensing unit unplugged No power b) No power from terminal block...
Page 9
DESCRIPTION AND LOCATION O. COMPONENTS ICAP1 B LD (with lit door) & WHIPPER B (without lit door) Illustration No. 8...
ITEM DESCRIPTION TANK TOP ASSY SILICONE TUBING DISCHARGE TUBE ASSY DISCHARGE TUBE BRACKET NOZZLE BRACKET TANK BAFFLE ASSY TANK BAFFLE SEAL TANK CLAMP ASSY HEATER ELEMENT 1750W 120V WASHER, HEATER ELEMENT NUT HEATER ELEMENT TANK LIMIT HI-LIMIT TEMPERATURE CONTROL ELBOW, MALE 1/8 NPT X 1/4 CONTROL THERMOSTAT TOP FRONT COVER HOSE BARB FITTING...
Page 12
ITEM DESCRIPTION COLD TANK COVER ASS'Y COLD WATER TANK WELDMENT ASS'Y WATER LEVEL FLOAT/CONTROL SWITCH (COLD) TANK TOP ASS'Y (FOR HOT WATER TANK) DISPENSE (DUMP) VALVE (MULLER) TANK BAFFLE ASS'Y TANK CLAMP SEAL TANK CLAMP ASS'Y HEATER ELEMENT 1750W 120V WASHER, HEATER ELEMENT NUT, HEATER ELEMENT HOT WATER TANK WELDMENT ASS'Y...
Page 13
DESCRIPTION AND LOCATION O. COMPONENTS ICAP MINI B LD (w/Lit Door) and MINI WHIPPER B (w/o Lit Door) " & " & " $& ' ! ! ! & Illustration No. 10 !! !" !# !$ $" #& #" "' "&...
Page 14
ICAP MINI 1 B LD w/lit door) & MINI WHIPPER B (w/o lit door) ITEM DESCRIPTION TANK TOP ASSY W/QC SILICONE TUBING (HOSE) HOSE CLAMP, METAL CHECK VALVE, PLASTIC TANK BAFFLE ASSY TANK BAFFLE SEAL TANK CLAMP ASSY HEATER ELEMENT 1500W/110V WASHER, HEATER ELEMENT NUT, HEATER ELEMENT TANK...
Page 15
AUTOMATIC: ICAP 1 B LD [LIT DOOR] & WHIPPER B [NO LIT DOOR] AUTOMATIC: ICAP 1 MINI B LD [LIT DOOR] & MINI WHIPPER B [NO LIT DOOR]...
Page 16
MANUAL ICAP 1 B LD [LIT DOOR] MANUAL ICAP 1 MINI B LD [LIT DOOR]...
Page 17
DOOR UNIT INDICATOR LIGHT "OUT O. WATER" "RE.ILL TANK" NOTE: TO CONVERT TO TIMER CONTROLLED DISPENSE, CONNECT "BLUE" WIRE TO TIMER TERMINAL "L1". CONNECT "YELLOW" WIRES TO TIMER TERMINAL "NO". CONNECT "ORANGE" WIRES TO TIMER TERMINAL "N". USE PIGGY BACK TERMINAL PROVIDED.
