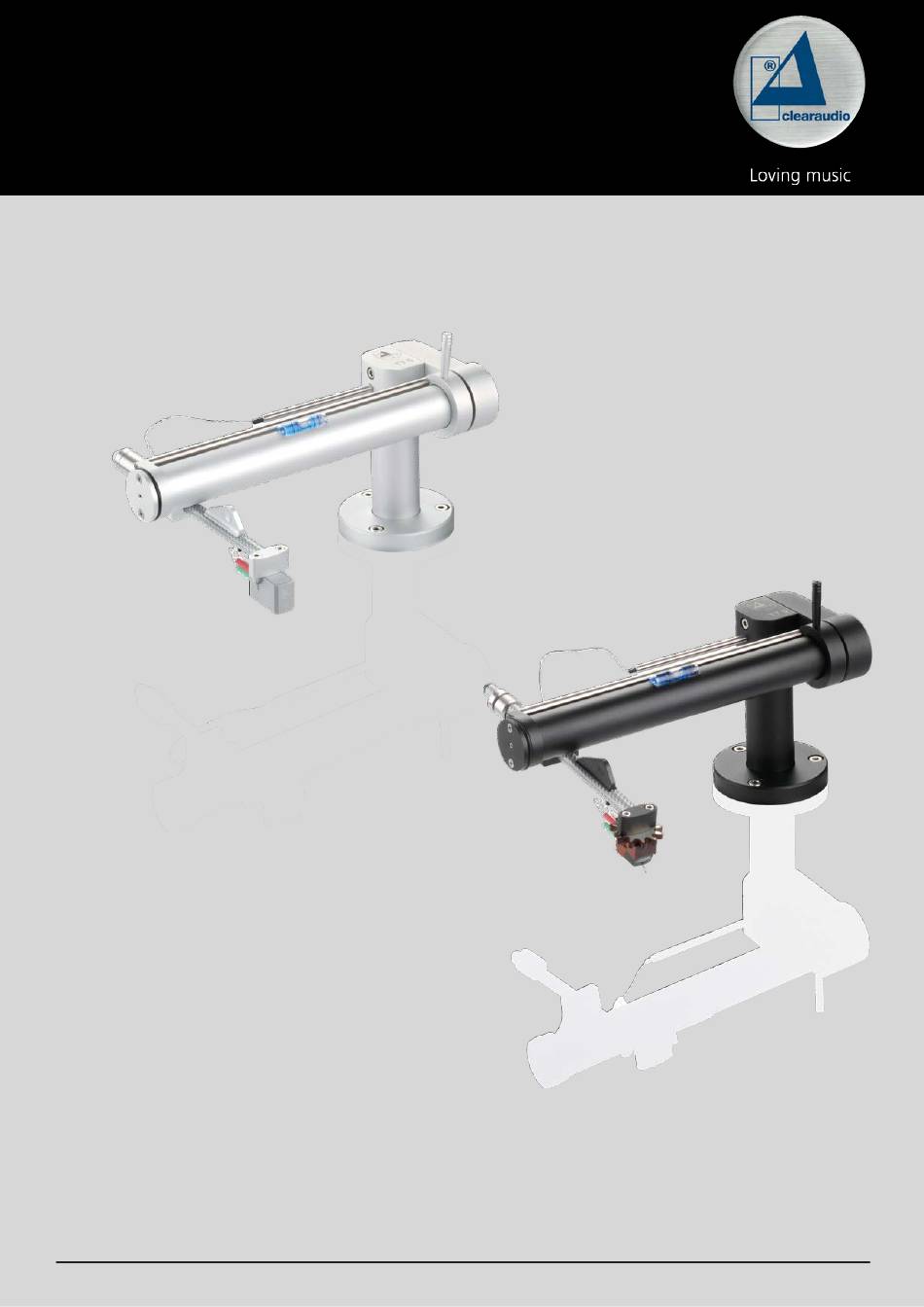

- Page 1 User manual Bedienungsanleitung Pic. similar / Abb. ähnlich Pic. similar / Abb. ähnlich © clearaudio electronic GmbH, 2021-05 Made in Germany...

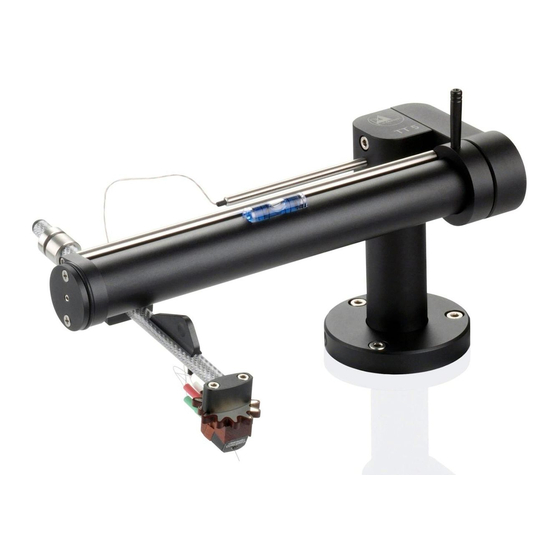

- Page 2 Dear Clearaudio customer, Thank you for purchasing the Clearaudio tangential tonearm. Clearaudio offers vinyl fans a more affordable entry point into the high performance With the of tangential tonearm technology. Please read this user manual carefully to ensure the appropriate care of your tonearm and to avoid any invalidation of your warranty by misuse.
-
Page 3: Table Of Contents
User manual / Bedienungsanleitung Contents 1. Package contents ............4 - 5 2. Mounting the clamping ring ........6 - 8 3. Mounting the tonearm ........9 4. Mounting the cartridge ..........9 adjustment ............10 - 14 6. Special notes ............. 14 7. -
Page 4: Package Contents
Please check the package contents first. When unpacking the tonearm, be sure to handle the tonearm’s sensitive signal cables with the utmost caution. Note: All threads are right-hand thread (metric). Pic. 1: Package contents Page / Seite 4 © clearaudio electronic GmbH, 2021-05... - Page 5 (not pictured): - 2x M2.5 x 12 - 2x M2.5 x 14 4x counterweights: Not pictured: Warranty card; User manual; Clearaudio 2.3; 2.6; 4.3 and 8.0 grams quality certificate and return delivery note Made in Germany Page / Seite 5...
-
Page 6: Mounting The Clamping Ring
Before mounting the clamping ring, first check that the correct tonearm base is mounted on your turntable. For Clearaudio Performance DC and Ovation turntables you can use the following tonearm bases: • Uni concept / Performance DC / Ovation (Art. No. AC031-5) This tonearm base is equally suitable for mounting all Clearaudio radial tonearms and tangential tonearm without additional mounting of the clamping ring. - Page 7 User manual / Bedienungsanleitung • To mount the clamping ring on a turntable of the Clearaudio Innovation series you will need to mount the Unify 12 inch level base (Art. No. AC030-4). For mounting the clamping ring or the Clearaudio swing base.
- Page 8 If the turntable chassis material is not suitable for cutting threads, please use a 4.5mm HSS drill bit to drill the holes through the material. In this case use standard bolts and nuts to fix the arm base. Pic. 7: Mounting the aluminium clamping ring on a non-Clearaudio turntable Page / Seite 8...
-
Page 9: Mounting The Tt5 Tonearm
(see Pic. 8). To adjust the position of the tonearm, we recommend the Clearaudio Cartridge alignment gauge (Art. No. AC005/IEC; www.analogshop.de). You can also use a common ruler for this purpose. -
Page 10: Tt5 Adjustment
This tonearm is suitable for cartridges with a weight of 5.5g or more. If your cartridge is lighter, use a weight between the headshell and the cartridge (headshell plate is not included). Pic. 14: Fixing the weights Pic. 13: Mounting the cartridge weight Page / Seite 10 © clearaudio electronic GmbH, 2021-05... - Page 11 The Clearaudio linear gauge is suitable for adjusting the tonearm height, since it corresponds to the thickness of a record and the linear track is marked. Place the Clearaudio linear gauge through the existing hole on the turntable spindle and align it so that it points toward the tonearm base.
- Page 12 The cartridge is in perfect alignment when it is vertical to the surface of the platter (see Pic. 17) and the bubble of the Mini Level Gauge is centered (Pic. 18). 90° Pic. 18: Adjustment of the azimuth Pic. 17: Perfect azimuth Page / Seite 12 © clearaudio electronic GmbH, 2021-05...
- Page 13 Use the lift to lower the stylus at the left hand end of the Clearaudio linear gauge, moving the gauge so that the diamond sits exactly on the reference line (see Pic. 20, red line).
-
Page 14: Special Notes
After setting the tangential tracking angle, fix the tonearm pilar in the tonearm base / clamping ring or TT5 swing base. Now you can remove the TT5 VTA fix by unscrewing the M4 cylinder head screws with a hex wrench (# 3). -
Page 15: Technical Data
Approx. 7.87 x 5.51 x 5.51 inches (incl. Headshell) Manufacturer’s warranty: 5 years* * Provided that the warranty card is correctly completed and returned to Clearaudio, or your product is registered online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase. Made in Germany... - Page 16 User manual / Bedienungsanleitung Sehr verehrte clearaudio - Kundin, sehr verehrter clearaudio - Kunde, wir gratulieren Ihnen! Sie haben sich für einen der besten Tonarme, den neuen clearaudio Tangential Tonarm entschieden. Ein erstklassiges, in aufwändiger Handarbeit gefertigtes Produkt der clearaudio electronic GmbH.
- Page 17 User manual / Bedienungsanleitung Inhaltsverzeichnis 1. Lieferumfang ............18 - 19 2. Befestigung des Klemmringes ......... 20 - 22 3. Aufsetzen des Tonarms ........23 4. Montage des Tonabnehmers ........23 Einstellungen ............. 24 - 28 6. Besondere Hinweise ..........29 7.
-
Page 18: Lieferumfang
Tonarm angepassten Verpackung, die einen sicheren Transport garantiert. Bitte bewahren Sie diese Verpackung für den Fall eines Transports auf und kontrollieren Sie den Lieferumfang Ihres neu erworbenen clearaudio Tangential Tonarmes. Achten Sie vor der Entnahme des Tonarmes aus seiner Verpackung auf das empfindliche Signalkabel, dass Sie mit größtmöglicher Vorsicht behandeln sollten. - Page 19 User manual / Bedienungsanleitung Clearaudio tangential Alignment gauge Tonarm; komplett vormontiert inkl. präzisionsgefertigtem Silber- (Einstellschablone zur Justage der Carbon-Headshell Rohr mit Aluminium- tangentialen Abtastung) Headshell (ohne Tonabnehmer) Aluminium-Klemmring mit Gewindestift 1 Paar weiße Handschuhe M6 x 8 1x Innensechskantschlüssel (# 1,5) Clearaudio Mini Level Gauge 1x Innensechskantschlüssel (# 2)
-
Page 20: Befestigung Des Klemmringes
• Uni concept / Performance DC / Ovation (Art. Nr. AC031-5) Diese Basis eignet sich gleichermaßen zur Montage aller clearaudio Radial Tonarme und Tangential Tonarm ohne zusätzlicher Montage des Klemmringes. Bitte beachten: Diese Basis ist nicht zur Montage einer swing base geeignet. - Page 21 User manual / Bedienungsanleitung • Zur Montage des Klemmringes oder der clearaudio swing base auf einem Laufwerk der clearaudio Innovation Serie benötigen Sie die Unify 12 Zoll Stufenbasis (Art. Nr. AC030-4). Abb. 4: Unify 12 Zoll Stufenbasis (Art. Nr. AC030-4) 2.2 Montage des Klemmringes...
- Page 22 Sie bitte einen 4,5 mm HSS-Spiralbohrer, um die Bohrungen durch das Material zu bohren. In diesem Fall können Sie den Klemmring mit handelsüblichen Schrauben in der entsprechenden Länge und den dazu passenden Muttern befestigen (V2A-Inbus). Abb. 7: Montage des Klemmringes auf einem Laufwerk anderer Hersteller Page / Seite 22 © clearaudio electronic GmbH, 2021-05...
-
Page 23: Aufsetzen Des Tt5 Tonarms
Tonarmbasis. Anschließend stellen Sie die Höhe und die Position des Tonarmes grob ein und fixieren ihn mit der seitlichen Schraube des Klemmringes oder der Tonarmbasis. Zur Einstellung des Drehpunktes des Tonarms empfehlen clearaudio Drehtonarm Einstellschablone (Art. Nr. AC005/IEC unter www.analogshop.de). -
Page 24: Tt5 Einstellungen
Dieser Tonarm ist für Tonabnehmer ab 7 g Eigengewicht geeignet! Sollte Ihr Tonabnehmer leichter sein, benutzen Sie bitte zusätzlich ein Gewicht zwischen Headshell und Tonabnehmer. (Headshellplättchen nicht im Lieferumfang enthalten, erhätlich über Ihren Fachhändler oder über clearaudio (info@clearaudio.de)). Page / Seite 24 © clearaudio electronic GmbH, 2021-05... - Page 25 User manual / Bedienungsanleitung Abb. 14: Festziehen des Gewichtes Abb. 13: Montage des Gewichtes 5.3 Horizontale Einstellung des Tonarms Bevor Sie die horizontale Ausrichtung des Tonarmes anpassen, überprüfen Sie zuerst die horizontale Ausrichtung Ihres Laufwerkes. Nach korrekter horizontaler Justage Ihres Laufwerkes, lockern Sie nun die beiden Schrauben mit einem Innensechskantschlüssel #2 (siehe Abb.
- Page 26 Entnehmen Sie hierzu bitte mit dem beiliegenden Innensechskantschlüssel #3 beide Zylinderkopfschrauben M4 aus dem TT5 VTA fix. Nun legen Sie beide Elemente um den Tonarmfuß eben auf die Tonarmbasis / TT5 swing base und schrauben die beiden Elemente mit den Zylinderkopfschrauben M4 und dem Innensechskantschlüssel #3 handfest zu.
- Page 27 Stellen Sie die korrekte Auflagekraft Ihres Tonabnehmers laut der Herstelleranleitung ein. Zur Einstellung der korrekten Auflagekraft empfehlen wir die digitale Tonabnehmerwaage „Weight Watcher touch“ von clearaudio (Art. Nr. AC163 auch erhältlich über www.analogshop.de) (Abb. 19). Nach Abschluss aller Einstellungen achten Sie bitte darauf, dass das Signalkabel eine gleichmäßige Schlaufe nach hinten bildet.
- Page 28 Justage nochmals. Nach Einstellung der Tangentialen fixieren Sie den Tonarmfuß über die Tonarmbasis/ Klemmring / TT5 swing base. Abschließend entfernen Sie den TT5 VTA fix, indem Sie mit dem Innensechskantschlüssel #3 die Zylinderkopfschrauben M4 lösen. Der clearaudio Tonarm ist nun komplett justiert und spielbereit.
-
Page 29: Besondere Hinweise
Reihenfolge. 6.3 Service Information Wenn eine Wartung oder Reparatur an einem clearaudio Produkt erforderlich ist, wenden Sie sich bitte zuerst immer an Ihren Händler oder Vertriebspartner. Alternativ können Sie clearaudio direkt kontaktieren und wir werden Sie über Ihre nächstgelegenen Servicestelle informieren. -
Page 30: Technische Daten
200 x 140 x 140 mm (inklusive Headshell) Herstellergarantie: 5 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio oder online registrierter Garantie innerhalb von 14 Tagen (https://clearaudio.de/de/service/ registration.php). Page / Seite 30 © clearaudio electronic GmbH, 2021-05... -
Page 31: Warranty Information
The full, extended warranty period for the tangential tonearm is 5 years. To receive this full Clearaudio warranty, you must either complete and return the relevant section of the warranty registration card to Clearaudio, or register your product online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase. - Page 32 ESPAÑOL GARANTIA Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio. GUARDE SU RECIBO DE COMPRA Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá guardarlo en un lugar seguro y utilizarlo como referencia cuando tenga que hacer uso del seguro o se ponga en contacto con Clearaudio.
- Page 33 User manual / Bedienungsanleitung Made in Germany Page / Seite 33...
- Page 34 User manual / Bedienungsanleitung Page / Seite 34 © clearaudio electronic GmbH, 2021-05...
- Page 35 User manual / Bedienungsanleitung Made in Germany Page / Seite 35...
- Page 36 Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen Genehmigung durch die clearaudio electronic GmbH, Deutschland. Clearaudio Electronic accepts no liability for any misprints. Technical specifications are subject to change or improvement without prior notice. Product availability is as long as stock lasts.
