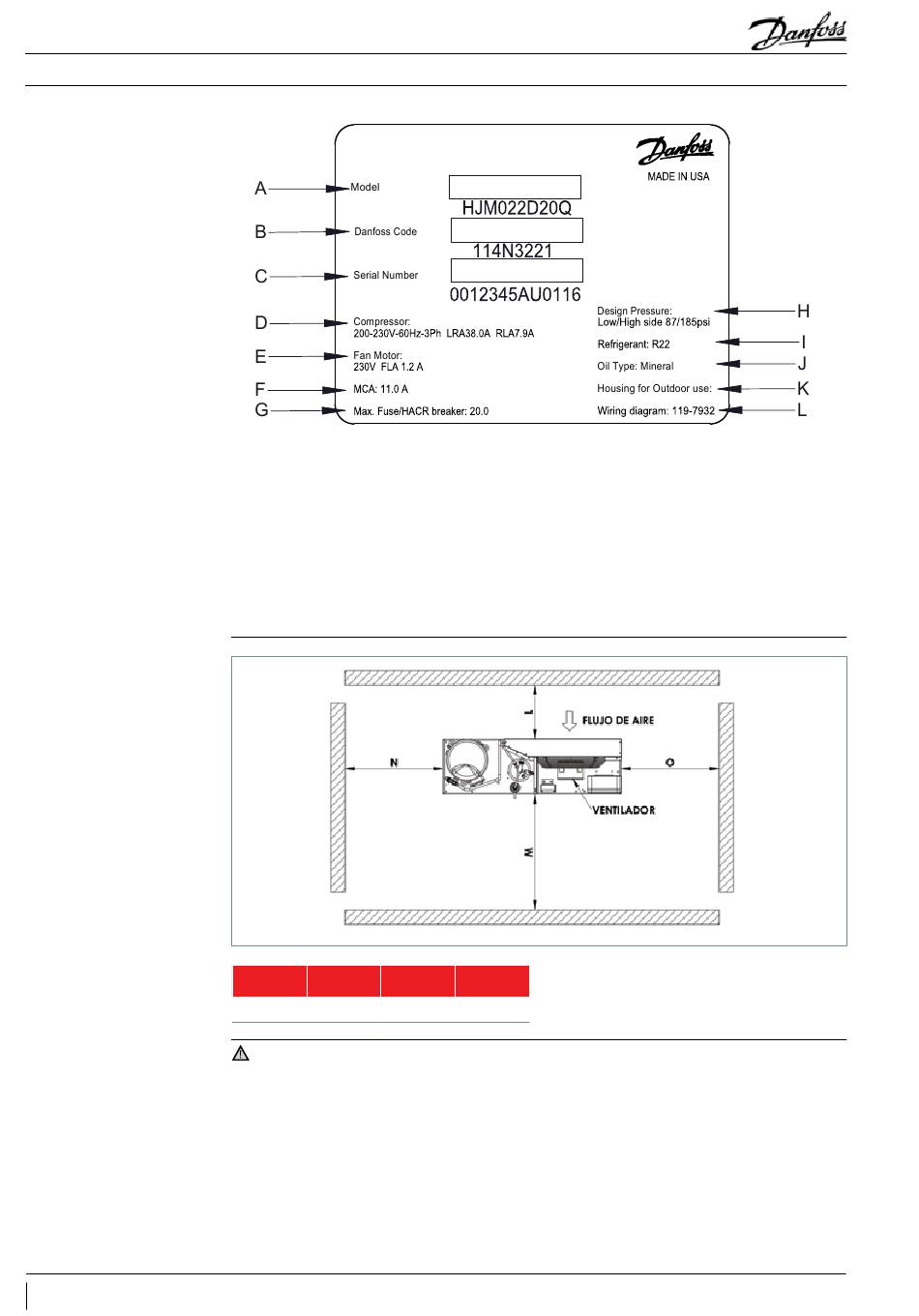

Etiqueta
Imagen: Distancias
minimas de instalacion
IMPORTANTE
14
FRCC.ES.013.A1.05
Instalación y el mantenimiento
A: Modelo y codigo de barras
B: Codigo de la unidad y
codigo de barras
C: Numero de serie y codigo de barras
D: Voltaje de compresor
Amperaje de rotor bloqueado
Amperaje de carga nominal
E: Voltaje del ventilador
Amperaje a plena carga
L M
[mm] [mm] [mm]
300 650
1 - La instalación y el mantenimiento de la
unidad condensadora deben ser llevados a cabo
exclusivamente por personal calificado. Siga estas
instrucciones y las prácticas recomendadas en
materia de ingeniería de refrigeración durante las
actividades de instalación, puesta en servicio,
mantenimiento y servicio técnico.
2 - El uso de la unidad condensadora sólo debe
llevarse a cabo para los fines para los que ha sido
diseñada y dentro de su campo de aplicación.
3 - En cualquier circunstancia, deben cumplirse los
F: Ampicidad minima del circuito
G: Tamaño maximo del fusible
H: Presion de diseño
I: Refrigerante
J: Tipo de aceite
K: Cubierta para exterior
L: Diagrama electrico
N O
[mm]
550 550
requisitos establecidos por la norma EN 378
(o cualquier otro reglamento local vigente en
materia de seguridad).
4 - Esta unidad condensadora se suministra con
gas nitrógeno a presión (1 bar) y, por lo tanto, no
puede conectarse tal cual; consulte la sección
"Instalación" para obtener más información.
5 - Manipule la unidad condensadora con
precaución y en posición vertical (desviación
máxima respecto a la vertical: 15°).
