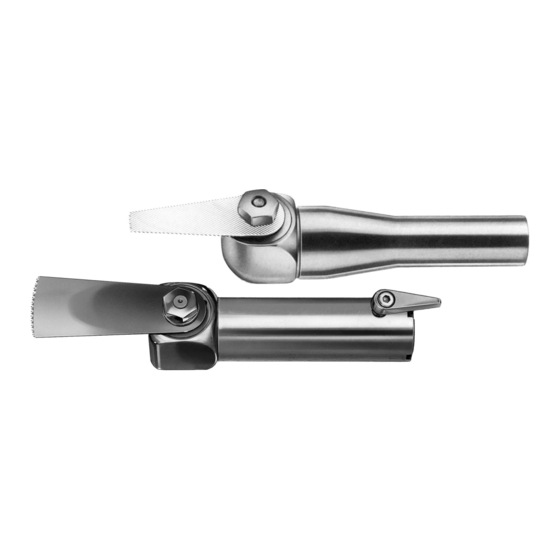

- Page 1 Aesculap Power Systems Service Manual Oscillating depth saw handpiece GB125R/Micro pendulum saw GB129 Service-Manual Oszillierendes Tiefensägehandstück GB125R/Mikro-Pendel- säge GB129...
- Page 2 GB129R TA004110 GB125211 TA003907 GB129302 GB125213 GB125305 GB125302 TA1003131 GB125304 GB125804 GB125306 TA003909 TA005307 TA003222 TA003907 GB129301 TA003983 TA005385 TA005387 TA003131 GB129200 TA006659...
- Page 3 GB125 GB125211 TA005307 TA004110 GC650R TA003907 GB125302 GB125804 GB125305 TA003131 GB125213 GB125304 GB125306 TA003909 TA003916 TA003904 GB115801 GB125805 TA004527 GB125307 GB125312 TA004692...
- Page 4 Aesculap Power Systems Oscillating depth saw handpiece GB125R/Micro pendulum saw GB129 Copyright information General advisory Copyright© 2006 This service manual contains illustrations and explanations. Each Aesculap AG & Co. KG® explanation covers the following: modes of operation, spare parts list, All rights reserved 09/06 assembly, disassembly, functionality test, and the section tools/devices (if applicable).
-
Page 5: Table Of Contents
2. Tools, auxiliary materials, supplies Contents Safe handling..........3 Tools, auxiliary materials, supplies. -
Page 6: Expendable Parts/Replacement Parts
Aesculap Power Systems Oscillating depth saw handpiece GB125R/Micro pendulum saw GB129 3. Expendable parts/Replacement parts 4. Basic preparations and maintenance 3.1 GB125R 4.1 Preliminary work Function tests Designation Art. no. ! Switch on the oscillating depth saw handpiece GB125R/micro Saw blade axle GB125213 pendulum saw GB129. -
Page 7: Troubleshooting List
5. Troubleshooting list 5.1 Oscillating depth saw handpiece GB125R Malfunction Finding Cause Remedy Loud running noise Major slack of saw blade axle Worn gearing Replace ball bearing TA004110/ GB125213 with the drive shaft rocker arm GB125302 fixated Major slack of eccentric shaft Worn or defective bearing Replace bearing of eccentric shaft GB125307... -
Page 8: Micro Pendulum Saw Gb129
Aesculap Power Systems Oscillating depth saw handpiece GB125R/Micro pendulum saw GB129 Malfunction Finding Cause Remedy Tool cannot be coupled Dirty tool/ adapter chuck Dirt Couple a new tool Take off nut GB125804 and clean saw blade axle GB125213 Defective or broken driver (star) Deformation Replace saw blade axle GB125213 Wrong tool/... - Page 9 Malfunction Finding Cause Remedy Tool cannot be coupled Dirty tool/adapter chuck Dirt Take off nut GB125804 and clean saw blade axle GB125213 Couple a new tool Defective or broken driver (star) Deformation Replace saw blade axle GB125213 Wrong tool/ Wrong tool Check art.
-
Page 10: Disassembling
Aesculap Power Systems Oscillating depth saw handpiece GB125R/Micro pendulum saw GB129 6. Disassembling 6.4 Disassembling the saw head (GB129) ! Heat up housing GB125800 if necessary and unscrew complete saw head. ! Unscrew nut with pressure plate GB125804 from the saw head. 6.1 Disassembling the saw head (GB125R) ! Clamp in the saw head between clamping jaws. -
Page 11: Assembling
7. Assembling ! From the outside, insert saw blade axle GB125213 in the saw head in such a way that it sits flush in rocker arm GB125302. ! Press saw blade axle GB125213 into rocker arm GB125302, using press-in device W-81000180. 7.1 Preliminary work ! Apply Loctite 572 on flat-headed screw GB125304 and insert the screw in the saw head. -
Page 12: Postmaintenance
Aesculap Power Systems Oscillating depth saw handpiece GB125R/Micro pendulum saw GB129 9. Parts list ! Screw nut with pressure plate GB125804 into the saw head. ! Apply Loctite 275 on the saw head and screw the saw head into housing GB125800. This completes the mounting of the saw head. -
Page 13: Gb129
9.2 GB129 Art. no. Designation GB125211 Bearing bush GB125211 Bearing GB125212 Nut M 7 x 0.75 GB125212 Nut M 7 x 0.75 GB125213 Saw blade axle GB125214 Pressure plate GB125215 Saucer spring GB125302 Rocker arm GB125304 Flat-headed screw DIN 921 M 4.0 x 4.0 GB125305 Gear cover... - Page 14 Aesculap Power Systems Oszillierendes Tiefensägehandstück GB125R/Mikro-Pendelsäge GB129 Urheberrechtliche Aspekte Grundlegende Hinweise Copyright© 2006 Dieses Service-Manual enthält Darstellungen und Erläuterungen. Die Er- Aesculap AG & Co. KG® läuterungen enthalten jeweils die Funktionsweise, Ersatzteilliste, Monta- Alle Rechte vorbehalten 09/06 ge, Demontage, Funktionsprüfung und ggf. das Kapitel Werkzeuge/Vor- richtungen.
-
Page 15: Sichere Handhabung
2. Werkzeuge, Hilfsmittel, Betriebsstoffe Inhaltsverzeichnis Sichere Handhabung ........13 Werkzeuge, Hilfsmittel, Betriebsstoffe . -
Page 16: Verschleißteile/Ersatzteile
Aesculap Power Systems Oszillierendes Tiefensägehandstück GB125R/Mikro-Pendelsäge GB129 3. Verschleißteile/Ersatzteile 4. Grundlegende Vorarbeiten und Wartung 3.1 GB125R 4.1 Vorarbeiten Funktionen prüfen Bezeichnung Art.-Nr. ! Oszillierendes Tiefensägehandstück GB125R/Mikro-Pendelsäge GB129 einschalten. Sägeblattachse GB125213 ! Prüfen, ob der Motor gleichmäßig läuft. Schwinghebel GB125302 ! Sägeblatt GC650R kuppeln. Kalottenlager GB125306 ! Um die Kraft des oszillierenden Tiefensägehandstücks GB125R/der... -
Page 17: Fehler Erkennen Und Beheben
5. Fehler erkennen und beheben 5.1 Oszillierendes Tiefensägehandstück GB125R Störung Erkennung Ursache Behebung Lautes Betriebsgeräusch Großes Spiel der Sägeblattachse Verschlissenes Getriebe Kugellager TA004110/Schwinghebel GB125213 bei fixierter Antriebs- GB125302 ersetzen welle Großes Spiel der Exzenterwelle Verschlissenes oder defektes Lager der Exzenterwelle GB125307 GB125307 Lager ersetzen... -
Page 18: Mikro-Pendelsäge Gb129
Aesculap Power Systems Oszillierendes Tiefensägehandstück GB125R/Mikro-Pendelsäge GB129 Störung Erkennung Ursache Behebung Werkzeug lässt sich nicht Verschmutztes Werkzeug/ Schmutz Neues Werkzeug einsetzen kuppeln Spannfutter Mutter GB125804 demontieren und Sägeblattachse GB125213 reinigen Defekter oder gebrochener Mit- Verformung Sägeblattachse GB125213 ersetzen nehmer (Stern) Falsches Werkzeug/ Falsches Werkzeug Art.-Nr. - Page 19 Störung Erkennung Ursache Behebung Werkzeug lässt sich nicht Verschmutztes Werkzeug/ Schmutz Mutter GB125804 demontieren und kuppeln Spannfutter Sägeblattachse GB125213 reinigen Neues Werkzeug einsetzen Defekter oder gebrochener Mit- Verformung Sägeblattachse GB125213 ersetzen nehmer (Stern) Falsches Werkzeug/ Falsches Werkzeug Art.-Nr. prüfen und mit Angaben: Kupplungs-Form passt nicht Katalog-Nr.
-
Page 20: Demontage
Aesculap Power Systems Oszillierendes Tiefensägehandstück GB125R/Mikro-Pendelsäge GB129 6. Demontage 6.4 Sägekopf demontieren (GB129) ! Gehäuse GB129800 ggf. erwärmen und Sägekopf komplett abschrau- ben. ! Mutter mit Druckplatte GB125804 vom Sägekopf abschrauben. 6.1 Sägekopf demontieren (GB125R) ! Sägekopf in Klemmbacken spannen. ! Gehäuse GB125805 ggf. -
Page 21: Montage
7. Montage ! Sägeblattachse GB125213 von außen so in Sägekopf einbringen, dass sie schlüssig im Schwinghebel GB125302 sitzt. ! Sägeblattachse GB125213 mit Einpressvorrichtung W-81000180 in Schwinghebel GB125302 pressen. 7.1 Vorarbeiten ! Flachkopfschraube GB125304 mit Loctite 572 versehen und in Säge- kopf schrauben. -
Page 22: Nachbereitung
Aesculap Power Systems Oszillierendes Tiefensägehandstück GB125R/Mikro-Pendelsäge GB129 9. Stückliste ! Mutter mit Druckplatte GB125804 in Sägekopf schrauben. ! Sägekopf mit Loctite 275 versehen und ins Gehäuse GB129800 schrau- ben. Der Sägekopf ist montiert. 9.1 GB125R Art.-Nr. Bezeichnung 8. Nachbereitung GB115305 Hebel-Unterteil GB115801 Knebelschraube... -
Page 23: Gb129
9.2 GB129 Art.-Nr. Bezeichnung GB125211 Lagerbuchse GB125211 Lager GB125212 Mutter M 7 x 0,75 GB125212 Mutter M 7 x 0,75 GB125213 Sägeblattachse GB125214 Druckplatte GB125215 Tellerfeder GB125302 Schwinghebel GB125304 Flachkopfschraube DIN 921 M 4,0 x 4,0 GB125305 Getriebedeckel GB125306 Kalottenlager GB125804 Mutter mit Druckplatte GB125804... - Page 24 CE marking according to directive 93/42/EEC CE-Kennzeichnung gemäß Richtlinie 93/42/EWG Technical alterations reserved Technische Änderungen vorbehalten Aesculap AG & Co. KG Am Aesculap-Platz 78532 Tuttlingen Germany Phone +49 7461 95-0 +49 7461 95-2600 TA-Nr. 011232 09/06 Änd.-Nr.YYY/Y/Y www. aesculap.de...
