H-9179, H-9180
H-11106
DOWNTOWN COLLECTION

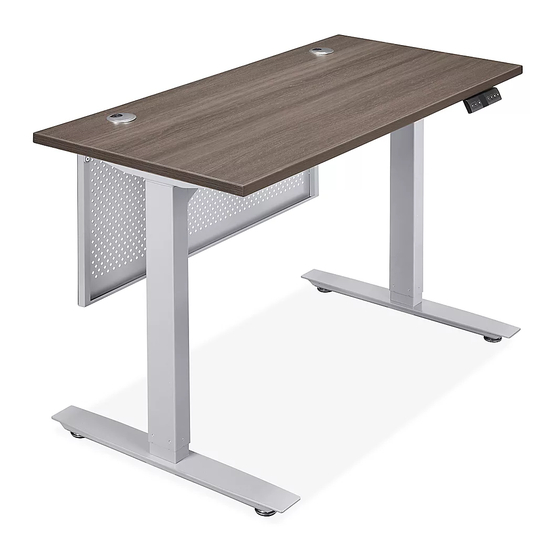

ADJUSTABLE HEIGHT DESK
TOOLS NEEDED
Drill
4 mm Hex Wrench
(Included)
Two Person Assembly
Recommended
Desktop x 1
Top Support
Control Box x 1
Bracket x 2
M6 x 33 mm
Power Cord x 1
Machine Screw x 4
M5 x 45 mm
Wood Screw x 2
PAGE 1 OF 18
1-800-295-5510
uline.com
5 mm Hex Wrench
(Included)
Adjustable Frame
with Lifting Columns x 1
Programmable
Handset x 1
M6 x 15 mm Machine
Screw with Lock
Washer and Flat
Washer x 16
MODESTY PANEL HARDWARE
Metal Modesty Panel x 1
PARTS
Foot with Leveling
Glides x 2
Cable
Management
10
Tray x 2
11
12
13
14
15
M5 x 20 mm
Wood Screw x 10
Modesty Panel
Bracket x 2
Para Español, vea páginas 7-12.
Pour le français, consulter les pages 13-18.
#
DESCRIPTION
1
Desktop
Adjustable Frame with
2
Lifting Columns
3
Foot with Leveling Glides
4
Top Support Bracket
5
Control Box
6
Programmable Handset
7
Cable Management Tray
8
Power Cord
9
M6 x 33 mm Machine Screw
M6 x 15 mm Machine Screw with
Lock Washer and Flat Washer
M5 x 20 mm Wood Screw
M6 x 12 mm Machine Screw
Metal Modesty Panel
Modesty Panel Bracket
M5 x 45 mm Wood Screw
M6 x 12 mm
M5 x 20 mm
Machine Screw x 4
Wood Screw x 4
QTY.
1
1
2
2
1
1
2
1
4
16
14
4
1
2
2
1223 IH-9179
