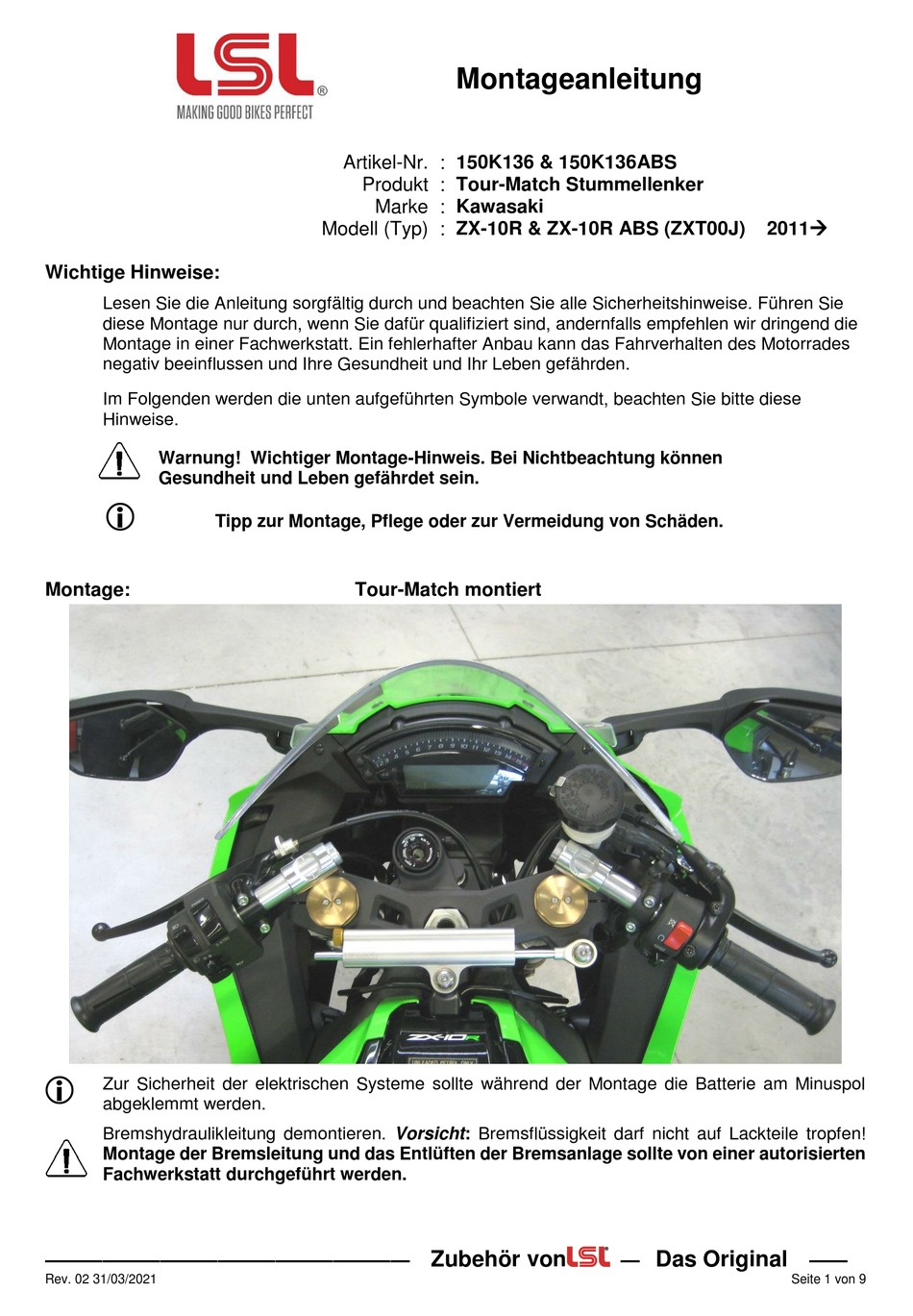

Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die
Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades
negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese
Hinweise.
Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können
Gesundheit und Leben gefährdet sein.
Montage:
Zur Sicherheit der elektrischen Systeme sollte während der Montage die Batterie am Minuspol
abgeklemmt werden.
Bremshydraulikleitung demontieren. Vorsicht: Bremsflüssigkeit darf nicht auf Lackteile tropfen!
Montage der Bremsleitung und das Entlüften der Bremsanlage sollte von einer autorisierten
Fachwerkstatt durchgeführt werden.
———————————————————
Rev. 02 31/03/2021
Artikel-Nr. : 150K136 & 150K136ABS
Produkt : Tour-Match Stummellenker
Marke : Kawasaki
Modell (Typ) : ZX-10R & ZX-10R ABS (ZXT00J)
Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.
Tour-Match montiert
Montageanleitung
Zubehör von
2011
—
Das Original
——
Seite 1 von 9
Advertisement
Related Manuals for LSL 150K136
Summary of Contents for LSL 150K136
- Page 1 Montageanleitung Artikel-Nr. : 150K136 & 150K136ABS Produkt : Tour-Match Stummellenker Marke : Kawasaki Modell (Typ) : ZX-10R & ZX-10R ABS (ZXT00J) 2011 Wichtige Hinweise: Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die Montage in einer Fachwerkstatt.
- Page 2 Griffarmaturen, Bedienungsarmaturen Hydraulikzylinder Lenker demontieren. Originallenker entfernen. Vor der Demontage der originalen Gabelbrücke unbedingt Vorderrad entlasten. Tour-Match-Schellen zusammen mit der Gabelbrücke über die Standrohre schieben. Bei der Montage der Gabelbrücke ist darauf zu achten, dass zuerst die zentrale Steuerkopfmutter mit ca. 15Nm angezogen und erst dann die Klemmschrauben festgezogen werden.
- Page 3 Verlegehinweise für Kabel, Züge und Schläuche: Gaszüge: Verlegung entspricht dem Original.Gaszüge bei voll eingeschlagener Lenkung auf Leichtgängigkeit prüfen. Bremsleitung: Mitgelieferte Bremsleitung mit neuen Dichtringen montieren. Beachten Sie unbedingt die separat beiliegende Anbauanleitung der Stahlflex-Bremsleitung. Modell ohne ABS:Beiliegende Bremsleitung mit dem 20°- Anschluss wie abgebildet, oben an der Bremspumpe anschließen.
- Page 4 Fitting Instruction Article-No. : 150K136 & 150K136ABS Product : Tour Match Kit Brand : Kawasaki Model(Type) : ZX-10R & ZX-10R ABS 2011 Important: Read this instruction manual carefully and mind all warnings and tips. You should do this work only if you‘re qualified; otherwise we recommend this mounting to be done by a qualified workshop.
- Page 5 Remove handlebar controls, clutch lever bracket and brake cylinder assy, then remove the original handlebar. Assure that the front wheel is free from any load when dismounting top yoke! Remount top yoke together with both Tour Match clamps as one unit. To fix top yoke, first tighten steering head nut up to 15Nm / 11lbf ft, then fix the slider tube clamp bolts.
- Page 6 Instructions for rerouting cables hoses and wiring harnesses: Throttle cables:Route as original. Check throttle cables for free movement over the whole steering angle and readjust the cables’ slackness, if necessary. Brake hose: Mount attached brake hosewith new seal rings. Mind the mounting instructions that are delivered with the brake hose.
-
Page 7: Notice De Montage
Notice de montage N°article : 150K136 & 150K136ABS Produit : Guidon bracelet Tour-Match Application : Kawasaki Modèle (type) : ZX-10R & ZX-10R ABS (ZXT00J) 2011 Mentions importantes: Lisez attentivement les instructions de montage et tenez compte des directives de sécurité. - Page 8 Attention: le liquide pour freins ne doit pas tomber sur les parties peintes! Le montage des durits de frein et la purge du système de frein doivent être effectués par un professionnel. Démontez les poignées, les leviers et le maître cylindre hydraulique. Enlevez le guidon d’origine. Déchargez la roue de devant avant le démontage du té...
- Page 9 Schéma de pose des câbles et tuyaux: Câbles des gaz: La pose correspond à celle d’origine. Vérifiez la liberté de mouvement pendant le braquage gauche/droite. Durits de frein: Montez la durit du kit avec un nouvel anneau joint. Tenez compte de la notice de montage des durits de frein du type aviation.
