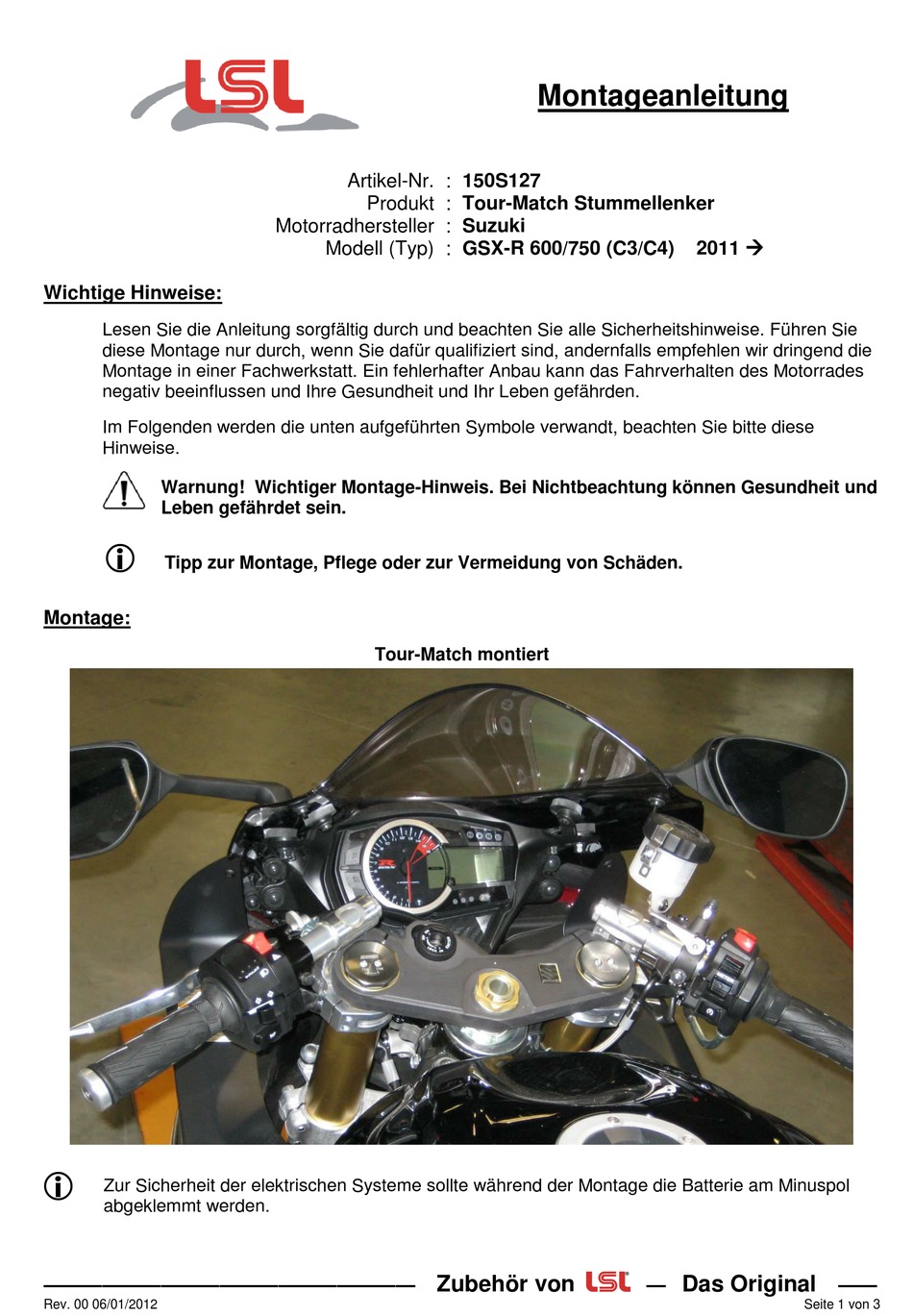

Wichtige Hinweise:

Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie

diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die

Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades

negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.

Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese

Hinweise.

Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können Gesundheit und

Leben gefährdet sein.



Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.

Montage:



Zur Sicherheit der elektrischen Systeme sollte während der Montage die Batterie am Minuspol

abgeklemmt werden.

———————————————————

Rev. 00 06/01/2012

Artikel-Nr. : 150S127

Produkt : Tour-Match Stummellenker

Motorradhersteller : Suzuki

Modell (Typ) : GSX-R 600/750 (C3/C4)

Tour-Match montiert

Zubehör von

Montageanleitung

2011 

—

Das Original

——

Seite 1 von 3

Need help?

Do you have a question about the 150S127 and is the answer not in the manual?

Questions and answers

Summary of Contents for LSL 150S127

Page 1 Montageanleitung Artikel-Nr. : 150S127 Produkt : Tour-Match Stummellenker Motorradhersteller : Suzuki 2011  Modell (Typ) : GSX-R 600/750 (C3/C4) Wichtige Hinweise: Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die Montage in einer Fachwerkstatt.
Page 2 Bremshydraulikleitung demontieren. Vorsicht: Bremsflüssigkeit darf nicht auf Lackteile tropfen! Montage der Bremsleitung und das Entlüften der Bremsanlage sollte von einer autorisierten Fachwerkstatt durchgeführt werden. Griffarmaturen, Bedienungsarmaturen und Hydraulikzylinder vom Lenker demontieren. Originallenker entfernen.  Vor der Demontage der originalen Gabelbrücke unbedingt Vorderrad entlasten! Tour- Match-Schellen zusammen mit der Gabelbrücke über die Standrohre schieben.
Page 3 Verlegung von Kabeln, Zügen und Schläuchen: Gaszüge : Die Verlegung bleibt unverändert. Gaszüge bei voll eingeschlagener Lenkung (rechts und links!) auf Leichtgängigkeit prüfen und ggfs. das Spiel der Züge neu justieren. Bremsleitung : Mitgelieferte Bremsleitung mit neuen Dichtringen montieren. Beachten Sie unbedingt die separat beiliegende Anbauanleitung der Stahlflex- Bremsleitung.
Page 4 7.) Das Tour-Match-Kit ist nun korrekt montiert. Bitte vergessen Sie nicht, das Motorrad mit dem modellbezogenen Datenblatt bei einer anerkannten Prüfstelle vorzuführen und den Umbau in die Fahrzeugpapiere eintragen zu lassen. Wir wünschen Ihnen viel Freude beim Fahren! • D-47809 Krefeld LSL-Motorradtechnik GmbH www.lsl.eu Stand: 05/2017...
Page 5 Fitting Instruction Article-No. : 150S127 Product : Tour Match Kit Vehicle-Manufacturer : Suzuki 2011  Model (Type) : GSX-R 600/750 (C3/C4) Important: Read this instruction manual carefully and mind all warnings and tips. You should do this work only if you‘re qualified; otherwise we recommend this mounting to be done by a qualified workshop.
Page 6  The battery ground should be disconnected before working on electric wiring and switches! Remove brake-hose(s). Caution: avoid brake fluid on painted surfaces! Any work on the brake system or bleeding the system should be done by an authorized dealer or a qualified mechanic! Remove handlebar controls, clutch lever bracket and brake cylinder assy, then remove the original handlebar.
Page 7 Instruction for rerouting cables hoses and wiring harnesses: Throttle cables: Route as original. Check throttle cables for free movement over the whole steering angle and readjust the cables’ slackness, if necessary. Brake hose: Mount attached brake hose with new seal rings. Mind the mounting instructions that are delivered with the brake hose.
Page 8 LSL–Tour-Match Kit Fitting Instructions 1.) To avoid scratches and dents and for re-routing of hoses and cables remove gas tank first. Remove fairing bracket and mirrors if necessary. Always disconnect battery ground before working on electric wiring and switches! 2.) Remove handlebar controls, clutch lever bracket and brake cylinder assy, then original handlebar.
Page 9: Notice De Montage
Notice de montage N° article : 150S127 Produit : Guidon bracelet Tour Match Application : Suzuki 2011  Modèle (type) : GSX-R 600/750 (C3/C4) Mentions importantes: Lisez attentivement les instructions de montage et tenez compte des directives de sécurité. Si vous n’êtes pas mécanicien, nous vous recommandons le montage dans un atelier spécialisé.
Page 10 Démontage de la conduite hydraulique de frein. Attention: le liquide pour freins ne doit pas tomber sur les parties peintes! Le montage des durits de frein et la purge du système de frein doivent être effectués par un professionnel. Démontez les poignées, les leviers et le maître cylindre hydraulique. Supprimez le guidon d’origine.
Page 11 Schéma de pose des câbles et tuyaux: Câbles des gaz : La pose reste inchangée. Contrôlez la liberté de mouvement des câbles pendant le braquage gauche / droite et ajustez, si nécessaire. Durit de frein : Montez la durit de frein du kit avec de nouveaux anneaux joint.
Page 12 Contrôlez le bon fonctionnement des câbles d’accélération pendant le braquage gauche/droite. 7.) Vérifiez le serrage des vis après le montage et à intervalles réguliers par la suite et res- serrez, si nécessaire. Nous vous souhaitons bonne route ! • D-47809 Krefeld LSL-Motorradtechnik GmbH www.lsl.eu Stand: 05/2017...
