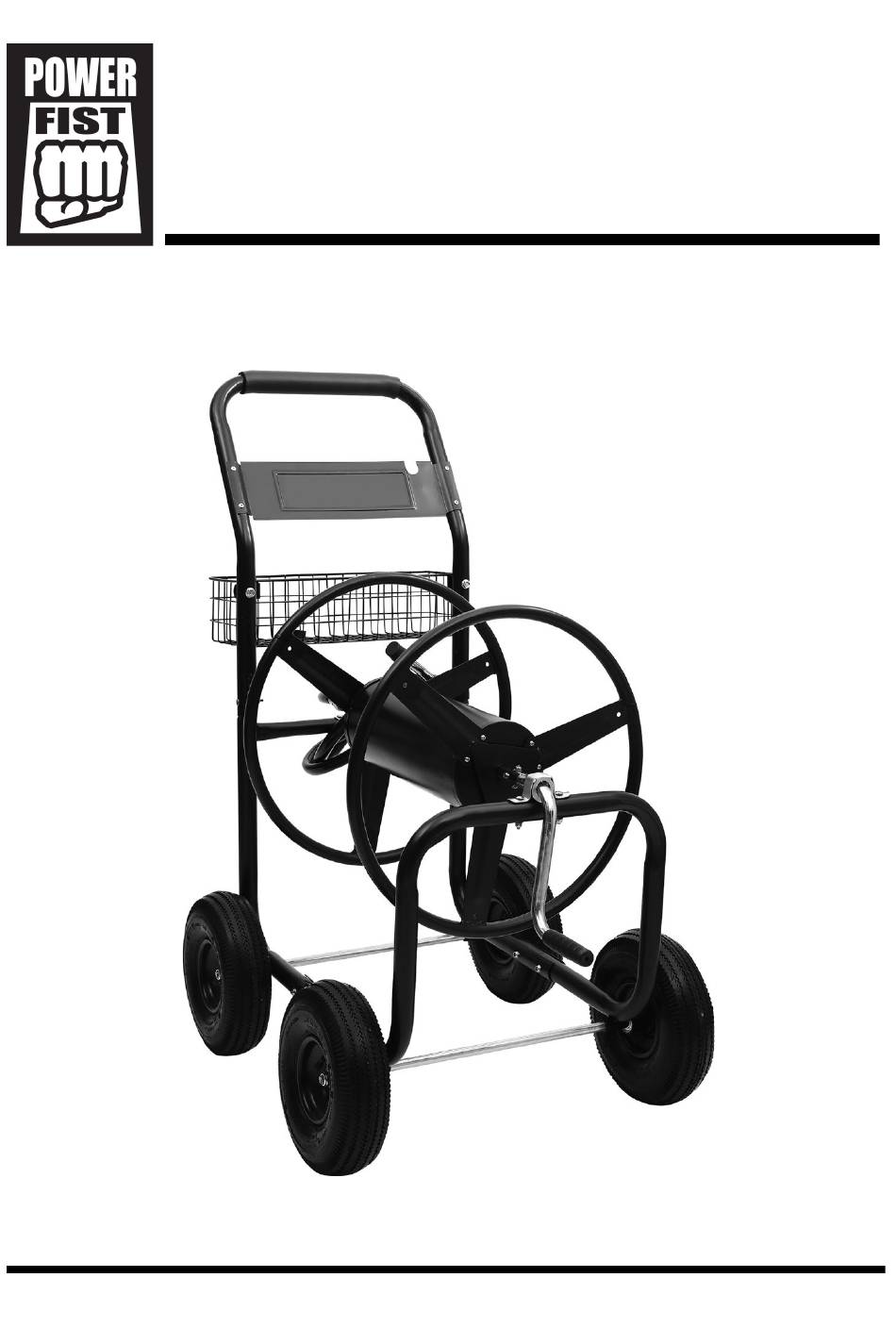

- Page 1 V4.0 8887408 Garden Hose Reel Cart User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications

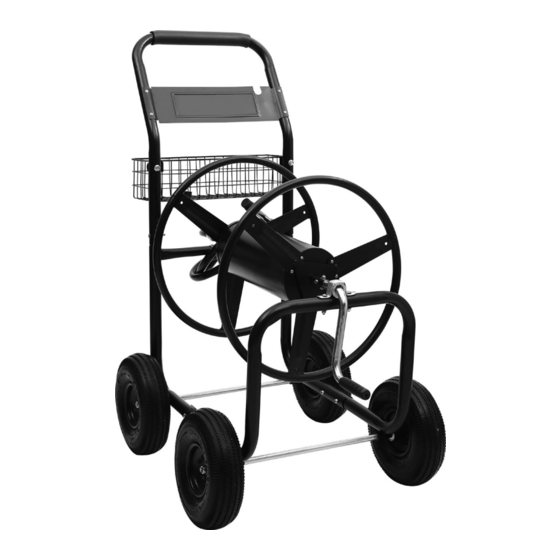

8887408 Garden Hose Reel Cart V4.0 Garden Hose Reel Cart SPECIFICATIONS Capacity 300 feet of 5/8 in hose (not included) Tires 10 in. pneumatic Construction Tubular powder-coat steel frame INTRODUCTION Heavy-duty Hose Reel Cart has a strong tubular steel frame, foam-padded handle and tires for easy maneuverability. -
Page 3: Hazard Definitions
V4.0 Garden Hose Reel Cart 8887408 HAZARD DEFINITIONS Please familiarize yourself with the hazard notices found in this manual. A notice is an alert that there is a possibility of property damage, injury or death if certain instructions are not followed. -
Page 4: Specific Safety Precautions
8887408 Garden Hose Reel Cart V4.0 of inattention while operating a hose reel may result in serious personal injury. Dress properly. Do not wear loose clothing, dangling objects, or jewelry. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewelry or long hair can be caught in moving parts. - Page 5 V4.0 Garden Hose Reel Cart 8887408 Place Frame (A1) into Frame (A2), then attach two Support Brackets (K) on both sides of the frame, and connect them with two Bolts (6), Flat washers (12) and Lock nuts (11). Fig 1, Fig 2 Stand frame assembly upright.
- Page 6 8887408 Garden Hose Reel Cart V4.0 Attach the Hose reel (D) to the other side of the Reel Roller (I); fasten with five Bolts (5).Fig 5 Insert the Water Coupling (J) into the center hole of the reel Roller (I), and use 2 Bolts (5) to attach the U Bracket (13) and fasten the Water Coupling (J) to the reel Roller (I).
- Page 7 V4.0 Garden Hose Reel Cart 8887408 Put the Hose Reel Roller on the Frame, Mount the Crank Hub (L) to the Frame, and fasten with the two Bolts (12) and Nuts (11). Fig 8 Attach the end of the Water Coupling (J) to the Frame with two Bolts (1) &...
- Page 8 8887408 Garden Hose Reel Cart V4.0 10. Attach Basket (H) to Handle (F) with two Bolts (4), Flat Washers (8) & Hex Nuts (7). Fig 11 11. Place Rubber Washer (14) into the female fitting of the Water Coupling (J) and attach the Leader Hose (G) to the Water Coupling (J).
-
Page 9: Parts Breakdown
V4.0 Garden Hose Reel Cart 8887408 PARTS BREAKDOWN PARTS LIST PART# DESCRIPTION QUANTITY Frame Frame Axles Wheels Hose Reel Crank Handle Visit www.princessauto.com for more information... -
Page 10: Hardware List
8887408 Garden Hose Reel Cart V4.0 Handle Leader Hose Accessories Basket Roller Water Coupling Support Brackets Crank Hub HARDWARE LIST PART# DESCRIPTION QUANTITY Carriage Bolt, 6*35mm Carriage Bolt, 6*42mm Bolt, 6*30mm Bolt, 8*45mm Bolt, 5*15mm Bolt, 6*45mm For technical questions call 1-800-665-8685... - Page 11 V4.0 Garden Hose Reel Cart 8887408 Hex Nut, 8mm Flat washer, 8mm Lock Nut, 12mm Flat washer, 12mm Lock Nut, 6mm Flat washer, 6mm U Bracket Rubber Washer (Includes 1-Spare Rubber Washer) Visit www.princessauto.com for more information...
- Page 12 8887408 Garden Hose Reel Cart V4.0 For technical questions call 1-800-665-8685...
- Page 13 V 4,0 8887408 Chariot enrouleur pour tuyau d’arrosage Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 14: Spécifications
8887408 Chariot enrouleur pour tuyau d’arrosage V 4,0 Chariot enrouleur pour tuyau d’arrosage SPÉCIFICATIONS Capacité 300 pi de tuyau de 5/8 po (non compris) Pneus Pneumatiques de 10 po Construction Cadre en acier tubulaire à revêtement en poudre INTRODUCTION Ce robuste enrouleur pour tuyau sur chariot se caractérise par un cadre tubulaire en acier robuste, une poignée coussinée de mousse et des pneus pour... -
Page 15: Aire De Travail
V 4,0 Chariot enrouleur pour tuyau d’arrosage 8887408 DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la propriété, de blessure ou de décès si on ne respecte pas certaines instructions. -
Page 16: Sécurité Personnelle
8887408 Chariot enrouleur pour tuyau d’arrosage V 4,0 SÉCURITÉ PERSONNELLE Restez alerte, gardez les yeux sur le travail et faites preuve de bon sens lorsque vous utilisez un enrouleur sur chariot et un tuyau. N’utilisez pas un enrouleur pour tuyau sur chariot si vous êtes fatigué ou sous l’effet de drogues, d’alcool ou de médicaments. -
Page 17: Assemblage Et Installation
V 4,0 Chariot enrouleur pour tuyau d’arrosage 8887408 ASSEMBLAGE ET INSTALLATION Retirez soigneusement le contenu de l’emballage. Si une des pièces est manquante, ne tentez pas d’utiliser l’enrouleur avant d’avoir obtenu les pièces manquantes et de les avoir installées correctement. - Page 18 8887408 Chariot enrouleur pour tuyau d’arrosage V 4,0 Fixez l’enrouleur pour tuyau (D) sur l’autre côté du rouleau de l’enrouleur (I), puis fixez-le à l’aide de cinq boulons (5). Fig. 5 Insérez le raccord d’alimentation en eau (J) dans l’orifice central du rouleau de l’enrouleur (I) et utilisez 2 boulons (5) pour fixer le support en...
- Page 19 V 4,0 Chariot enrouleur pour tuyau d’arrosage 8887408 Placez le rouleau de l’enrouleur pour tuyau sur le cadre, installez le moyeu de manivelle (L) sur le cadre, puis fixez-le à l’aide de deux boulons (12) et écrous (11). Fig. 8 Fixez l’extrémité...
- Page 20 8887408 Chariot enrouleur pour tuyau d’arrosage V 4,0 10. Fixez le panier (H) à la poignée (F) à l’aide de deux boulons (4), rondelles plates (8) et écrous hexagonaux (7). Fig. 11 11. Insérez la rondelle en caoutchouc (14) dans le raccord femelle d’alimentation en eau (J) et fixez le tuyau de guidage (G) au raccord...
-
Page 21: Liste Des Pièces
V 4,0 Chariot enrouleur pour tuyau d’arrosage 8887408 RÉPARTITION DES PIÈCES LISTE DES PIÈCES No DE PIÈCE DESCRIPTION QUANTITÉ Cadre Cadre Essieux Roues Enrouleur pour tuyau Poignée de manivelle Visitez www.princessauto.com pour plus d'informations... - Page 22 8887408 Chariot enrouleur pour tuyau d’arrosage V 4,0 Poignée Tuyau de guidage Panier pour accessoires Rouleau Raccord d’eau Ferrures d’appui Moyeu de manivelle LISTE DE QUINCAILLERIE No DE PIÈCE DESCRIPTION QUANTITÉ Boulon de carrosserie, 6 x 35 mm Boulon de carrosserie, 6 x 42 mm...
- Page 23 V 4,0 Chariot enrouleur pour tuyau d’arrosage 8887408 Écrou hexagonal, 8 mm Rondelle plate, 8 mm Contre-écrou, 12 mm Rondelle plate, 12 mm Contre-écrou, 6 mm Rondelle plate, 6 mm Support en U Rondelle de caoutchouc (comprend 1 rondelle de caoutchouc de rechange)
- Page 24 8887408 Chariot enrouleur pour tuyau d’arrosage V 4,0 En cas de questions techniques, appelez le 1-800-665-8685...
