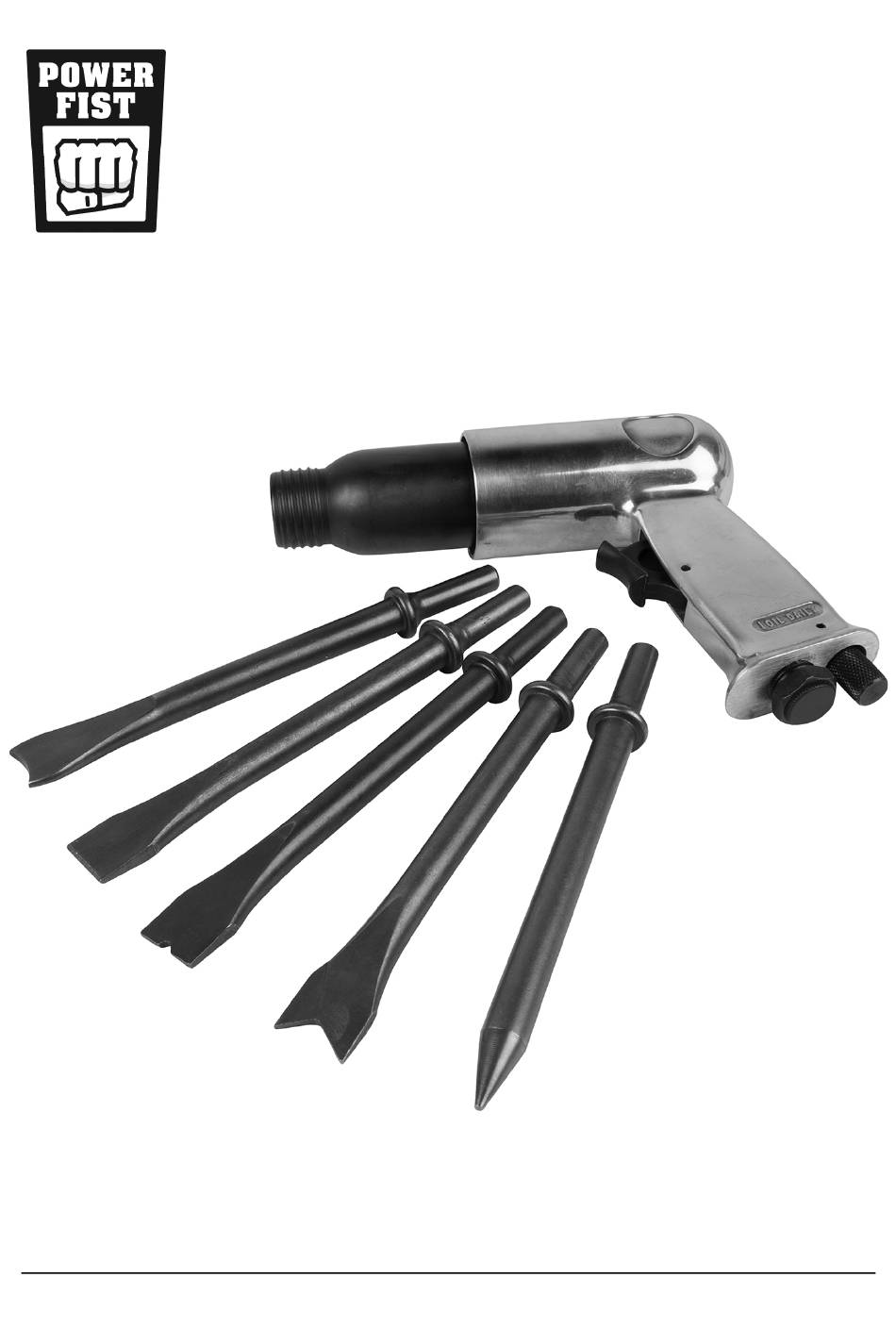

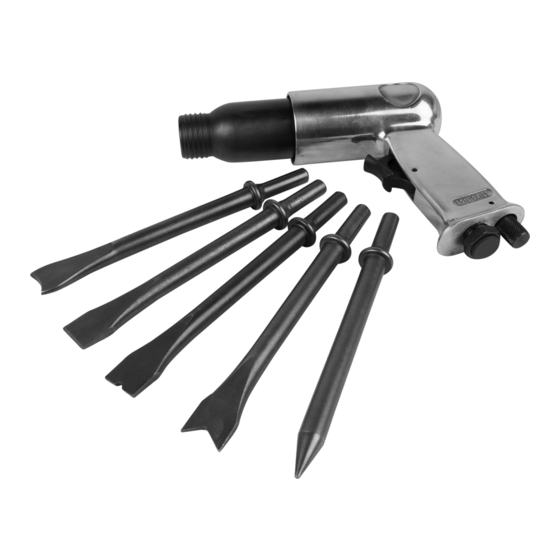

- Page 1 V1.0 8843583 LONG BARREL AIR HAMMER Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8843583 Long Barrel Air Hammer V1.0 SPECIFICATIONS Air Inlet 1/4 in. Pressure Range 90 PSI Air Consumption @ 90 PSI 5.5 CFM Blows per Minute 3,000 BPM Stroke Length 2-5/8 in. Min. Hose Size 3/8 in. Material Die-cast Aluminum Housing HAZARD DEFINITIONS Please familiarize yourself with the hazard notices found in this manual. -
Page 3: Work Area
V1.0 Long Barrel Air Hammer 8843583 INTRODUCTION The Long Barrel Air Hammer is good for cutting metals, chipping and scraping surfaces for autobody work and home renovation. SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. -
Page 4: Personal Precautions
8843583 Long Barrel Air Hammer V1.0 Non-skid footwear is recommended to maintain footing and balance in the work environment. Wear steel toe footwear or steel toe caps to prevent a foot injury from falling objects. Wear a NIOSH approved respirator when working on materials that produce hazardous fumes, dust or particulate matter. - Page 5 V1.0 Long Barrel Air Hammer 8843583 Before using this tool, make sure you know the work area and material you are working on. Make sure you do not accidentally puncture pipes, pressurized containers or electrical cables. Keep hands and other body parts away from the chisel to avoid injury.
- Page 6 8843583 Long Barrel Air Hammer V1.0 Turn OFF the valve and discharge any remaining air pressure after each use or before adjusting the tool. Do not leave the air tool unattended with its compressed air supply on. Turn off the compressed air supply and bleed the air tool of any remaining compressed air before leaving the air tool unattended.
- Page 7 V1.0 Long Barrel Air Hammer 8843583 Do not place the tool down until the tool’s accessory has stopped moving. The accessory may catch the surface of work material and wrench itself free, causing injury to the user or others in the work area.
-
Page 8: Vibration Precautions
8843583 Long Barrel Air Hammer V1.0 Never drill into, weld, patch or modify the air tank. Immediately replace the tank or compressor if an air leak develops. The leak may lead to a rupture. Never make adjustments to the components that control tank pressure. -
Page 9: Assembly And Installation
V1.0 Long Barrel Air Hammer 8843583 IDENTIFICATION KEY Retainer Spring Cylinder Trigger Air Inlet Air Regulator Chisel, Ripper Chisel, Bushing Cutter Chisel, Tapered Punch Chisel, Flat Punch Fig. 1 Chisel, Weld Buster/Bolt Cutter ASSEMBLY & INSTALLATION Letter references in parenthesis (A) refer to the included Identification Key. -
Page 10: Pressure Drop
8843583 Long Barrel Air Hammer V1.0 Remove by unscrewing the spring retainer (A) using the inner lug. Select your chisel (F to J). Make sure it is in good working condition and will not shatter or break while in use. -
Page 11: Care And Maintenance
V1.0 Long Barrel Air Hammer 8843583 Once finished, disconnect the tool from its air source and discharge any residual air in the tool before storing it. Remove the chisel and the spring retainer after each use. Clean the air hammer, retainer and chisels to make sure there is no accumulated dust or debris remaining on the tool. -
Page 12: Troubleshooting
8843583 Long Barrel Air Hammer V1.0 Avoid adding too much air tool oil as this can cause premature power loss and eventual tool failure. A qualified technician will need to take the tool apart and clean out the excess oil. - Page 13 V1.0 Long Barrel Air Hammer 8843583 Problem(s) Possible Cause(s) Suggested Solution(s) Impact tools will Piston is jammed 1. Remove chisel and spring not run. Air flows retainer. freely from 2. Push punch through hole in exhaust. the cylinder until resting against the piston.
- Page 14 8843583 Long Barrel Air Hammer V1.0 For technical questions call 1-800-665-8685...
- Page 15 V1.0 Long Barrel Air Hammer 8843583 Visit www.princessauto.com for more information...
- Page 16 8843583 Long Barrel Air Hammer V1.0 For technical questions call 1-800-665-8685...
- Page 17 V1,0 8843583 MARTEAU PNEUMATIQUE À CYLINDRE LONG Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 18: Spécifications
8843583 Marteau pneumatique à cylindre long V1,0 SPÉCIFICATIONS Entrée d’air 1/4 po Plage de pression 90 lb/po carré Consommation d’air à 90 lb/po carré 5,5 pi cubes/min Coups par minute 3 000 coups/min Longueur de course 2 5/8 po Diamètre min. de tuyau 3/8 po Matériau... -
Page 19: Aire De Travail
V1,0 Marteau pneumatique à cylindre long 8843583 INTRODUCTION Le marteau pneumatique à cylindre long convient idéalement pour la coupe de métaux, le piquage et le raclage de surfaces pour les travaux de carrosserie d’automobile et pour rénover la maison. SÉCURITÉ... -
Page 20: Précautions Personnelles
8843583 Marteau pneumatique à cylindre long V1,0 Portez un écran facial panoramique de type approprié avec les lunettes de sécurité puisque cette tâche peut créer des copeaux, des matières abrasives ou des particules. Portez des gants qui protègent en fonction des matériaux de travail et pour réduire les effets des vibrations de l'outil. -
Page 21: Consignes De Sécurité Spécifiques
V1,0 Marteau pneumatique à cylindre long 8843583 Ne dirigez jamais le jet d’air ou les outils vers votre corps, d’autres individus ou des animaux. Les débris et la poussière projetés à grande vitesse peuvent causer des blessures. CONSIGNES DE SÉCURITÉ SPÉCIFIQUES AVERTISSEMENT ! Ne permettez PAS au confort ou à... - Page 22 8843583 Marteau pneumatique à cylindre long V1,0 10. Ne recouvrez pas les orifices d'aération. PRÉCAUTIONS RELATIVES AUX OUTILS PNEUMATIQUES Utilisez uniquement un air comprimé propre et sec comme source d’énergie. L’air contaminé ou humide endommagera progressivement l’outil. Installez une soupape d'arrêt ou un régulateur sur la conduite afin de permettre une commande immédiate de l'alimentation en air, en cas...
- Page 23 V1,0 Marteau pneumatique à cylindre long 8843583 Des blessures graves ou même la mort peuvent survenir en cas d’inhalation de l’air comprimé. Le jet d’air peut contenir du monoxyde de carbone, des vapeurs toxiques ou des particules solides. N’inhalez jamais l’air comprimé provenant directement de la pompe ou d’un outil pneumatique.
- Page 24 8843583 Marteau pneumatique à cylindre long V1,0 libérer, entraînant ainsi des blessures pour l’utilisateur et les gens qui se trouvent dans l’aire de travail. 10. Portez attention au câblage sous le matériau. L’outil risque de toucher un câble électrique dissimulé lors d’une opération. Les surfaces métalliques exposées de l’outil peuvent provoquer un choc chez...
- Page 25 V1,0 Marteau pneumatique à cylindre long 8843583 PRÉCAUTIONS RELATIVES AU COMPRESSEUR/RÉSERVOIR DANGER ! N’utilisez pas le réservoir d’air après sa date d’expiration. Un réservoir qui rompt ou qui explose peut tuer ou causer de graves blessures à l’utilisateur et aux gens à proximité. Désactivez et mettez au rebut le réservoir d’air conformément à...
-
Page 26: Assemblage Et Installation
8843583 Marteau pneumatique à cylindre long V1,0 Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des dommages. Assurez-vous que tous les articles du contenu sont présents. Contenu : • Marteau pneumatique à cylindre long • Coupelle de resort • Ciseau x 5 •... - Page 27 V1,0 Marteau pneumatique à cylindre long 8843583 IMPORTANT ! La vibration peut entraîner une panne si un raccord rapide est relié directement à l’outil pneumatique. Pour contourner ce problème, reliez un tuyau de guidage à la perceuse. Vous pouvez alors utiliser un raccord rapide pour relier le tuyau de guidage à...
-
Page 28: Utilisation De L'outil
8843583 Marteau pneumatique à cylindre long V1,0 UTILISATION DE L’OUTIL Assurez-vous que le régulateur est en position neutre ou OFF (arrêt). Connectez l’outil à la source d’air. Tournez le régulateur du compresseur à la pression d’air désirée (consultez Spécifications). Power is increased or decreased by adjusting the air flow with the regulator (E) at the handle’s base. -
Page 29: Dépannage
V1,0 Marteau pneumatique à cylindre long 8843583 Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur l'outil. Elles comportent des renseignements importants. Si elles sont illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour les remplacer. AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la réparation de l'outil/l'appareil. - Page 30 8843583 Marteau pneumatique à cylindre long V1,0 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) L'outil Les pièces du moteur 1. Demandez à un technicien fonctionne à sont usées. qualifié de réparer l'outil. vitesse normale 2. Remplacez l'outil ou les mais perd de la pièces.
- Page 31 V1,0 Marteau pneumatique à cylindre long 8843583 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Les outils à 1. Enlevez le ciseau et la Le piston est bloqué. choc ne coupelle de ressort. fonctionneront 2. Enfoncez le poinçon dans pas. De l’air l'orifice du cylindre jusqu'à...
- Page 32 8843583 Marteau pneumatique à cylindre long V1,0 En cas de questions techniques, appelez le 1-800-665-8685...
