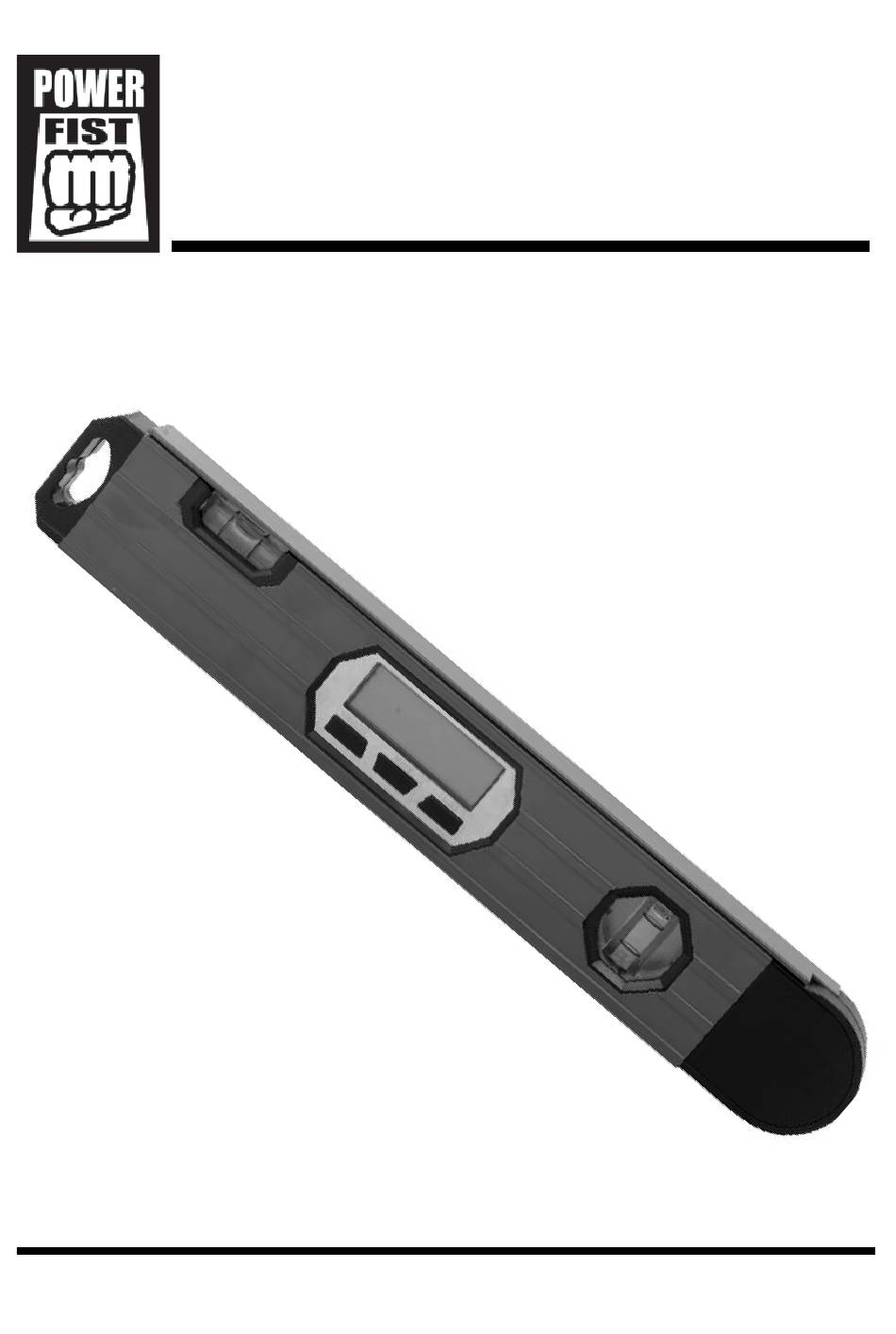

- Page 1 V4.0 8662330 Digital Angle Finder User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8662330 Digital Angle Finder V4.0 Digital Angle Finder SPECIFICATIONS Length 15 in. (380 mm) Measuring Accuracy for Angle +/- 0.5° Display LCD Screen Vials Number Accuracy 0.5 mm/m Battery 9V (not included) Operating Temperature 0℃ to 50℃ Storage Temperature 20℃ to 85℃... -
Page 3: Work Area
V4.0 Digital Angle Finder 8662330 WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken. CAUTION! This notice indicates a potentially hazardous situation that may result in minor or moderate injury if proper practices are not taken. -
Page 4: Specific Safety Precautions
8662330 Digital Angle Finder V4.0 SPECIFIC SAFETY PRECAUTIONS WARNING! DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to the tool safety rules. If you use this tool unsafely or incorrectly, you can suffer serious personal injury. -
Page 5: Operation
V4.0 Digital Angle Finder 8662330 OPERATION NOTICE! The angle finder is a precision measuring instrument. Dropping or banging the device may result in impaired function or inaccurate readings. Letter references in parenthesis (A) refer to the included Identification Key. Dashed numbers in parenthesis (Fig. 1-1) refer to a specific point in an... -
Page 6: Care And Maintenance
8662330 Digital Angle Finder V4.0 When the workpiece is ready, turn the angle finder on again and adjust the fold-out arm until the LCD screen reading matches the recorded angle. Place the angle finder on the workpiece and mark the angle (Fig. -
Page 7: Troubleshooting
V4.0 Digital Angle Finder 8662330 CLEANING Clean debris and dust from the tool with a soft, moist cloth. Do not use cleaning solvents or excessive water as either may damage the tool. STORAGE Remove the battery if the tool will not be used for a period of time. The battery may corrode or discharge during storage and damage the tool. - Page 8 8662330 Digital Angle Finder V4.0 For technical questions call 1-800-665-8685...
- Page 9 V 4,0 8662330 Détecteur d’angle numérique Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 10: Spécifications
8662330 Détecteur d’angle numérique V 4,0 Détecteur d’angle numérique SPÉCIFICATIONS Longueur 380 mm (15 po) Mesure de précision pour les angles +/- 0,5 ° Affichage DÉL Écran Fioles Numéro Précision 0,5 mm/m 0 ℃ à 50 ℃ Pile 9 V (non compris) 20 ℃... -
Page 11: Aire De Travail
V 4,0 Détecteur d’angle numérique 8662330 AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires. ATTENTION ! Cet avis indique une situation possiblement dangereuse qui peut entraîner des blessures mineures ou modérées si on... -
Page 12: Consignes De Sécurité Spécifiques
8662330 Détecteur d’angle numérique V 4,0 N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool ou de médicaments. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur contrôle en cas de situations inattendues. -
Page 13: Mise En Marche Et Arrêt
V 4,0 Détecteur d’angle numérique 8662330 GUIDE D’IDENTIFICATION Bras repliable Couvre-joint Base Bouton MARCHE/ARRÊT Bouton d’onglet Bouton de maintien Écran ACL Fiole pour l’alignement horizontal Fiole pour l’alignement vertical Capuchon d’extrémité Bord de contact Relevé de mesures Indicateur de pile faible Fig. - Page 14 8662330 Détecteur d’angle numérique V 4,0 MESURE DES ANGLES Placez le bras repliable (A) et la base (C) à plat contre les deux surfaces qui forment l’angle (Fig. 2). Les mesures affichées correspondent à celles de l’angle interne (Fig. 2-1) entre la base et le bras repliable.
-
Page 15: Soin Et Entretien
V 4,0 Détecteur d’angle numérique 8662330 TRANSFORMATION DE L’ANGLE EN ANGLE D’ONGLET Mesurez l’angle et appuyez sur le bouton de maintien (F). Appuyez sur le bouton d’onglet pour convertir l’angle en angle d’onglet adéquat. Réglez votre scie à onglets en fonction de cet angle pour le découpage. -
Page 16: Mise Au Rebut
8662330 Détecteur d’angle numérique V 4,0 ENTREPOSAGE Retirez la pile si l’outil n’est pas utilisé pendant une certaine période. En effet, la pile pourrait se corroder ou se décharger pendant l’entreposage et endommager l’outil. MISE AU REBUT Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est impossible de le réparer.
