nøyaktig og stabilt over tid og garanterer nøyaktige og rett-
ferdige avregninger.
Energien som tas opp / frigis til vannet er proporsjonal med
temperaturdifferansen mellom tur- og returløpstemperatur
og vannvolumet som strømmer gjennom. Vannvolumet
måles med en ultralydimpuls, som først sendes med
strømningen og deretter mot den. Medstrøms minskes lø-
petiden mellom sender og mottaker, motstrøms forstørres
den tilsvarende.
Vannvolumet beregnes utfra måleverdiene for løpetidene.
Tur- og returstrømstemperaturene bestemmes ved hjelp av
platinamotstander. Vannvolumet samt temperaturforskjel-
len mellom tur- og returstrøm blir deretter multiplisert og
produktet summert opp. Som resultat registreres og vises
forbrukt energi i de fysiske enhetene kWh eller MWh eller
MJ eller GJ.
Målerens oppførsel
▪
Når de respektive responsgrensene er overskredet og
flow og temperaturdifferansen positiv, summeres var-
memengden og volumet.
▪
Under segmenttest innkoples alle segmentene i display-
et for kontroll.
▪
På den fastsatte årsdagen registreres målervediene for
volum og energi, verdiene for livstids-maksima samt
flow og feiltider hentes i fjorårsminnet.
▪
Gjennomstrømningen, varmeeffekten og temperaturdif-
feransen registreres med riktig fortegn. Underskrides
temperaturresponsgrensen, vises alltid en u på første
punkt. De aktuelle temperaturene vises alltid med en
oppløsning på 0,1 ° C.
▪
For maksimumsberegning angis gjennomsnittet av ef-
fekt og gjennomstrømning over en måleperiode på f.eks
60 min. Maksimalverdiene for beregning av snittverdi er
merket i displayet med "Ma" som første posisjon. Maksi-
malverdiene for temperaturen merkes med MV eller MR.
▪
Det 8-sifrede kundenummeret (samtidig sekundær-
adresse for M-buss-drift) kan stilles inn i kalibreringsmo-
dus.
▪
Driftstimene regnes fra første tilkobling av nettspenning.
▪
Feiltidene summeres hvis en feil oppstår, og måleren
derfor ikke kan registrere.
▪
Datoen telles opp daglig.
72/108
G.83.0098 - Release 8.1.0 CH 2014
ista International GmbH - Grugaplatz 2 - 45131 Essen
▪
Type montert modul vises. Hvis det montert inn en M-
buss-modul, vises primær- og sekundæradressen i ti-
den som følger.
▪
Nummeret på firmware-versjonen tildeles av produsen-
ten.
Lagring / avfallsbehandling
▪
Brukte batterier må kastes på egnete samlesteder.
Transport/returlogistikk
▪
I fall telleren returneres med flyfrakt, må batteriet gene-
relt fjernes på forhånd!
▪
Transport av ultego III perfect må kun skje i originalem-
ballasjen.

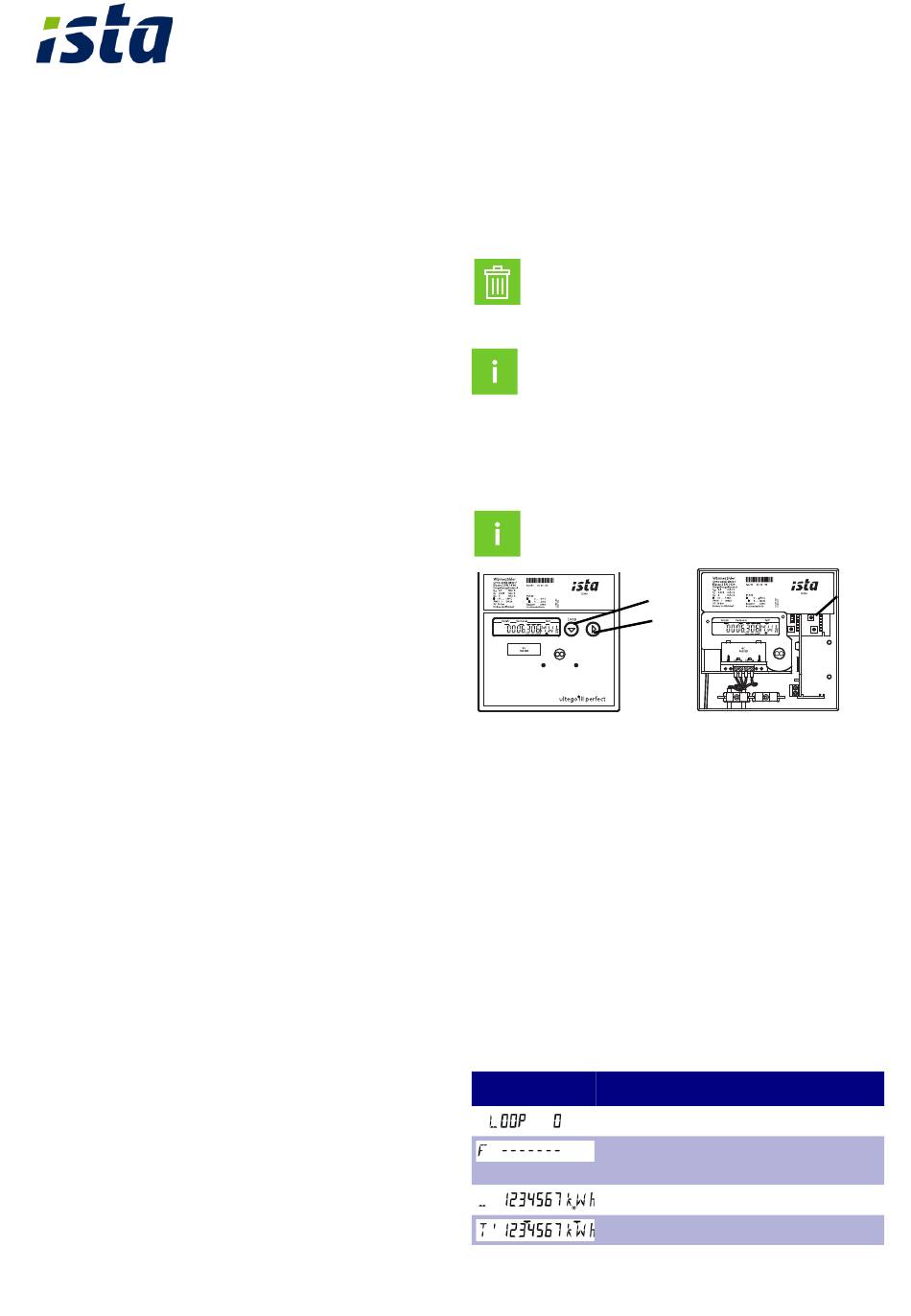

Bediening
1. Knapp 1
2. Knapp 2
3. Serviceknapp
Displayet på måleren er organisert i flere sløyfer og kan va-
riere, avhengig av hvordan konfigurasjonen av ltego® III
perfect avviker fra standarden som beskrives her.
Med knapp 1 kan du velge mellom de enkelte bruker- og
servicesløyfene. Med knapp 2 går du trinnvis gjennom den
aktuelle sløyfen.
I kalibreringssløyfen velger du størrelsen som skal endres
med tast 1. Med tast 2 går du inn i redigeringsmodus. I re-
digeringsmodus endrer du den aktuelle plasseringen av
verdien med tast 2. Med tast 1 bytter du til neste segment.
Brukersløyfe
Visning Betydning
Start på sløyfe
Driftsforstyrrelser angis med feilnum-
mer
Akkumulert energi med tariffstatus
Tariffregister 1 (tilvalg)
