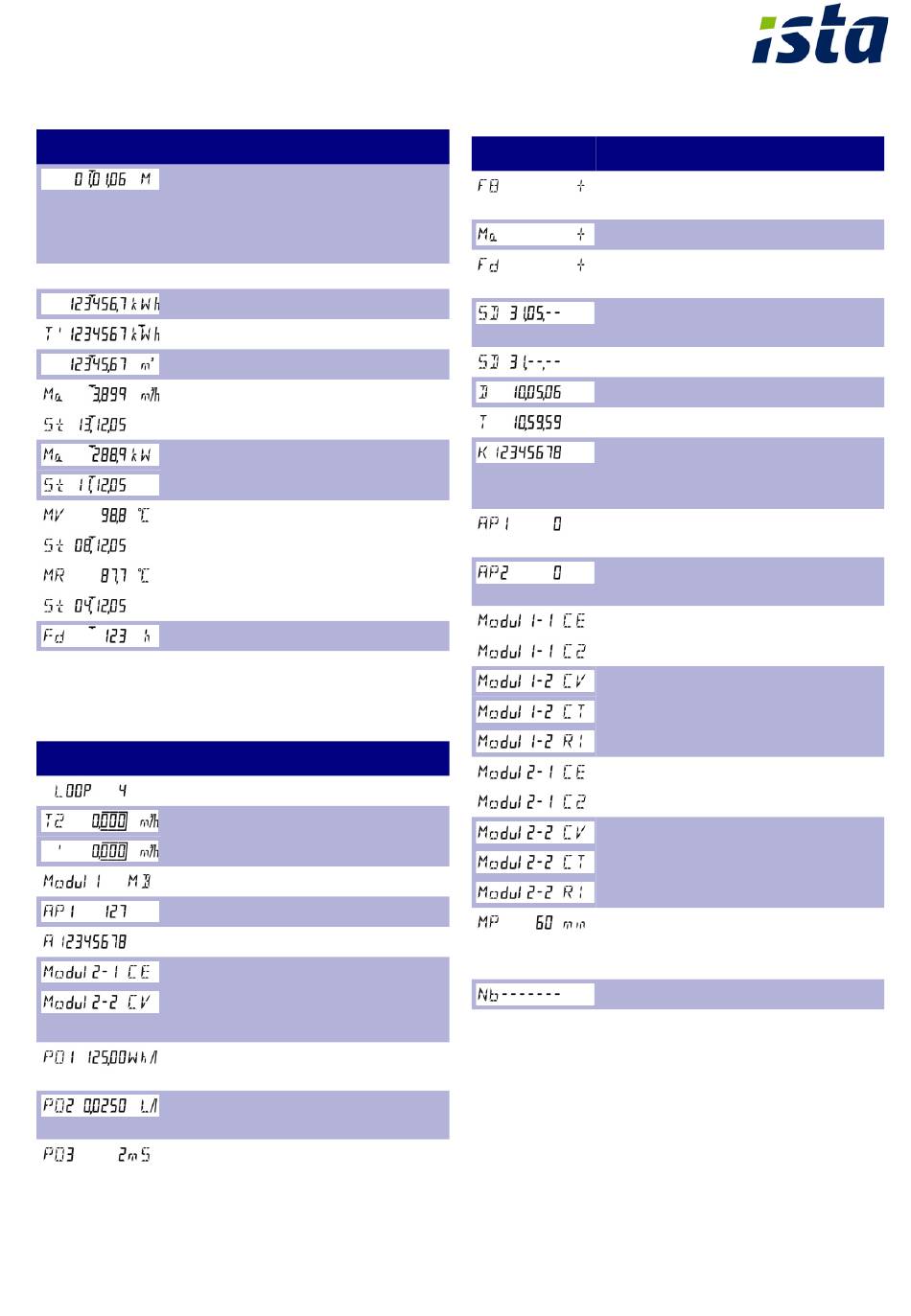

Anzeige Bedeutung
Stichtag
Mit der LCD Taste 1 kann direkt zum
nächsten der 18 Stichtage gesprungen
werden.
jeweils über LCD Taste 2: ↓
Energie am Stichtag
Tarifregister 1 am Stichtag
Volumen am Stichtag
max. Durchfluss am Stichtag (im 2 s-
Wechsel mit Datumsstempel)
max. Leistung am Stichtag (im 2 s-
Wechsel mit Datumsstempel)
max. Temperaturen am Stichtag für
Vor- bzw. Rücklaufmaximum (im 2 s-
Wechsel mit Datumsstempel)
Fehlzeitzähler am Stichtag
Sprung zum Stichtag
Serviceschleife 4 (Modul- und Tarifparameter)
Anzeige Bedeutung
Schleifenkopf
aktueller Tarif (im 2 s-Wechsel mit
Schwellwert 1)
Modul 1: M-Bus
M-Bus Primäradresse 1
M-Bus Sekundäradresse (achtstellig)
Modul 2: Impulsmodul
▪
Kanal 1 = Energie
▪
Kanal 2 = Volumen (im 2 s-Wechsel)
Wertigkeit für Energieimpulse (für
„schnelle Impulse")
Wertigkeit für Volumenimpulse (für
„schnelle Impulse")
Impulsdauer in ms (für „schnelle
Impulse")
Parametrierschleife
Anzeige Bedeutung
Rücksetzen der Fehlermeldung F8
(nur angezeigt, wenn F8 vorliegt)
Rücksetzen der Maxima
Rücksetzen der Fehlzeiten und der
Durchflussmesszeit
Eingabe des Jahresstichtages
(TT.MM)*
Eingabe des Monatsstichtages (TT)*
Eingabe des Datums (TT.MM.JJ)*
Eingabe der Uhrzeit (hh.mm.ss)*
Eingabe der Eigentumsnummer,
achtstellig (gleichzeitig M-Bus Sekun-
däradresse)
Eingabe der M-Bus Primäradresse für
Modul 1 (0..255)
Eingabe der M-Bus Primäradresse für
Modul 2 (0..255)
Wählen der ersten Modulfunktion für
Modul 1 (CE oder C2)
Wählen der zweiten Modulfunktion für
Modul 1 (CV, CT oder RI)
Wählen der ersten Modulfunktion für
Modul 2 (CE oder C2)
Wählen der zweiten Modulfunktion für
Modul 2 (CV, CT oder RI)
Wählen der Maxima-Messperiode
(7.5 - 15 - 30 - 60 min;
3 - 6 - 12 - 24 h)
Rücksprung in Normalbetrieb
* Es ist vom Benutzer darauf zu achten, dass nur sinnvolle
Werte eingegeben werden. Es erfolgt keine Plausibilitäts-
prüfung, sodass auch „falsche" Werte übernommen wer-
den können (z. B. Monat > 12).
