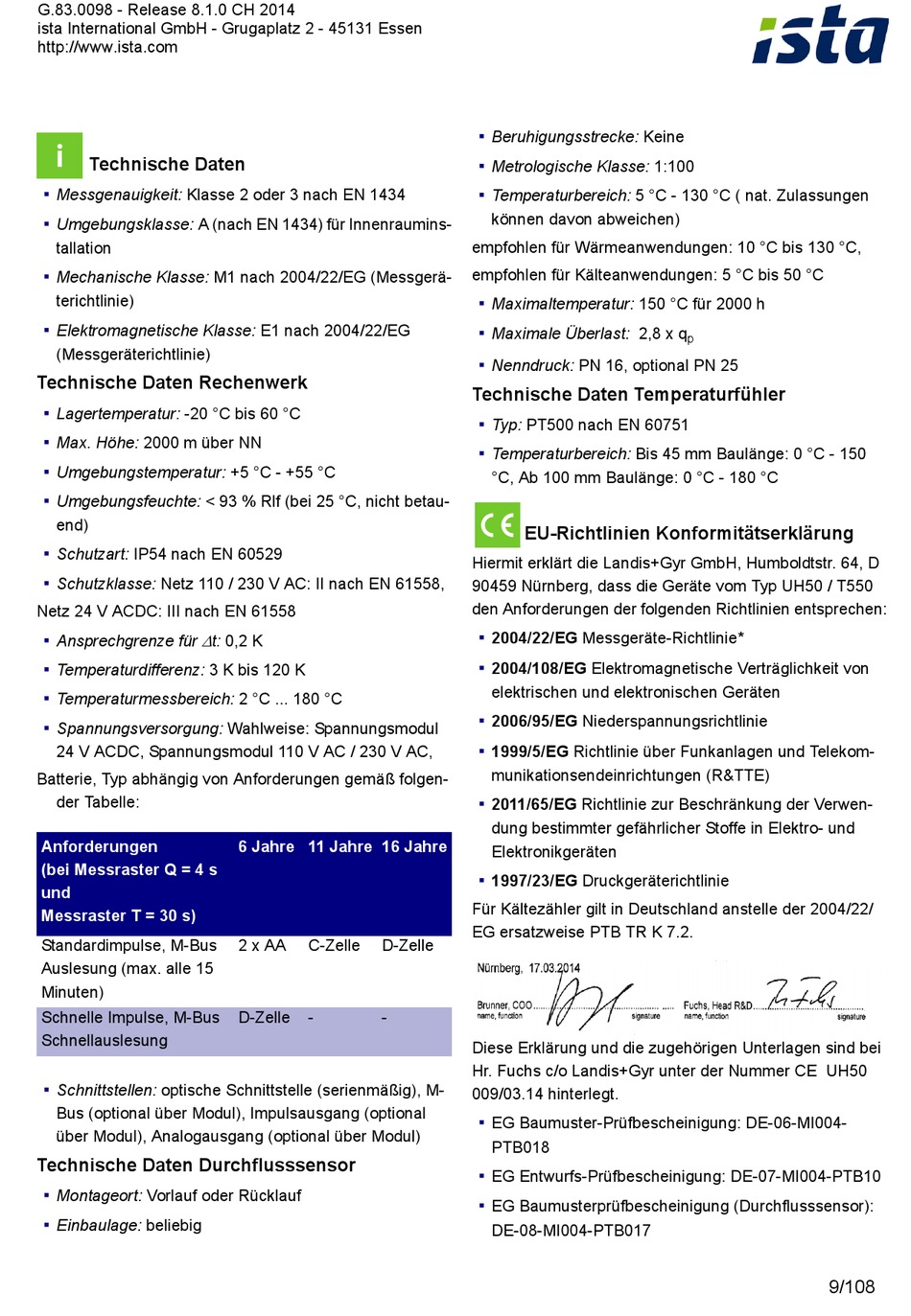

Ista ultego III perfect Installation Instruction page 10

G.83.0098 - Release 8.1.0 CH 2014
ista International GmbH - Grugaplatz 2 - 45131 Essen
http://www.ista.com
Technische Daten
▪
Messgenauigkeit: Klasse 2 oder 3 nach EN 1434
▪
Umgebungsklasse: A (nach EN 1434) für Innenraumins-
tallation
▪
Mechanische Klasse: M1 nach 2004/22/EG (Messgerä-
terichtlinie)
▪
Elektromagnetische Klasse: E1 nach 2004/22/EG
(Messgeräterichtlinie)
Technische Daten Rechenwerk
▪
Lagertemperatur: -20 °C bis 60 °C
▪
Max. Höhe: 2000 m über NN
▪
Umgebungstemperatur: +5 °C - +55 °C
▪
Umgebungsfeuchte: < 93 % Rlf (bei 25 °C, nicht betau-
end)
▪
Schutzart: IP54 nach EN 60529
▪
Schutzklasse: Netz 110 / 230 V AC: II nach EN 61558,
Netz 24 V ACDC: III nach EN 61558
▪ 
Ansprechgrenze für
▪
Temperaturdifferenz: 3 K bis 120 K
▪
Temperaturmessbereich: 2 °C ... 180 °C
▪
Spannungsversorgung: Wahlweise: Spannungsmodul
24 V ACDC, Spannungsmodul 110 V AC / 230 V AC,
Batterie, Typ abhängig von Anforderungen gemäß folgen-
der Tabelle:
Anforderungen
(bei Messraster Q = 4 s
und
Messraster T = 30 s)
Standardimpulse, M-Bus
Auslesung (max. alle 15
Minuten)
Schnelle Impulse, M-Bus
Schnellauslesung
▪
Schnittstellen: optische Schnittstelle (serienmäßig), M-
Bus (optional über Modul), Impulsausgang (optional
über Modul), Analogausgang (optional über Modul)
Technische Daten Durchflusssensor
▪
Montageort: Vorlauf oder Rücklauf
▪
Einbaulage: beliebig
t: 0,2 K
6 Jahre 11 Jahre 16 Jahre
2 x AA C-Zelle D-Zelle
D-Zelle - -
▪
Beruhigungsstrecke: Keine
▪
Metrologische Klasse: 1:100
▪
Temperaturbereich: 5 °C - 130 °C ( nat. Zulassungen
können davon abweichen)
empfohlen für Wärmeanwendungen: 10 °C bis 130 °C,
empfohlen für Kälteanwendungen: 5 °C bis 50 °C
▪
Maximaltemperatur: 150 °C für 2000 h
▪
Maximale Überlast: 2,8 x q
▪
Nenndruck: PN 16, optional PN 25
Technische Daten Temperaturfühler
▪
Typ: PT500 nach EN 60751
▪
Temperaturbereich: Bis 45 mm Baulänge: 0 °C - 150
°C, Ab 100 mm Baulänge: 0 °C - 180 °C
EU-Richtlinien Konformitätserklärung
Hiermit erklärt die Landis+Gyr GmbH, Humboldtstr. 64, D
90459 Nürnberg, dass die Geräte vom Typ UH50 / T550
den Anforderungen der folgenden Richtlinien entsprechen:
▪
2004/22/EG Messgeräte-Richtlinie*
▪
2004/108/EG Elektromagnetische Verträglichkeit von
elektrischen und elektronischen Geräten
▪
2006/95/EG Niederspannungsrichtlinie
▪
1999/5/EG Richtlinie über Funkanlagen und Telekom-
munikationsendeinrichtungen (R&TTE)
▪
2011/65/EG Richtlinie zur Beschränkung der Verwen-
dung bestimmter gefährlicher Stoffe in Elektro- und
Elektronikgeräten
▪
1997/23/EG Druckgeräterichtlinie
Für Kältezähler gilt in Deutschland anstelle der 2004/22/
EG ersatzweise PTB TR K 7.2.
Diese Erklärung und die zugehörigen Unterlagen sind bei
Hr. Fuchs c/o Landis+Gyr unter der Nummer CE UH50
009/03.14 hinterlegt.
▪
EG Baumuster-Prüfbescheinigung: DE-06-MI004-
PTB018
▪
EG Entwurfs-Prüfbescheinigung: DE-07-MI004-PTB10
▪
EG Baumusterprüfbescheinigung (Durchflusssensor):
DE-08-MI004-PTB017
