Las versiones 110 V / 230 V sólo pueden ser conecta-
das por un electricista.
▪
Sólo debe equiparse un compartimento para la alimen-
tación. No retirar la tapa roja de bloqueo.
▪
No se puede garantizar protección contra los rayos; ésta
se tiene que asegurar mediante la instalación domésti-
ca.
▪
Es obligatorio cumplir con la normativa para el uso de
contadores de calor; véase EN 1434, cap. 6 Especial-
mente, debe evitarse la cavitación en el sistema.
▪
Al efectuar el montaje debe garantizarse que durante el
funcionamiento no pueda entrar agua en la unidad arit-
mética. Especialmente con la utilización del contador de
frío debe tenerse en cuenta que en el contador no pene-
tre agua de condensación a través de los cables conec-
tados (conformar el bucle hacia abajo).
▪
En Alemania, con los aparatos de conformidad MID rige
lo siguiente: ¡para instalaciones nuevas en tubos meno-
res/iguales a DN 25, sólo se permite la incorporación de
sensores cortos directamente sumergidos!
▪
Limpie la ultego III perfect sólo con un paño suave y hú-
medo.
Indicaciones para el montaje
▪
¡Las señales de seguridad relevantes para el calibrado
ultego III perfect no pueden deteriorarse ni quitarse! En
cualquier otro caso, se extinguirá la garantía y la validez
del calibrado del aparato.
▪
Todos los cables tienen que colocarse a una distancia
mínima de 300 mm con respecto a los cables de poten-
cia o de alta frecuencia.
▪
A través de sobrepresión se debe evitar la cavitación en
el rango de medición completo, esto es mínimo 1 bar
con q y aprox. 3 bar con sobrecarga q
p
aprox. 80 °C).
▪
El lugar de instalación (retorno/salida) se indica en el
pliego de cifras. Estudie las dimensiones y compruebe
si hay suficiente espacio libre disponible.
▪
Cuando el ultego III perfect se monta en el retorno co-
mún de dos circuitos de calefacción, p.ej. calefacción y
agua caliente, el lugar d emontaje debe estar a una dis-
tancia suficientemente alejada, esto es mín. 10 DN de la
pieza en T, para que las diferentes temperaturas puedan
mezclarse bien.
▪
Las sondas de temperatura tienen que estar montadas
en el mismo circuito caliente o frío del sensor de caudal
(tener en cuenta las mezclas/regla de circuito único).
▪
Los émbolos de inmersión deben alcanzar, por lo me-
nos, el centro de la sección del tubo. La profundidad de
inmersión mínima exacta del émbolo de inmersión en el
medio fluyente depende de la admisión de la sonda de
temperatura utilizada.
▪
Sensor de temperatura: las tuberías no se pueden sepa-
rarse, ni acortarse ni prolongarse.
Indicaciones para la instalación en un contador
de frío
▪
El el medidor de frío o el medidor combinado calor/frío
se debe observar durante el desmontaje que los cabe-
zales de ultrasonido en el tubo de medición estén orien-
tados hacia un lado o hacia abajo (formación de agua de
condensación). Los casquillos de inmersión asimismo
deben ser montados de tal manera, que el sensor se en-
cuentre horizontal o vertical hacia abajo.
▪
El medidor siempre se debe montar en el retorno.
(¡Atención! Seleccionar la opción de pedido correspon-
diente!)
Indicaciones para el montaje del contador cal-
culador
▪
La temperatura ambiente del contador calculador no
debe superar los 55 °C.
▪
Hay que evitar la radiación solar directa.
▪

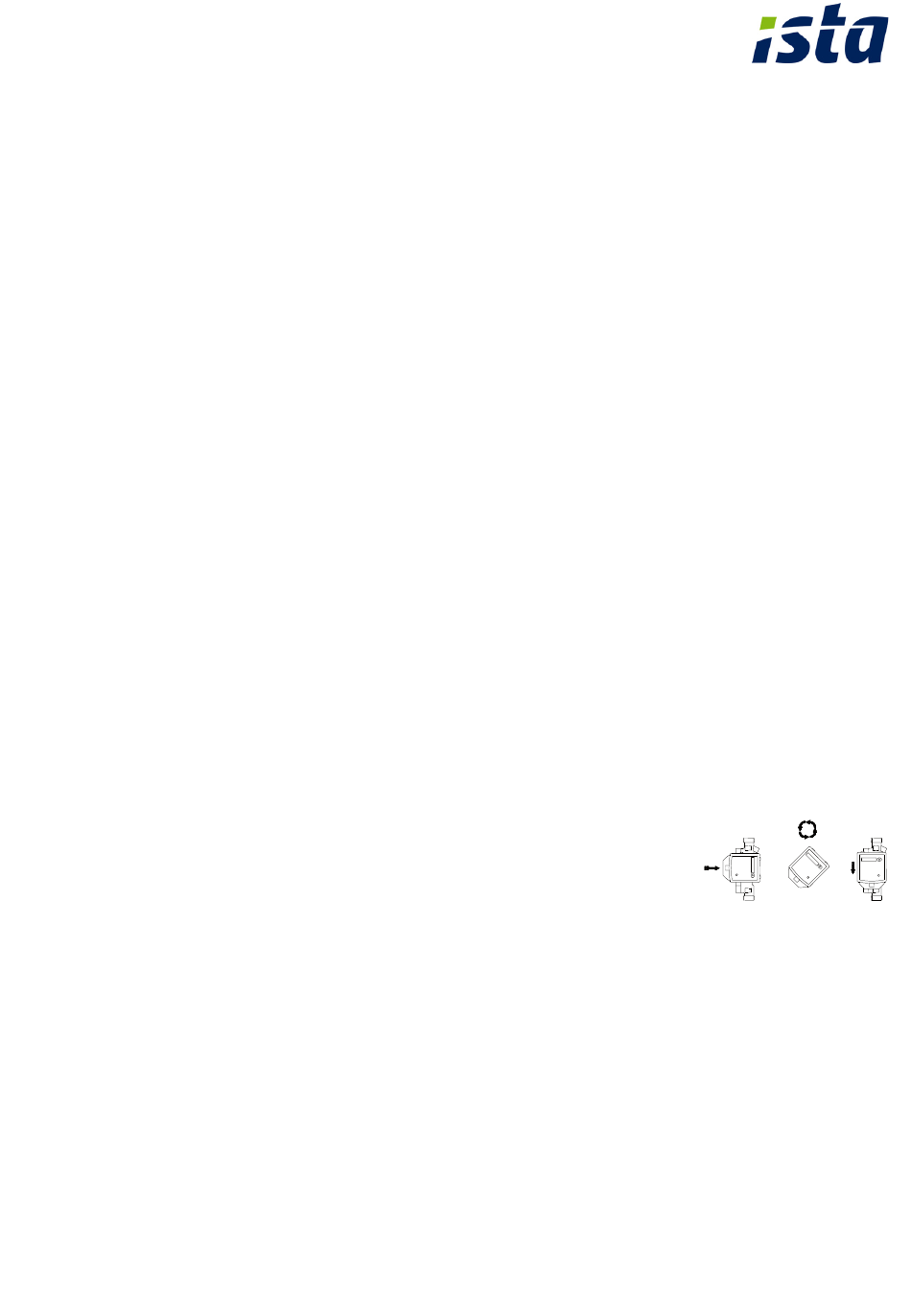

El montaje puede ser reali-
zado horizontal o vertical
con respecto al sensor de
caudal. Para ello quitar el
contador del sensor de
caudal, girarlo y colocarlo en la posición deseada.
(vale para
s
▪
Con temperaturas de agua de calefacción inferiores a
10 ºC o superiores a 90 ºC el contador debe ser fijado
contra la pared. En este caso se debe observar que nin-
guna agua de condensación pueda fluir al contador a lo
largo de las tuberías conectadas.
▪
En ejecuciones con conductor de control removible,
este puede ser desconectado y vuelto a conectar duran-
te la instalación. En este caso observe de conectar entre
sí solo sensores de caudal y contadores apareados y de
mantener la correcta secuencia de conexión (rojo / azul
/ blanco).
