Zobrazení čítače jsou uspořádána ve více cyklech a mo-
hou se podle konfigurace ultego III odlišovat od znázorně-
ného standardu.
Tlačítkem 1 vybíráte mezi jednotlivými uživatelskými nebo
servisními smyčkami. Tlačítkem 2 procházíte krok za kro-
kem danou smyčkou.
Uvnitř parametrovacího cyklu zvolíte pomocí tlačítka 1 ve-
likost, která se má změnit. Pomocí tlačítka 2 přejdete do re-
žimu zpracování. V režimu zpracování změníte pomocí
tlačítka 2 aktuální místo hodnoty. Pomocí tlačítka 1 přejde-
te k dalšímu místu.

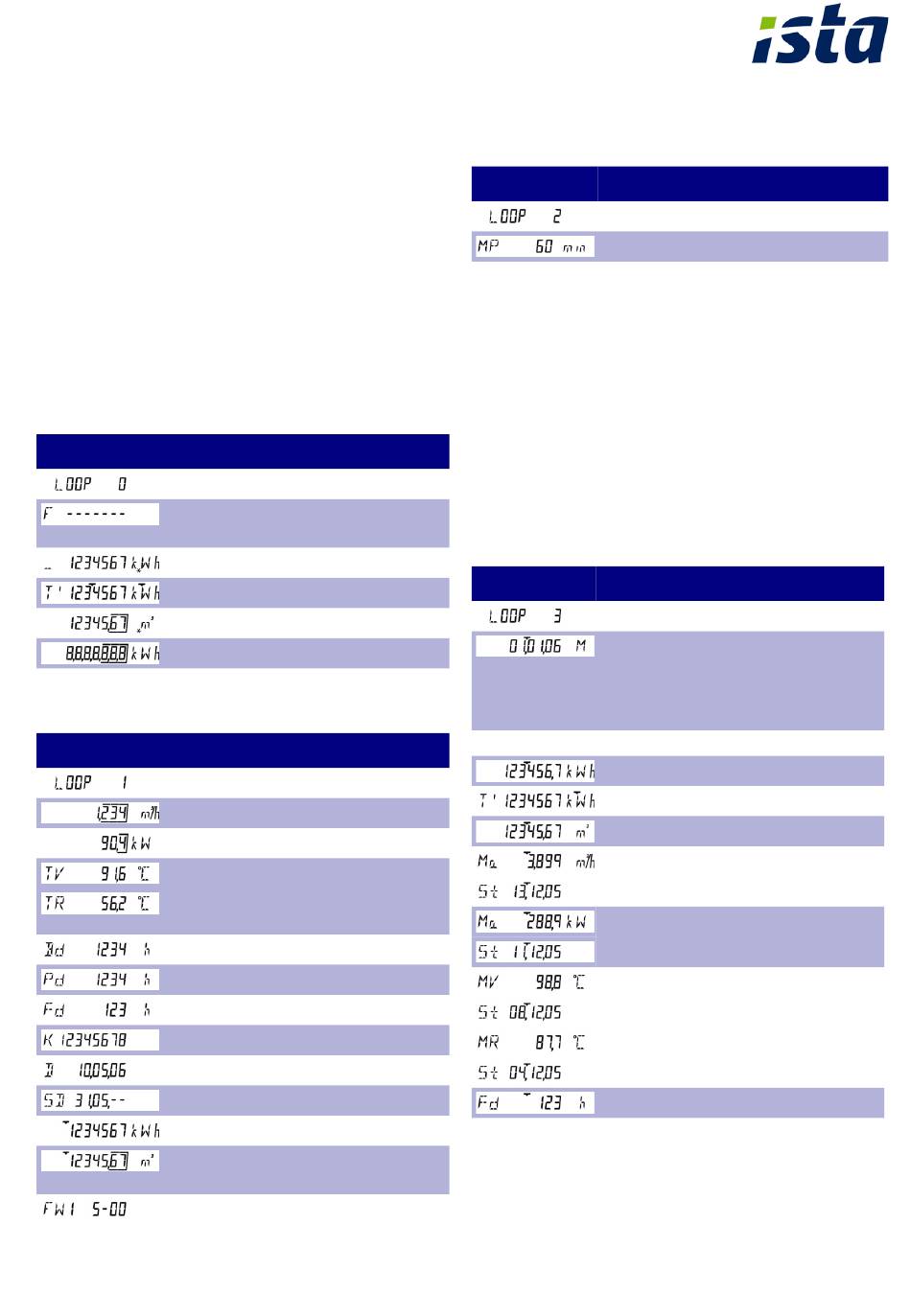

Uživatelský cyklus
Obrázek Význam
Hlava cyklu
V případě poruchy chybové hlášení s
ukazatelem chyby
Vzniklá energie se stavem tarifu
Tarifní rejstřík 1 (volitelně)
vzniklý objem
Test segmentu
Servisní smyčka 1
Obrázek Význam
Hlava cyklu
aktuální průtok
aktuální výkon
Aktuální teplota topné vody a zpětného
toku (ve 2s výměně)
Provozní doba
Provozní doba s průtokem
Chybějící doba
Číslo vlastnictví, 8místné
Datum
Roční stanovený den (DD.MM)
Energie Předchozí rok Stanovený den
Objem Předchozí rok ve stanovený
den
Verze firmware
Servisní cyklus 2
Obrázek Význam
Hlava cyklu
Měřicí období pro zjištění maxima
Servisní smyčka 3 (měsíční hodnoty)
Pomocí tlačítka 1 je možné z předchozích měsíců zvolit po-
žadovaný měsíc. Příslušná data jsou pak zobrazena pomo-
cí tlačítka 2. Po každém dalším stisknutí tlačítka 2 je
zobrazena další hodnota pro požadovaný měsíc. Po po-
sledním zobrazení je opět zobrazen předem zvolený sta-
novený den. Stisknutím tlačítka 1 je možno zvolit další
stanovený den.
pokud se chcete dostat do další smyčky dříve, je nutno
zvolit měsíční hodnotu pomocí tlačítka 2 a pak stisknout
tlačítko 1.
Obrázek Význam
Hlava cyklu
Stanovený den
Pomocí LCD tlačítka 1 můžete přesko-
čit přímo na další z 18 stanovených
dní.
Pomocí LCD tlačítka 2: ↓
Energie ve stanovený den
Tarifní rejstřík 1 ve stanovený den
Objem ve stanovený den
Max. průtok ve stanovený den (ve 2s
výměně s datumovacím razítkem)
Max. výkon ve stanovený den (ve 2s
výměně s datumovacím razítkem)
Max. teploty ve stanovený den pro pří-
vodní a zpětné maximum (ve 2s
výměně s datumovacím razítkem)
Čítač chybějící doby ve stanovený den
Skok na stanovený den
