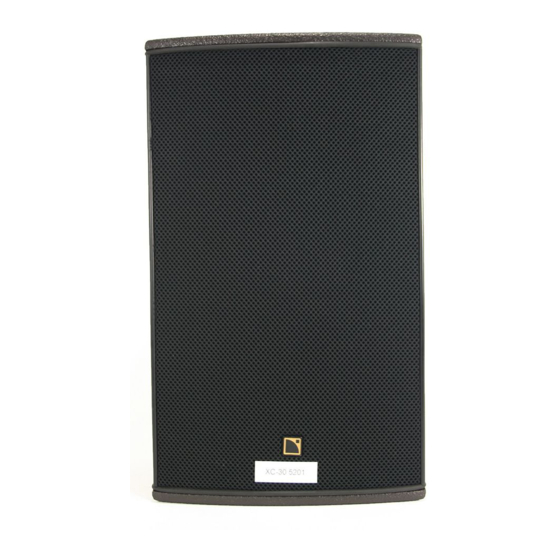

L-Acoustics 8XT Coaxial Enclosure User Manual
Hide thumbs
Also See for 8XT Coaxial Enclosure:
- User manual (42 pages) ,
- User manual (44 pages) ,
- User manual (92 pages)
Related Manuals for L-Acoustics 8XT Coaxial Enclosure
Summary of Contents for L-Acoustics 8XT Coaxial Enclosure
- Page 1 Coaxial Enclosure Enceinte Coaxiale VERSION 1.2 USER MANUAL MANUEL D’UTILISATION w w w . l - a c o u s t i c s . c o m...
-
Page 3: Safety Warnings
2. Heed all safety warnings 3. Follow all instructions ® 4. The user should never incorporate equipment or accessories not approved by L-ACOUSTICS Sound Levels Sound systems are capable of producing high Sound Pressure Levels which can be dangerous and potentially cause hearing damage especially when exposed to them over a long period of time. - Page 4 COAXIAL ENCLOSURE user manual VERSION 1.2 Heat Do not operate the product near any heat source, such as radiators or other devices. CAUTION Water and moisture Even if the product is weather-resistant, it can not be exposed to moisture (rain, sea spray, shower, steam) for a long period of time, nor put in direct contact or partially immersed in water.
-
Page 5: Ec Declaration Of Conformity
EC declaration of conformity L-ACOUSTICS ® 13 rue Levacher Cintrat Parc de la Fontaine de Jouvence 91462 Marcoussis Cedex France States that the following product: Loudspeaker enclosure, 8XT Is in conformity with the provisions of: Machinery Directive 98/37/EC Low Voltage Directive 73/23/EC... -
Page 6: Table Of Contents
EC declaration of conformity ..........................3 CONTENTS INTRODUCTION Welcome to L-ACOUSTICS ® ..........................5 Unpacking................................5 XT COAXIAL RANGE 8XT COAXIAL ENCLOSURE INSTALLATION Flying or stacking the 8XT............................9 Connecting speakers ............................... 9 OPERATION System configuration ............................. 11 “FULL RANGE” mode ............................11 7.2.1 Connecting 8XT to LA4......................... -
Page 7: Introduction
If the product requires repair or if information about the warranty is needed, please contact an approved ® ® L-ACOUSTICS distributor. In order to obtain the address of the nearest distributor go to the L-ACOUSTICS site. Unpacking Carefully open the shipping carton and check the product for any noticeable damage. Each L-ACOUSTICS ®... -
Page 8: Xt Coaxial Range
® ® The L-ACOUSTICS 8XT enclosure is the most compact model within the L-ACOUSTICS XT Coaxial Range and operates over the 65 Hz to 20 kHz frequency bandwidth. This response can be extended down to 32 Hz with the addition of the L-ACOUSTICS ®... - Page 9 Four channels of amplification are provided along with the OEM factory preset libraries, ensuring the optimization and performance of the systems within the limits of the recommended configurations. Each system design configuration should first be modeled and studied using the L-ACOUSTICS ® SOUNDVISION software.
- Page 10 COAXIAL ENCLOSURE user manual VERSION 1.2 8XT COAXIAL ENCLOSURE ® L-ACOUSTICS 8XT enclosure contains a 1.5’’ diaphragm compression driver coaxially loaded (for HF directivity control) by an 8’’ low frequency transducer mounted in a bass-reflex tuned enclosure. The internal passive crossover network uses proprietary third order filters.
-
Page 11: Installation
Connecting speakers ® The 8XT enclosure is driven and powered by the dedicated L-ACOUSTICS LA4 amplified controller. Each LA4 amp channel can drive one or two (in parallel) 8XT enclosures. For more details please refer to the “LA4 - User Manual’’... - Page 12 SP10, or SP25 Figure 4: Connecting two 8XT in parallel to the LA4 amp channel #1 To ensure both high performance and safety, L-ACOUSTICS ® recommends the exclusive use of high-quality, fully insulated speaker cables made of stranded copper wire.
-
Page 13: Operation
Always check that each 8XT enclosure is connected to the correct output channel before operating. CAUTION ® Note: The latest version of the preset library can be supplied by an L-ACOUSTICS authorized representative and is ® also downloadable on the L-ACOUSTICS web site @ www.l-acoustics.com. -
Page 14: 8Xt_Fr], [8Xt_Fi], And [8Xt_Mo] Presets
COAXIAL ENCLOSURE user manual VERSION 1.2 OUT 1 (in A) OUT 2 (in A) OUT 3 (in B) OUT 4 (in B) Figure 5: Eight 8XT enclosures connected to an LA4 controller 7.2.2 [8XT_FR], [8XT_FI], and [8XT_MO] presets The [8XT_FR] preset features a low and high frequency shelving equalization (FOH applications). The [8XT_FI] preset results in a nominally flat contour in free field conditions (speech reinforcement, classical music, or fill distributed applications). -
Page 15: High-Pass" Mode
“HIGH-PASS” mode In the ‘‘HIGH-PASS’’ mode the 8XT enclosures are 100 Hz high-pass filtered to allow for coupling with the dedicated complimentary SB118 subwoofers. The bandwidth of the system is extended down to 32 Hz. The recommended ratio is two 8XT for one SB118. 7.3.1 Connecting 8XT to LA4 Each 8XT enclosure must be connected to an LA4 output channel ranging from channel 1 through 4. -
Page 16: Hybrid'' Mode
COAXIAL ENCLOSURE user manual VERSION 1.2 Table 3: Accessible controls in ‘‘HIGH-PASS’’ mode Accessible (O) and blocked (X) controls Preset LA4 Inputs/Outputs Elements to connect assignments* Mute Gain Delay Polarity IN A Input signal A IN_A IN B Input signal B IN_B OUT 1 8XT enclosure... -
Page 17: 8Xt_Sb118] Preset
OUT 1 (in A) OUT 2 (in A) OUT 3 (in B) OUT 4 (in B) Figure 7: Four 8XT and two SB118 enclosures connected to an LA4 controller 7.4.2 [8XT_SB118] preset The [8XT_SB118] preset features a high frequency shelving equalization (FOH applications). The crossover frequency between the LF and MF sections is set at 100 Hz. -
Page 18: Care And Maintenance
Check the quality of contact and locking action of the Speakon ® sockets. Also check the integrity of rigging elements (no signs of deformation, indents, or rust). If necessary, contact an L-ACOUSTICS ® authorized representative to replace damaged components. -
Page 19: Transducer Service
IMPORTANT 8.3.1 LF loudspeaker If damaged, the 8” LF loudspeaker should be removed and repaired or replaced as described below. Recone kits are available. Alternatively, reconing can be performed by L-ACOUSTICS ® (see section 8.4). 8” loudspeaker removing procedure 1. Roll both rubber bands back away from the grill. -
Page 20: Spare Parts And Recommended Tools
COAXIAL ENCLOSURE user manual VERSION 1.2 6. To remove the diaphragm only: unscrew the 4 pozidrive screws from the back cover of the driver, and pull the diaphragm out from the magnet. To remove the full HF driver: unscrew the 2 hex screws from the heat dissipation plate, remove the HF assembly from the LF speaker, unscrew the 2 hex screws located on the rear face of the heat dissipation plate, remove the driver from the plate. -
Page 21: Specifications
Weight 11 kg / 24.3 lb. Flying One 35 mm/1.38 in. pole socket and one 10 mm / 0.39 in. insert for wall or ceiling-mounting using the L-ACOUSTICS ® ETR8-2 adjustable mounting accessory (available in option). Four predrilled M6 inserts for wall or ceiling-mounting using the OMNIMOUNT ®... - Page 23 Lire le présent manuel Suivre les consignes de sécurité Suivre les instructions N’utiliser en aucun cas des équipements ou accessoires non approuvés par L-ACOUSTICS ® Niveaux sonores Les systèmes de sonorisation sont capables de délivrer un niveau sonore (SPL) nuisible à...
- Page 24 ENCEINTE COAXIALE manuel d’utilisation VERSION 1.2 Chaleur Ne pas utiliser le produit à proximité d’une source de chaleur telle qu’un radiateur ou autre. CAUTION Eau et humidité Bien que peu sensible à l’humidité, le produit ne peut être exposé de manière durable à...
- Page 25 Déclaration de conformité CE L-ACOUSTICS ® 13 rue Levacher Cintrat Parc de la Fontaine de Jouvence 91462 Marcoussis Cedex France Déclare que le produit suivant : Enceinte acoustique, 8XT Est conforme aux dispositions de : Directive Machine 98/37/CE Directive Basse Tension 73/23/CE Règles et standards appliqués :...
- Page 26 2 SOMMAIRE DÉCLARATIONS DE SÉCURITÉ Symboles utilisés..............................1 Consignes de sécurité importantes ......................... 1 Déclaration de conformité CE..........................3 SOMMAIRE INTRODUCTION Bienvenue chez L-ACOUSTICS ® ..........................5 Déballage du produit ............................... 5 GAMME COAXIALE XT ENCEINTE COAXIALE 8XT INSTALLATION Accrochage ou posage de l’enceinte 8XT ....................... 9 Connexion des enceintes............................
-
Page 27: Introduction
Si le produit nécessite une réparation ou pour tout renseignement sur la garantie, contacter un distributeur agréé. Pour obtenir les coordonnées du distributeur le plus proche consulter le site internet www.l-acoustics.com. Déballage du produit Dès réception, inspecter soigneusement le produit afin de détecter un éventuel défaut. -
Page 28: Gamme Coaxiale Xt
65 - 20k Hz. La réponse en fréquence du système peut être étendue à 32 Hz avec le renfort sub-grave recommandé L-ACOUSTICS ® SB118. L’approche système développée par L-ACOUSTICS pour la gamme XT comprend un ensemble d’éléments qui, ® associés les uns aux autres, supportent et optimisent toutes les configurations possibles. Les principaux éléments du système sont :... - Page 29 Toujours connecter le nouveau câble DOFILL-LA8 au contrôleur amplifié LA8 pour les applications actives 2 voies. CAUTION ® Les enceintes 8XT et 12XT sont pilotées et amplifiées par le contrôleur amplifié L-ACOUSTICS LA4. L’enceinte 115XT HiQ est pilotée et amplifiée par le contrôleur amplifié L-ACOUSTICS ®...
-
Page 30: Enceinte Coaxiale 8Xt
VERSION 1.2 5 ENCEINTE COAXIALE 8XT ® L’enceinte L-ACOUSTICS 8XT comprend un assemblage coaxial de deux transducteurs : un haut-parleur 8’’ monté dans une enceinte bass-reflex pour le registre grave, et un moteur à chambre de compression à diaphragme de 1,5’’... -
Page 31: Installation
à la gamme XT. WARNING Connexion des enceintes L’enceinte 8XT est pilotée et amplifiée par le contrôleur amplifié dédié L-ACOUSTICS ® LA4. Chaque canal d’amplification du LA4 peut alimenter une ou deux (en parallèle) enceintes 8XT. Pour plus de détail, prière de se référer au document ‘‘LA4 - Manuel d’utilisation’’... - Page 32 ENCEINTE COAXIALE manuel d’utilisation VERSION 1.2 SP.7, SP10, ou SP25 SP.7, SP10, ou SP25 Figure 4 : Raccordement de deux enceintes 8XT en parallèle sur le canal 1 du LA4 Pour des raisons de performances et de sécurité, utiliser uniquement des câbles d’enceintes en cuivre totalement isolés.
-
Page 33: Exploitation
Toujours vérifier que les enceintes 8XT sont connectées aux canaux d’amplification dédiés du LA4 avant la mise en fonction du système. IMPORTANT ® Note : La dernière version de la bibliothèque de presets est fournie par les distributeurs L-ACOUSTICS ou est téléchargeable du site www.l-acoustics.com. Le mode “LARGE BANDE”... -
Page 34: Les Presets [8Xt_Fr], [8Xt_Fi], Et [8Xt_Mo]
ENCEINTE COAXIALE manuel d’utilisation VERSION 1.2 OUT 1 (in A) OUT 2 (in A) OUT 3 (in B) OUT 4 (in B) Figure 5 : Huit enceintes 8XT connectées à un contrôleur LA4 7.2.2 Les presets [8XT_FR], [8XT_FI], et [8XT_MO] Le preset [8XT_FR] établit une préaccentuation en basses et hautes fréquences (applications de façade). -
Page 35: Le Mode "Passe-Haut
Le mode “PASSE-HAUT” Dans le mode ‘‘PASSE-HAUT’’ les enceintes 8XT sont utilisées avec un filtre passe-haut à 100 Hz pour autoriser le couplage avec les renforts sub-graves dédiés SB118. La bande passante du système est étendue à 32 Hz. La proportion recommandée est de deux enceintes 8XT pour une enceinte SB118. -
Page 36: Le Mode "Hybride
ENCEINTE COAXIALE manuel d’utilisation VERSION 1.2 Tableau 3 : Commandes accessibles en mode ‘‘PASSE-HAUT’’ Commandes accessibles (O) et bloquées (X) Entrées / Sorties Éléments à Affectation du LA4 connecter dans le preset* Mute Gain Délai Polarité IN A Signal d’entrée A IN_A IN B Signal d’entrée B... -
Page 37: Le Preset [8Xt_Sb118]
OUT 1 (in A) OUT 2 (in A) OUT 3 (in B) OUT 4 (in B) Figure 7 : Quatre 8XT et deux SB118 connectées à un contrôleur amplifié LA4 7.4.2 Le preset [8XT_SB118] Le preset [8XT_SB118] établit une préaccentuation en hautes fréquences (applications de façade). Le raccordement entre les sections graves et médiums se situe à... -
Page 38: Entretien Et Maintenance
® L’enceinte acoustique L-ACOUSTICS 8XT est un produit technique conçu pour des exploitations variées et intenses, en intérieur ou extérieur. Pour répondre à de telles exigences L-ACOUSTICS ® a doté l’enceinte 8XT de composants de grande fiabilité et durabilité : •... -
Page 39: Maintenance Des Transducteurs
Haut-parleur LF Si le haut-parleur LF 8’’ est détérioré il doit être démonté et réparé ou remplacé selon la procédure suivante. Des kits ® de remembranage sont disponibles. Le remembranage peut aussi être effectué par L-ACOUSTICS (voir la section 8.4). -
Page 40: Pièces Détachées Et Outils Recommandés
ENCEINTE COAXIALE manuel d’utilisation VERSION 1.2 6. Pour ôter uniquement le diaphragme : ôter les 4 vis pozidrive du capot arrière du moteur HF et retirer le diaphragme de l’aimant. Pour ôter le moteur HF entier : ôter les 2 vis BTR de la plaque de dissipation thermique, ôter l’assemblage HF du haut-parleur LF, ôter les 2 vis BTR situées à... -
Page 41: Spécifications Techniques
11 kg / 24.3 lb. Accrochage Une embase 35 mm/1.38 in. et un insert 10 mm / 0.39 in. pour fixation par l’étrier ajustable L-ACOUSTICS ® ETR8-2 (disponible en option). Quatre inserts M6 pour fixation mur ou plafond par support OMNIMOUNT ®... - Page 44 Document Reference: 8XT_UM_ML_1.2 _________________ © Copyright 2008 by L-ACOUSTICS ® Parc de la Fontaine de Jouvence, 91462 Marcoussis cedex, France _________________ Distribution date: December 16 , 2008 w w w . l - a c o u s t i c s . c o m...
