ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΓΙΑ ΘΑΜΝΟΚΟΠΤΙΚΟ ΤΡΟΧΗΛΑΤΟ PB6500

Advertisement

Table of Contents
loading

Related Manuals for Nakayama PB6500

Summary of Contents for Nakayama PB6500

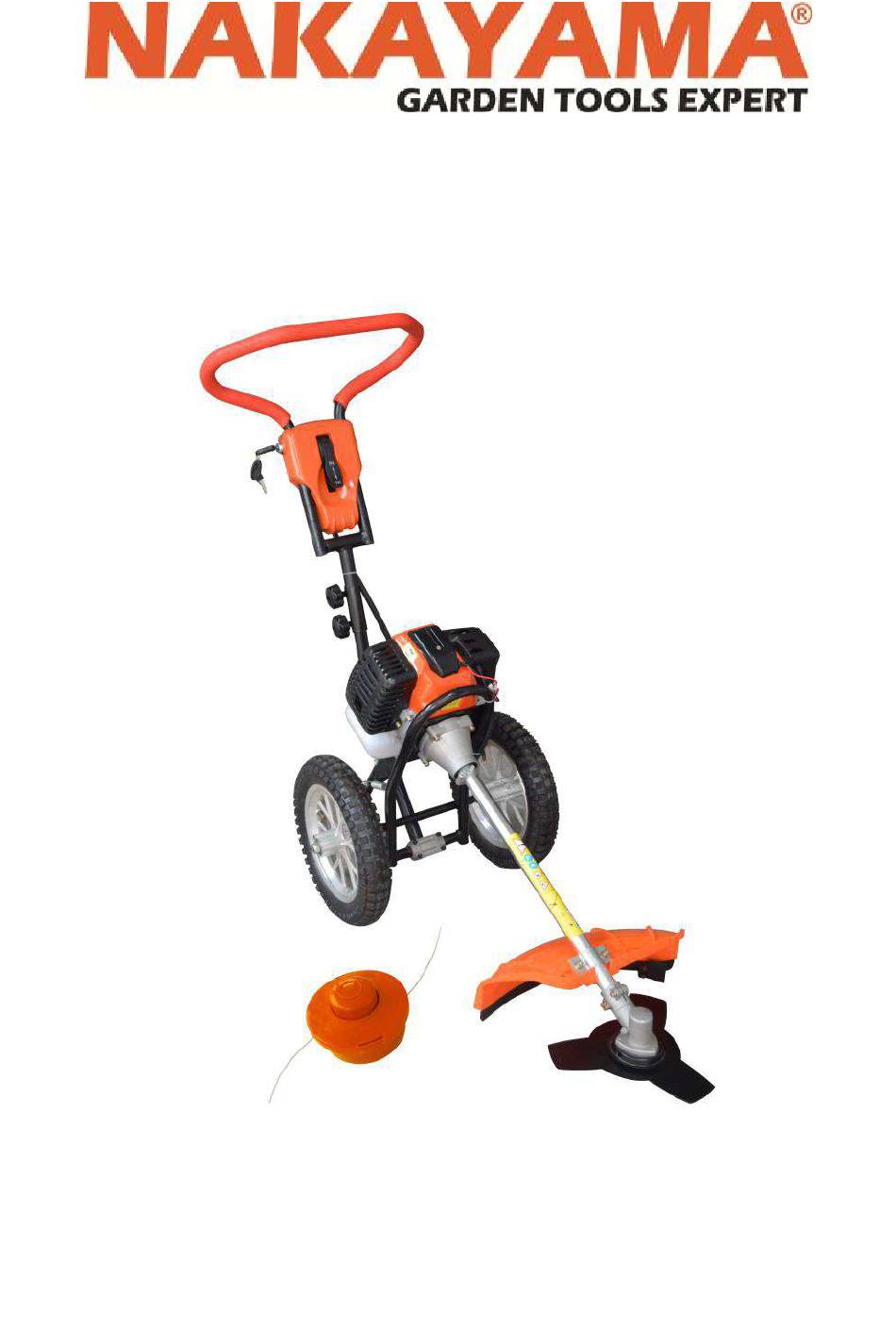

  • Page 1 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΓΙΑ ΘΑΜΝΟΚΟΠΤΙΚΟ ΤΡΟΧΗΛΑΤΟ PB6500...
  • Page 2 ΕΙΣΑΓΩΓΗ Αυτό το εγχειρίδιο σας εξηγεί πώς να λειτουργήσετε με τον καλύτερο τρόπο το θαμνοκοπτικό που έχετε αγοράσει. Πριν να το χρησιμοποιήσετε θα πρέπει να διαβάσετε και να κατανοήσετε τις παρακάτω οδηγίες έτσι ώστε να μπορέσετε να το λειτουργήσετε με ασφάλεια. Επιπλέον, λόγω...
  • Page 3 9. Τάπα καυσίμου 10. Λαβή 11. Διακόπτης στοπ 12. Μοχλός γκαζιού 13. Ρόδα 14. Κώνος 15. Μπαστούνι 16. Κεφαλή κοπής 17. Γωνιακή μετάδοση 18. Μαχαιράκι κοπής 19. Προφυλακτήρας 20. Κινητήρας Σύμβολα στο μηχάνημα Για ασφαλή λειτουργία και συντήρηση τα σύμβολα είναι χαραγμένα στο μηχάνημα. Ακολουθήστε...
  • Page 4 ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ Επειδή το θαμνοκοπτικό είναι ένα εργαλείο κοπής υψηλής ταχύτητας θα πρέπει να δοθεί προσοχή στις οδηγίες ασφάλειας έτσι ώστε να μειωθεί ο κίνδυνος τραυματισμού. Διαβάστε αυτές τις οδηγίες προσεχτικά. Κατανοήστε όλες τις λειτουργίες και της χρήσεις του μηχανήματος αυτού. Να γνωρίζετε πώς να σταματήσετε...
  • Page 5 ΟΔΗΓΊΕΣ ΑΣΦΑΛΕΙΑΣ Θα πρέπει ακολουθήσετε τις οδηγίες ασφάλειας. Όπως όλα τα εργαλεία έτσι και το θαμνοκοπτικό αυτό θα πρέπει να το λειτουργείτε με προσοχή. Μην θέσετε τον εαυτό σας ή άλλα άτομα σε κίνδυνο. Μην επιτρέψετε σε άλλα άτομα να χρησιμοποιήσουν το...
  • Page 6  Ακολουθήστε πάντα τις οδηγίες για την αλλαγή των εξαρτημάτων.  Μην αποθηκεύετε σε κλειστό χώρο τα καύσιμα ή κοντά σε φλόγες και εύφλεκτα υλικά . Να τα αποθηκεύετε πάντα σε στεγνό και καλά αεριζόμενο χώρο.  Καθαρίστε καλά το θαμνοκοπτικό και ιδιαίτερα το ντεπόζιτο καυσίμου και το φίλτρο...
  • Page 7 ΣΥΝΑΡΜΟΛΟΓΗΣΗ  Τοποθέτηση του στηρίγματος του άξονα της λαβής (F1) 1. Εισάγετε το στήριγμα του άξονα (Α) στο κάτω σύνδεσμο. (Β) 2. Σιγουρευτείτε ότι ο άξονας και ο σύνδεσμος είναι επίπεδα. 3. Σφίξτε τις δυο βίδες (2) άλλεν 4mm (C) με το εργαλείο που παρέχεται (D). ...
  • Page 8  Συναρμολόγηση τροχών (F4) 1. Εισάγετε τον άξονα των τροχών (Α) 2. Σιγουρευτείτε ότι ο άξονας είναι ευθυγραμμισμένος με την τρύπα εισαγωγής του άξονα (B) 3. Εισάγετε την βίδα 5mm και το παξιμάδι (C). 4. Σιγουρευτείτε ότι έχετε τοποθετήσει τον τροχό σωστά με το σπείρωμα προς...
  • Page 9  Τοποθέτηση του δίσκου κοπής (F6) 1. Τοποθετήστε το κράτημα στην γωνιακή μετάδοση έτσι ώστε η τρύπα να ευθυγραμμίζεται με την τρύπα στην γωνιακή, εισάγετε το κλειδί άλλεν για να τοποθετήσετε το παξιμάδι. 2. Τοποθετήστε τον δίσκο στην εσωτερική ροδέλα με τα γράμματα προς την γωνιακή...
  • Page 10 ΚΑΝΟΝΕΣ ΓΙΑ ΑΣΦΑΛΗ ΛΕΙΤΟΥΡΓΙΑ Προσοχή! Κίνδυνος! Όλα τα θαμνοκοπτικά μπορεί να εκτοξεύσουν μικρές πέτρες ή άλλα μικρά αντικείμενα όταν τα χρησιμοποιείτε. Διαβάστε καλά τους κανόνες για ασφαλή λειτουργία πριν την χρήση του θαμνοκοπτικού. Διαβάστε καλά τις οδηγίες χρήσης. Να γνωρίζετε καλά τους διακόπτες και την κατάλληλη...
  • Page 11 ΚΟΠΗ ΜΕ ΤΟΝ ΔΙΣΚΟ Υπάρχουν διάφοροι τύποι δίσκων αλλά δύο είδη είναι οι πιο συνηθισμένοι στην χρήση τους. Δίσκος με 3 δόντια Ο δίσκος αυτός χρησιμοποιείτε για να την κοπή χόρτων και θάμνων που φτάνουν μέχρι 3/4’’ σε διάμετρο. Μόνο ο δίσκος CG420-2 255mm με...
  • Page 12 Κόψιμο γκαζόν Αυτό μπορεί να γίνει εάν κουνάτε το θαμνοκοπτικό δεξιά αριστερά σε ένα ημικύκλιο. Έτσι μπορείτε να καθαρίσετε γρήγορα μεγάλες εκτάσεις με γρασίδι και χόρτα. Δεν θα πρέπει να χρησιμοποιείτε αυτόν τον τρόπο εάν τα χόρτα είναι πολύ παχιά ή μεγάλα. Μπορείτε...
  • Page 13 ΚΑΥΣΙΜΑ ΚΑΙ ΜΙΓΜΑ ΛΑΔΙΟΥ  Μην γεμίσετε το ρεζερβουάρ μέχρι επάνω.  Μην συμπληρώνετε καύσιμα σε χώρο κλειστό και χωρίς καλό εξαερισμό.  Μην συμπληρώνετε καύσιμα όταν το μηχάνημα βρίσκεται κοντά σε φλόγες ή σπίθες.  Να σκουπίσετε καλά ότι καύσιμο μπορεί να χυθεί απέξω. ...
  • Page 14 ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΛΕΙΤΟΥΡΓΙΑ ΟΤΑΝ ΚΑΝΕΤΕ ΤΟ ΜΙΓΜΑ ΒΕΝΖΙΝΗΣ ΚΑΙ ΛΑΔΙΟΥ ΝΑ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΟΝΟ ΛΑΔΙ ΤΟ ΟΠΟΙΟ ΝΑ ΜΗΝ ΠΕΡΙΕΧΕΙ ΑΙΘΑΝΟΛΗ Ή ΜΕΘΑΝΟΛΗ. ΑΥΤΟ ΘΑ ΒΟΗΘΗΣΕΙ ΣΤΗΝ ΑΠΟΦΥΓΗ ΠΙΘΑΝΩΝ ΖΗΜΙΩΝ ΣΤΑ ΣΩΛΗΝΑΚΙΑ ΒΕΝΖΙΝΗΣ Ή ΑΛΛΩΝ ΜΕΡΩΝ ΤΗΣ ΜΗΧΑΝΗΣ. ΜΗΝ ΚΑΝΕΤΕ ΤΟ ΜΙΓΜΑ ΚΑΤΕΥΘΕΙΑΝ ΜΕΣΑ ΣΤΟ ΝΤΕΠΟΖΙΤΟ. Σημαντικό: Εάν...
  • Page 15 ΛΕΙΤΟΥΡΓΙΕΣ ΔΙΑΔΙΚΑΣΙΕΣ ΕΚΚΙΝΗΣΗΣ ΚΑΙ ΠΑΥΣΗ ΜΗΧΑΝΗΣ Εκκίνηση κρύας μηχανής 1. Τοποθετήστε το διακόπτη στοπ στην θέση “start”. 2. Πιέστε την μεμβράνη του καρμπυρατέρ συνέχει για 7-10 φορές μέχρι να γεμίσει μέσα με καύσιμα. 3. Κρύα εκκίνηση: τραβήξτε το τσοκ προς τα πάνω να κλείσει. 4.
  • Page 16 ΔΙΑΤΗΡΗΣΗ Φίλτρο αέρος  Η συσσώρευση σκόνης στο φίλτρο αέρος θα μειώσει την αποδοτικότητα της μηχανής, θα αυξήσει τη κατανάλωση βενζίνης και θα επιτρέψει σε σκουπιδάκια να περάσουν μέσα στην μηχανή. Αφαιρέστε το φίλτρο αέρος σε τακτικά χρονικά διαστήματα για να το διατηρήσετε...
  • Page 17 ΜΕΤΑΦΟΡΑ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ Μεταφορά  Θα πρέπει να τοποθετήσετε το κάλυμμα της λεπίδας όταν θέλετε να μεταφέρετε το θαμνοκοπτικό.  Η μηχανή θα πρέπει να είναι σβηστή.  Αφού σβήσει η μηχανή η εξάτμιση θα είναι ακόμα ζεστή. Προσοχή μην την ακουμπήσετε.
  • Page 18 ΠΡΟΒΛΗΜΑΤΑ 1. Προβλήματα στην εκκίνηση Πρόβλημα Αιτία Λύση Δυσλειτουργία στο Δεν έχει καύσιμα στο ντεπόζιτο, Συμπληρώστε καύσιμα, σύστημα καυσίμου το φίλτρο καυσίμου είναι καθαρίστε το φίλτρο βουλωμένο Καύσιμο Το καύσιμο είναι βρώμικο Αλλάξτε καύσιμο Έχει νερό μέσα Το μίγμα είναι λάθος Μπουζί...

  • Page 19: Table Of Contents

    • Before using our brush cutter, please read this manual carefully to CAUTION fully understand how to use this product. Keep this manual handy. SAFETY FIRST Warnings contained within this manual are clearly marked with the symbol. This symbol indicates vitally important points, which must be taken into consideration to prevent possible serious injury.

  • Page 20: Parts Locaton

    1. PARTS LOCATION 1. Fuel Pump 2. Screw on the carburetor 3. Filter cover 4. Choke lever 5. Spark plug adapter 6. Handle of starting cord 7. Muffler 8. Fuel tank 9. Tank cap 10. Handle bar 11. Stop switch 12.

  • Page 21: Symbols On The Machine

    3. SYMBOLS ON THE MACHINE For safe operation and maintenance, symbols are carved in relief on the machine. Please follow these instructions and be careful to not make a mistake. (a).The port to refuel the “MIX GASOLINE” Position: FUEL TANK CAP (b).The direction to close the choke Position: AIR CLEANER COVER (c).The direction to open the choke...
  • Page 22 take 10-20 minutes of rest between work sessions. Also try to keep the total amount of work performed in a single day under 2 hours or less. g. Be sure to keep this manual handy so that you may refer to it later whenever any questions arise.
  • Page 23 • THINGS TO CHECK BEFORE USING YOUR BRUSHCUTTER a. Before beginning work, look around carefully to get a feel for the shape of the land, or grass to be trimmed and whether or not there are any obstacles which might get in the way while working, and remove any obstacles, which can be cleared away.
  • Page 24 1. Before beginning work, clear your working area and remove grasses around the obstacles. 2. When using your brush cutter, don’t grip other parts except the handles. 3. When using your brush cutter, never take your eyes off. If you need to place the throttle into the idling position.

  • Page 25: Set Up

    • MAINTENANCE SAFETY PRECAUTION 1. Perform maintenance and checks described in this manual at regular intervals. If any parts must be replaced or any maintenance or repair work not described in this manual must be performed, please contact a representative from the store or nearest authorized servicing dealer for assistance.
  • Page 26 • SAFETY GUARD(F3) Attach the safety guard to the gear case and fix it with the clamp and 2 bolts (M5×25) securely. (1) Bolt (2) Clamp (3) Main pile (4) Safety guard • WHEEL ASSEMBLY (F4) 1. Insert the wheel axle (A). 2.
  • Page 27 • ADJUSTING THE THROTTLE CABLE 1. After releasing the throttle lever, pull the throttle wire. The normal play is 1 or 2mm when measured at the carburetor side end. 2. If the play is too much or too little, take off the air cleaner cover, loosen the lock nut and adjust the play.(F5) (1) Adjust nut...

  • Page 28: Fuel

    6. FUEL Gasoline is very flammable. Avoid smoking or WARNING bringing any flame or sparks near fuel. Wipe up all spills before starting the engine. Make sure to stop the engine and allow it cool before refueling the unit. Keep open flames away from the area where fuel is handled or stored.
  • Page 29 4. Set the engine stopping device to open:(F10) 5. Depress the throttle trigger 3 to 5 times; (1) Engine stopping device (2) Throttle trigger 6. With one hand on the power engine head and other gripping the pull starter lever, firmly grasp the start lever and rapidly pull the lever until the engine starts.
  • Page 30 • CUTTING OPERATION METAL BLADE USAGE Always cut by guiding the head from your right to left. A metal blade will cut up to the point 1/3 from the edge. Use that area for cutting shrubs, tough and thick weeds. For cutting young grass, you can use up to 2/3 from the tip of blade.

  • Page 31: Maintenance

    8. MAINTENANCE • BLADE Sharpen each cutting edge and make sure the bottom corner is rounded. (F13) Do not cool the blade with water in case of using grinder. It may cause cracks on the blade. AFTER 25 HOURS OF USE •...
  • Page 32 IMPORTANT Note that failing to do so could cause the muffler to become overheated and that this in turn could cause the brush cutter to catch on fire. • GEAR CASE 1. Supply multi-purpose grease every 25 hours of use. 2.

  • Page 33: Trouble Shooting

    MAINTENANCE BEFORE STORAGE (1) Brush off dirt from the machine, check for damage on each part. If you find abnormalities, repair them before the next use. (2) Extract fuel from the tank, and loosen the drain screw of the float cabin to extract fuel, turn on the engine, and leave it running until it stops naturally.

  • Page 34: Specifications

    10. SPECIFICATIONS Model 140937 Engine displacement (cc) Max. engine performance (kW) Max. rotation frequency of the spindle (min 6500 Fuel tank volume (ml) 1200 Fuel/Oil mixture ratio 25:1 diaphragm carburetor Carburetor Engine idling speed (min 3000 Max. engine speed (min 6500 LpA:99.7 Sound pressure level ( db)A...
